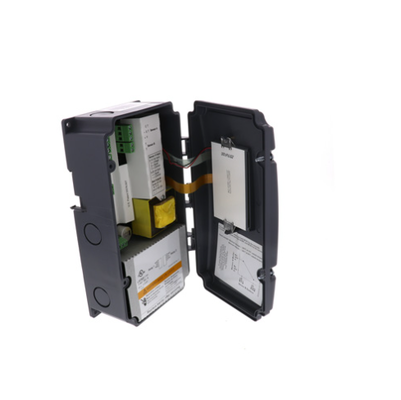

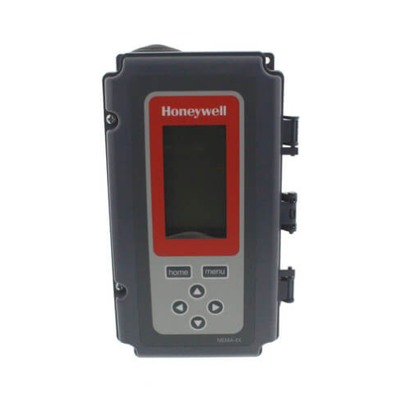

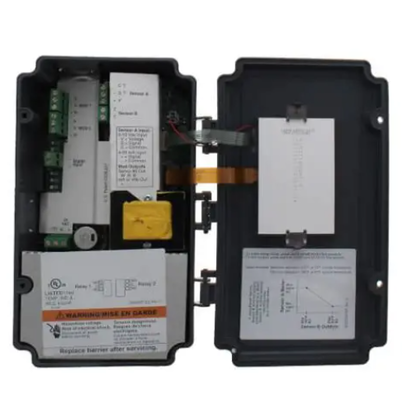

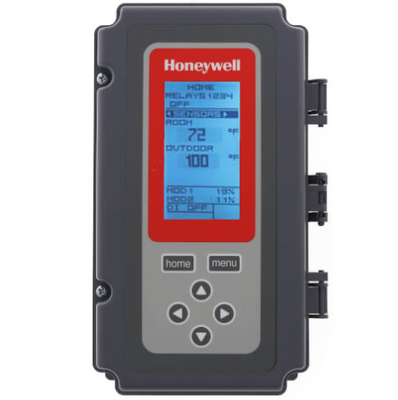

Novo Controlador Eletrônico de Temperatura T775B2016 Original com Alimentação de 24, 120 ou 240 Vac e Temperatura de Operação de -40°F a 140°F Montável em Campo em Qualquer Orientação

Potência: 24, 120 ou 240 Vac; 50/60 Hz É necessária uma terra separada para qualquer fonte de energia.• 8 VA no máximo a 60 Hz • 10 VA no máximo a 50 Hz Temperatura Ambiental de Operação e Armazenamento: • -40°F a 125°F (-40°C a 52°C) @ 50 Hz • -40°F a 140°F (-40°C a 60°C) @ 60 Hz Umidade relativa: 5% a 95% Dimensões não condensantes: ver Fig. 1 na página 4.Todos os controladores T775 são montáveis em campo em qualquer orientação para um painel ou parede. Entrada digital (DI): 18 Vdc e 3,5 mA (para escolha de contato externo) Saída digital (DO) Alarme (apenas T775P): • Corrente alternada (AC): 30 Vac RMS; 1.5 A constante 3 A inrush P.F. 0.45 NC 20 Vac RMS; 100 mA de carga mínima nos contatos NO e NC • Corrente Contínua (DC): 1 mA a 100 mV de carga mínima DC NOTA: Em aplicações que exijam um relé de sinal de contato de ouro,um relé de sinal externo ou uma resistência de carga adicional podem ser necessários para a saída digital. Relay Contact Output Ratings (N.O. e N.C.): • 1/2 hp; 9.8 AFL, 58.8 ALR @ 120 Vac • 1/2 hp; 4.9 AFL, 29.4 ALR @ 240 Vac • 125 VA função de piloto @ 120/240 Vac • 10A @ 24 Vac (resistiva) Saídas de modulação• 0-10 Vdc; acionamento mínimo de 2.000 Ohms • 2-10 Vdc; acionamento mínimo de 2.000 Ohms • 4-20 mA; acionamento máximo de 600 Ohms • Série electrónica 90;Requer uma resistência de 340 Ohm (incluída) nos terminais R e W • Limites de temperatura sensíveis flutuantes (exibidos): • Mínimo -60°F (-51°C) • Máximo 270°F (132°C)
