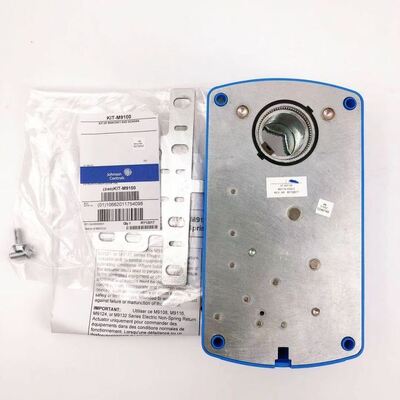

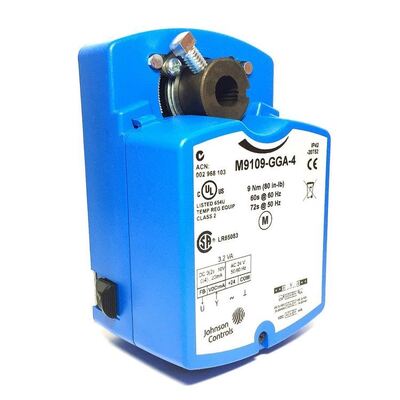

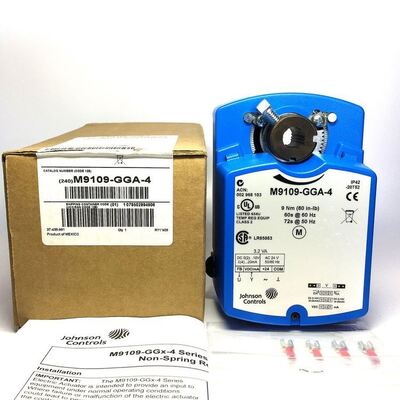

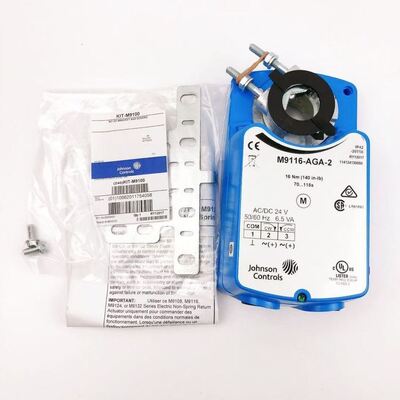

Atuador de válvula Johnson original M9116-GGA-2 para tipo interruptor com reinicialização por mola. Acessível e em estoque.

Especificações técnicas Produto M9108, M9116, M9124 e M9132 Atuadores elétricos de retorno sem mola Requisitos de energia M9108-, M9116-AGx: 20 a 30 VCA a 50/60 Hz ou 24 VCC ±10%; Alimentação de 6,5 VA, Classe 2. Todos os outros modelos: 20 a 30 VCA a 50/60 Hz ou 24 VCC ±10%; Alimentação de 7,5 VA, sinal de entrada classe 2 AGx: 24 VCA a 50/60 Hz ou 24 VCC GGx, HGx: 0 (2) a 10 VCC, 0 (4) a 20 VCC ou 0 (4) a 20 mA JGx: O valor do potenciômetro é de 100 ohms no mínimo a 10.000 ohms no máximo Ajustes do sinal de entrada AGx: Configuração de Fábrica: Terminais 1 e 2, rotação CW Terminais 1 e 3, rotação CCW GGx, HGx (Entrada de Tensão ou Entrada de Corrente): Configuração de Fábrica: 0 a 10 VCC, 0 a 20 mA, rotação CW com aumento de sinal Jumper Selecionável: 0 (2) a 10 VCC, 0 (4) a 20 VCC, ou 0 (4) a 20 mA HGx Zero ajustável: 0 a 6 VCC, 0 a 12 VCC ou 0 a 12 mA Amplitude ajustável: 2 a 10 VCC, 4 a 20 VCC ou 4 a 20 mA GGx, HGx, JGx: A ação é selecionável por jumper Direto (CW) ou Reverso (CCW) com aumento de sinal. Impedância de entrada GGx, HGx: Entrada de tensão: 205.000 ohms para 0 (2) a 10 V e 410.000 ohms para 0 (4) a 20 V Entrada de corrente: 500 ohms JGx: Entrada do potenciômetro: 1,8 megohms Sinal de feedback AGD: Potenciômetro de feedback de 135 ohm IDADE: Potenciômetro de feedback de 1.000 ohm GGx, HGx: 0 a 10 VCC ou 2 a 10 VCC para 90° (10 VCC a 1 mA) Corresponde à seleção de amplitude do sinal de entrada. JGx: 0 a 10 VCC para 90° (10 VCC a 1 mA) Classificação da chave auxiliar xGC: Duas chaves monopolar e de ação dupla (SPDT) classificadas em 24 VCA 1,5 A indutiva, 3,0 A resistiva; Máximo de 35,0 VA por chave, Saída Mecânica Classe 2 (Torque de Operação) Série M9108: 70 lb∙in (8 N∙m) para uma unidade; não destinado ao uso em tandem Série M9116: 140 lb∙in (16 N∙m) para uma unidade M9116 (em tandem) 280 lb∙in (32 N∙m) para duas unidades (GGx, HGx) Série M9124: 210 lb∙in (24 N∙m) para uma unidade M9124 (em tandem) 420 lb∙in (48 N∙m) para duas unidades (AGx, GGx, HGx) Série M9132: 280 lb∙in (32 N∙m) para uma unidade, M9132 (em tandem) 560 lb∙in (64 N∙m) para duas unidades (AGx, GGx) Classificação de ruído audível 45 dBA a 1 m Faixa de rotação 0 a 90° em incrementos de 5 graus, limitado mecanicamente a 93° Tempo de rotação M9108: 30 segundos a 50% da carga nominal, 25 a 50 segundos para 0 a 70 lb∙in (0 a 8 N∙m) M9116: 80 segundos a 50% da carga nominal 70 a 115 segundos para 0 a 140 lb∙in (0 a 16 N∙m) M9124: 130 segundos a 50% da carga nominal 115 a 175 segundos para 0 a 210 lb∙in (0 a 24 N∙m) M9132: 140 segundos a 50% da carga nominal 115 a 205 segundos para 0 a 280 lb∙in (0 a 32 N∙m)
