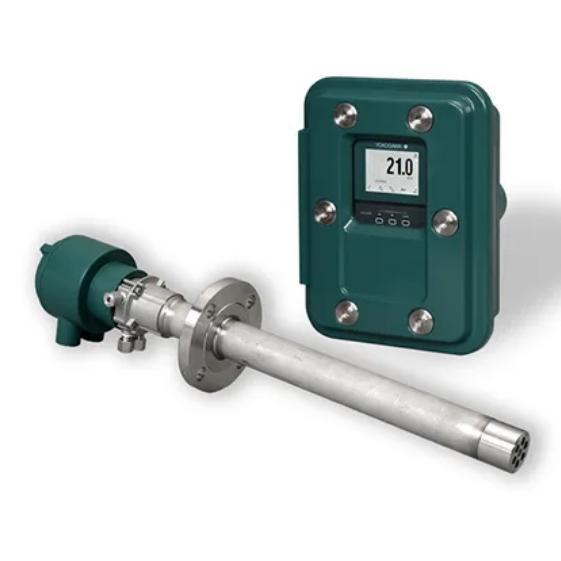

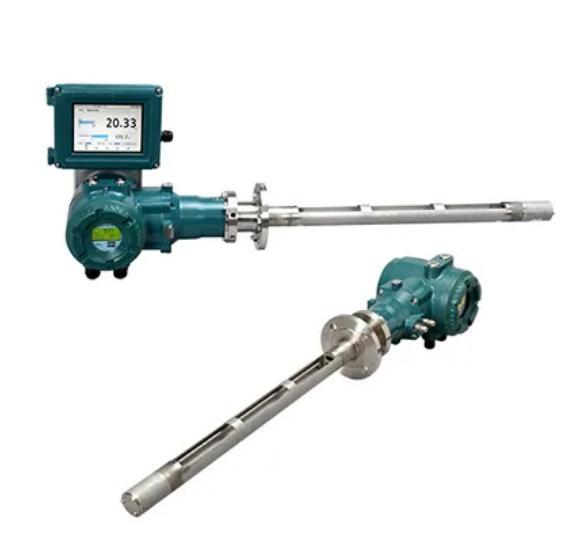

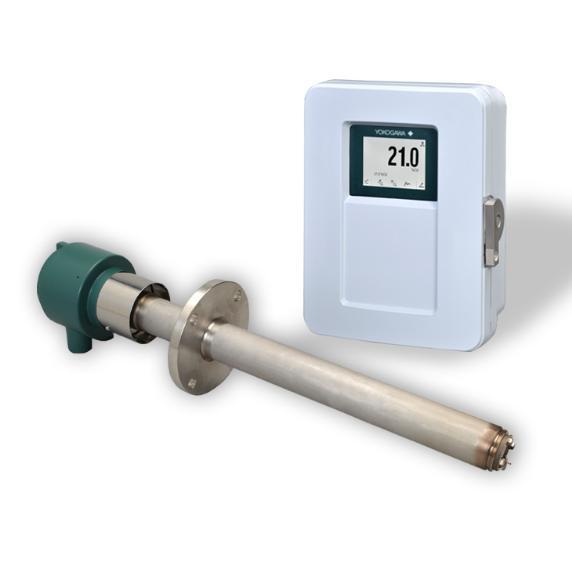

Analisador de oxigénio/umidade de zircônio Yokogawa ZR22G

• Não é necessário um sistema complexo de amostragem de gases; inserir a sonda directamente no conduto/forno para medir continuamente os gases de combustão quentes.
• Princípio de detecção de células de zircônio sólido, suporta dois modos de medição: concentração de oxigénio e umidade de vapor de alta temperatura.
• Resposta ultra-rápida: valor de 90% alcançado em 5 segundos, ideal para controle de circuito fechado de combustão em tempo realYokogawa E....
• Largo intervalo de medição:
  • O2: 0,01 ~ 100 vol%
  • Vapor H2O: 0 ~ 100 vol%
  • Relação de mistura: 0 ~ 1.000 kg/kgYokogawa E...

• Sonda padrão: gás de processo a 0 ~ 700 °C
• Adaptador opcional de alta temperatura ZR22P: alargar a gama de medição até 1800°C (opção de tubo de SiC para temperaturas extremamente elevadas)

• Intervalo padrão: -5 ~ +20 kPa
• Módulo de compensação de pressão opcional para -0,725 ~ +36,3 psi de pressão flutuante do forno

• Temperatura de funcionamento do ambiente da sonda: -20 ~ +150°C
• Materiais molhados: aço inoxidável SUS316, núcleo cerâmico de zircônio
• Disponíveis vários comprimentos de inserção: 0,15m / 0,4m / 0,7m / 1,0m até 5,4m, conexões de flange personalizáveis
• Três modos de abastecimento de ar de referência: convecção natural, ar seco para instrumentos, abastecimento de ar com pressão compensada...

• Precisão do oxigénio: ± 3% FS para 0 ∼25 vol% O2; ± 5% FS para 0 ∼100 vol% O2
• Precisão da humidade: ±2 vol% H2O sob pressão estável; ±3 vol% sob flutuação de ±2 kPa
• Baixa deriva: deriva zero e de span ≤ ± 2% FS por mês para oxigénio
• Repetitividade ≤ ± 0,5% FS para níveis baixos de oxigénio (0 ∼ 5 vol%) Yokogawa E...
• O módulo de aquecimento integrado estabiliza automaticamente a temperatura da célula de zircônio, elimina o desvio de medição do arranque a frio (20 minutos de aquecimento) Yokogawa E...

• Célula de sensor de zircônio removível + conjunto de aquecedor: substituível no local sem remover a sonda completa do gasoduto, reduzindo muito o tempo de inatividade e o custo de manutençãoYokogawa E...
• Estrutura opcional para limpar poeira, cinzas e alcatrão acumulados na ponta da sonda, prolongar a vida útil em gases de combustão empoeirados
• Entrada de gás de calibração acessível à frente para calibração de gás zero/span sem desmontagem
• Casas de flange giratórias, orientação de instalação flexível para espaços industriais estreitos

Quando emparelhados com o conversor ZR402G/ZR802G, opções completas de saída de sinal:

• Output analógico duplo isolado de 4 ′ 20 mA (carga máxima 550Ω)
• Protocolos de comunicação digital: HART 7, RS485 Modbus RTU, Ethernet Modbus TCP
• Contatos de retransmissão multicanal: configuráveis para alarme de alto/baixo nível de oxigénio, alerta de manutenção, estado de calibração, disparador de retrocesso, sinal de diagnóstico de falha, material de rede...

Monitorização contínua em tempo real do estado de saúde da sonda:

1. Aviso de envelhecimento e degradação da impedância da célula de zircônio
2. Detecção de temperatura anormal do aquecedor
3. Alarme de insuficiência de pressão de abastecimento de ar de referência
4. Aviso antecipado de impureza/bloqueio de cinzas na superfície da sonda
5. Registro completo de falhas armazenado no conversor para solução de problemas rastreável

• O lembrete de manutenção preditiva reduz a frequência desnecessária de inspecção off-line.

• Norma ZR22G: protecção industrial geral IP66
• Variante à prova de explosão ZR22S disponível, certificada ATEX, FM, CSA, IECEx para zonas de combustão perigosas da classe I Div 1
• Conforme a norma de segurança IEC61010, certificado RoHS

1. Caldeira da central eléctrica, controlo de oxigénio dos gases de combustão dos incineradores de resíduos para economia de energia e redução de NOx
2. Monitorização da atmosfera de cozimento de aço, cerâmica e fornos com baixo teor de oxigénio
3. Forno petroquímico, otimização da combustão do forno de aquecimento
4. Papel e celulose, alimentos, têxteis
5. Detecção da atmosfera do forno de tratamento térmico industrial

1. Eliminação do sistema de amostragem: ausência de arrefecimento, filtro, bomba e manutenção regular do tubo de amostragem
2. Sensor substituivel modular reduz o custo das peças de reposição
3. Acessório de reviravolta prolonga a vida útil da sonda em gás empoeirado
4. O controlo preciso do oxigénio melhora a eficiência da combustão, reduz o consumo de combustível e reduz as emissões de poluentes dos gases de escape
