1Tecnologia de medição e precisão
Excitação de dupla frequência exclusiva (Yokogawa)
- Combina excitação de baixa frequência para excelente estabilidade do ponto zero e excitação de alta frequência para forte capacidade anti-ruído e resposta rápida.
- Elimina a interferência do ruído do fluxo da lama de alta concentração, fluidos de baixa condutividade e fluxo pulsante.
Precisão de medição de primeira classe
- Precisão básica:±0,15% do caudal medido (intervalo de calibração ideal); padrão ±0,3% FS
- Repetitividade ≤ ± 0,05%
- Suporta medição de fluxo bidirecional com totalizador para a frente/para trás

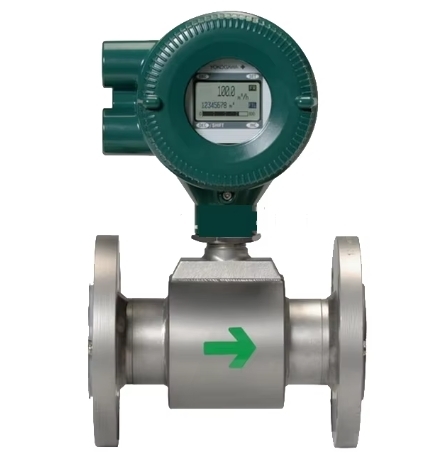

Especificação do tamanho específico do modelo (AXG050 DN50)
- Diâmetro nominal: DN50 (2 polegadas)

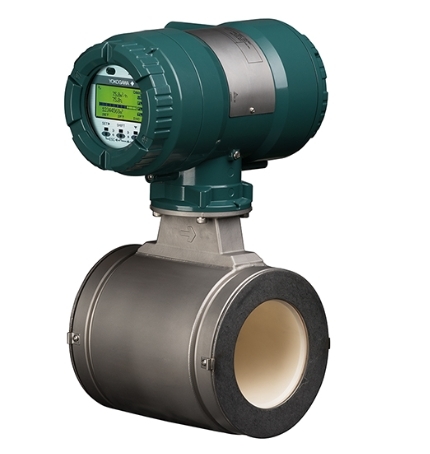

- Opções de revestimento: tubo PFA de alta pureza / cerâmica sólida
- Seleção de materiais de múltiplos elétrodos: 316L SS, Hastelloy, Tântalo, Platina-Irídio, Carburo de Tungsténio para meios corrosivos/abrasivos fortes

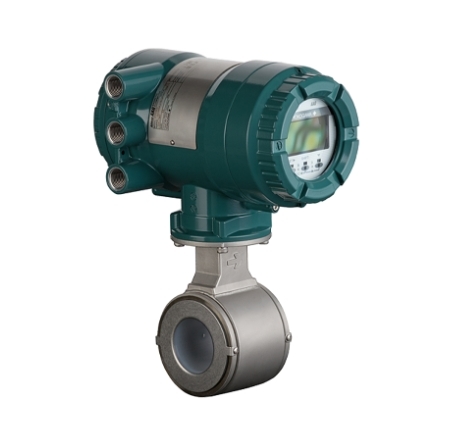

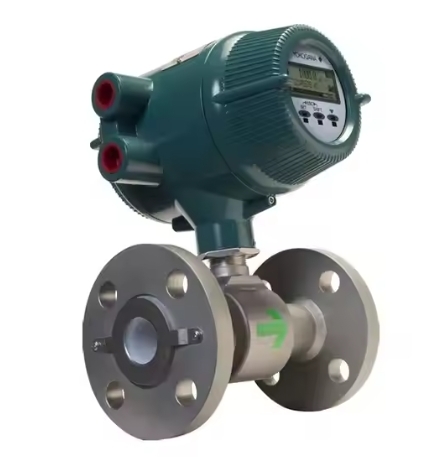

- Conexões de processo: ASME classe 150/300 flange, wafer, conexões sanitárias tri-clamp
2. Total Insight (TI) Diagnóstico inteligente e auto-verificação
Autoverificação completa a bordo (não é necessária a remoção do tubo)
Verificação completa do estado do contador sem desmontagem do condutor:
- Diagnóstico da adesão dos eléctrodos e da degradação do isolamento
- Monitorização em tempo real da condutividade dos fluidos e do ruído do fluxo
- Detecção de falhas de bobina de excitação, cabo de fiação e circuito
- Armazenamento de registos históricos de falhas para manutenção preditiva
Monitorização da condição do processo
Seguir continuamente o estado do meio para alertar precocemente a escala, a sedimentação ou a alteração da composição do meio, reduzir desligamentos não planejados do material da rede....
Armazenamento de dados e configuração rápida
- Memória integrada + slot para cartão microSD: salvar todos os conjuntos de parâmetros, curvas de tendência, registos de calibração
- Configurações de cópia/restauro de um clique para a colocação em serviço do contador de lotes
- Ecrãs de visualização de tendência pré-definidas para fluxo, total, condutividade, temperatura
3. Certificação de segurança funcional
- Conforme a norma de segurança funcional IEC 61508
- Certificado SIL2 para instalação de medidor único; certificado SIL3 para instalação redundante de medidor duplo
- Adequado para sistemas de segurança instrumentados (SIS) em zonas perigosas de produtos químicos, petróleo e gás, minasYokogawa E...
4. Flexbilidade de I/O múltiplos e comunicação digital
Terminais de sinal universal
Max 4 canais de E/S configuráveis:
- Input/output analógico de 4 ∼ 20 mA
- Saída de pulso/frequência para totalização
- Entrada/saída de alarme de estado digital
- Suporte de entrada de temperatura para o cálculo do caudal de massa/calorias energéticas
Protocolos digitais industriais (facultativo)
- Padrão HART 7
- PROFIBUS PA
- EtherNet/IP
- FUNDAÇÃO Fieldbus Integração contínua com DCS, PLC e plataformas IoT industriais
5Interface homem-máquina (HMI) e operação fácil
- Grande e iluminado por fundo e ecrã LCD multicolor, grande ângulo de visão
- 9 línguas globais (inglês, chinês, alemão, francês, espanhol, russo, etc.)
- Assistente de inicialização passo a passo para reduzir o tempo de comissionamento
- Autoridade de senha de operação de vários níveis para evitar erros de operação
- Função de alarme de grito: a luz de fundo pisca automaticamente quando ocorrem falhas
6. Robusto desempenho mecânico e ambiental
Grau de protecção
Casas do transmissor: IP66 / IP67; ignífugo Ex d, segurança intrínseca Ex ia certificações à prova de explosão para zonas perigosas de classe I Div 1
Ampla gama de funcionamento
- Temperatura média: revestimento PFA -20 ~ +180°C; revestimento cerâmico até +200°C
- Temperatura ambiente: -40 ~ +60°C
- Pressão de projeto até à classe ASME 300
- Perda de pressão zero (construção do tubo de perfuração completa, sem obstrução do fluxo)

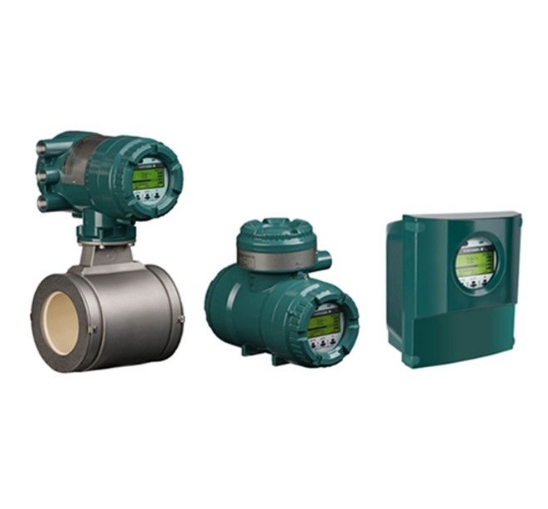

Dois tipos de instalação
- Tipo integral: Transmissor montado directamente no sensor DN50 (integral AXG050).

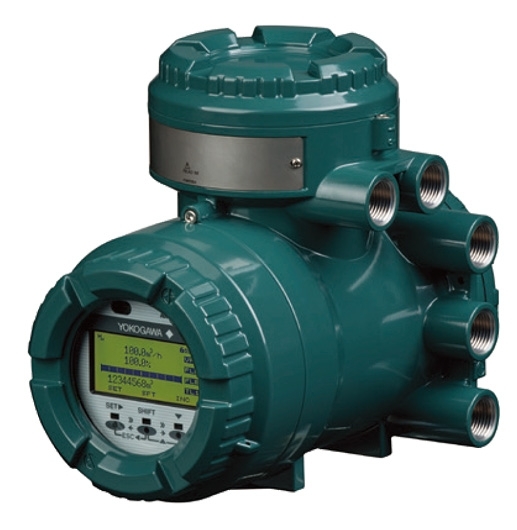

- Tipo de divisão remota: transmissor e sensor separados com cabo de longa distância para tubulações de alta temperatura ou de espaço estreito
7Compatibilidade em toda a indústria
Perfeito para medir líquidos condutores, incluindo:
- Fluido corrosivo químico, soluções ácidas/alcalinas
- Esparguete de mineração, celulose e licor negro de papel
- Água produzida a partir de petróleo e gás, águas residuais
- Medios sanitários para alimentos e bebidas (disponível a certificação NSF61 para água potável)
- Abastecimento de água e tratamento de águas residuais municipais
8. Vantagens do custo total de propriedade (TCO)
- Não é necessária uma calibração zero de rotina graças ao ponto zero estável de dupla frequência
- Autodiagnóstico integrado reduz a frequência das inspecções offline
- Configuração de lote de cartão SD reduz horas de engenharia de campo
- O revestimento de cerâmica/PFA resistente ao desgaste prolonga a vida útil dos meios abrasivos
- Princípio de medição sem moldagem, sem partes móveis, manutenção mínima
