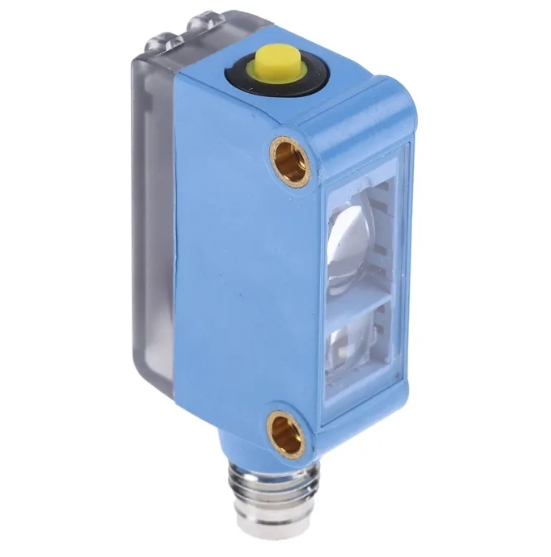

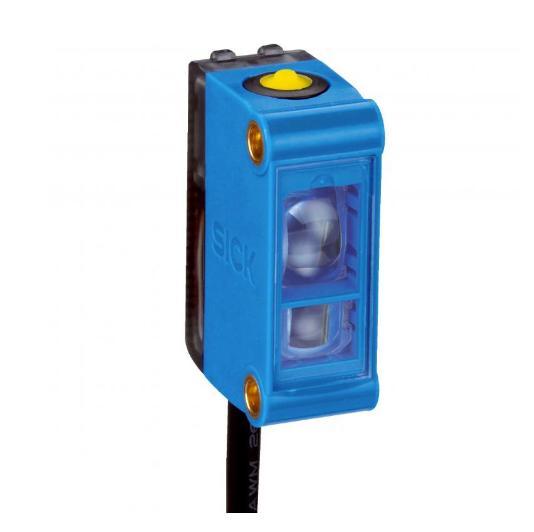

Sensor de contraste de detecção do Sick KTM-WP11282P Sensor de identificação

KTM-WP11282P é umSensor de marca de contraste de cores RGBda série SICK KTM Prime, especialmente concebido para a detecção de marcas de registo na impressão de embalagens, posicionamento de etiquetas e discriminação do contraste dos materiais em linhas de produção automatizadas de alta velocidade.Adota fonte de luz RGB de três cores e algoritmo de escala de cinzas de alta precisão para identificar de forma estável as marcas de contraste fracas, filmes de embalagem brilhantes e fundos impressos complexos.

• Fonte de luz: LED tricolor RGB (470 nm azul / 525 nm verde / 625 nm vermelho)
• Distância nominal de detecção:12.5 mm, tolerância ±3 mm
• Dimensão do ponto: 1,6 mm * 9,5 mm ponto luminoso em forma de faixa
• Resolução de escala de cinza: reconhecimento de escala de cinza de alta definição de 20 níveis
• Vida útil do LED: 100 000 horas a 25 °C de temperatura ambiente

• Voltagem de alimentação: DC 12 V ~ 24 V (tolerância -10% ~ +20%), ondulação ≤ 5 Vpp
• Consumo de corrente: < 50 mA
• Tempo de resposta: 32 μs; frequência de comutação até15 kHzJitter de sinal ≤ 15 μs
• Tipo de saída: saída do transistor PNP, corrente de carga máxima de 50 mA
• Modo de comutação: aceso / escuro configurável
• Proteção integrada: proteção contra polaridade inversa, proteção contra curto-circuito de saída, supressão de pulsos anti-interferência
• Retardo fixo de desligamento: 32 ms; ensinar parâmetros guardados na memória não volátil

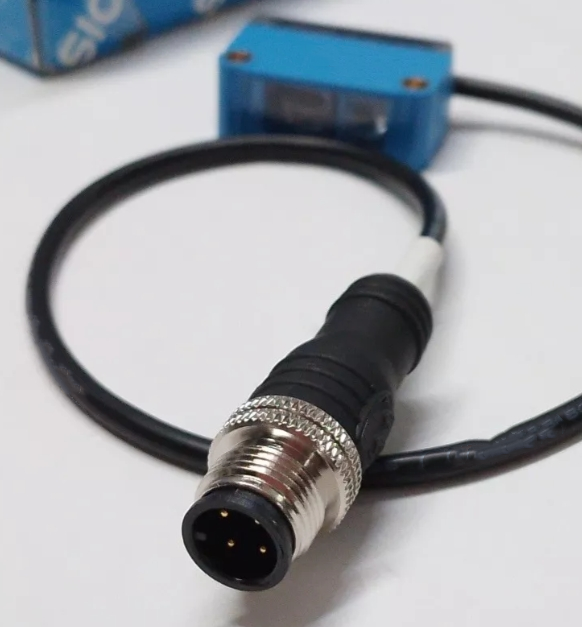

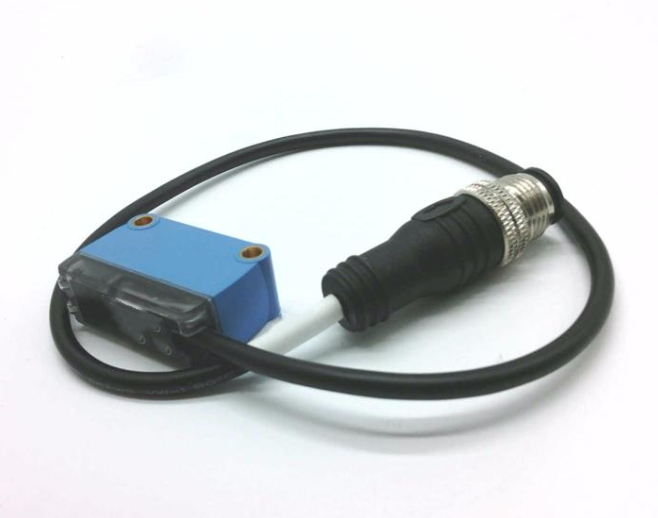

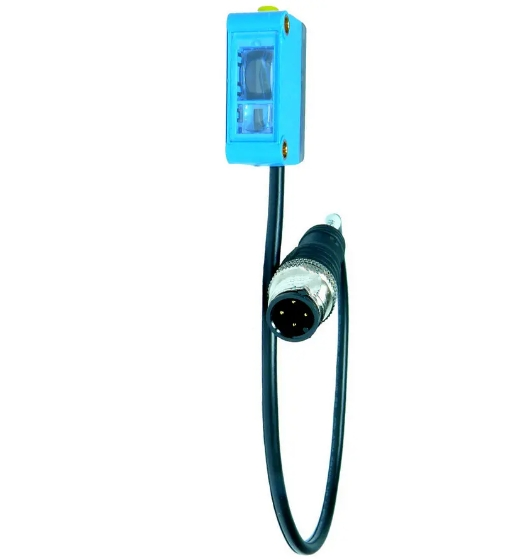

• Cabo: cabo integrado de 0,2 m com conector masculino M12 de 4 pinos
• Material da caixa: plástico ABS; material da lente: PMMA
• Classificação de protecção:IP67 à prova de pó e à prova de água
• Temperatura de funcionamento: -10 °C ~ +55 °C; temperatura de armazenamento: -20 °C ~ +75 °C
• Peso líquido: apenas 20 g, mini-dimensão ultra-compacta

• Indicadores de estado: LED verde para fonte de alimentação; LED amarelo para desligar o estado de saída
• Métodos de ensino múltiplos:
  1. Ensino de dois pontos estático com botão de bordo
  2. Ensino automático dinâmico de limiar
  3. Equipamento de instrução remoto de fio ET externo, com suporte à definição de parâmetros remotos do PLC

1. Detecção adaptativa RGB tricolor, forte adaptabilidade a marcas complexas

   Troca automaticamente a fonte de luz vermelha/verde/azul para encontrar o canal de contraste ideal.Películas transparentes e materiais de embalagem brilhantes refletores que não podem ser identificados por sensores comuns de uma única cor, reduzindo consideravelmente a taxa de erros de detecção.

2. Resposta ultra-rápida para linhas de produção de alta velocidade

   Tempo de resposta ultra curto de 32 μs e alta frequência de comutação de 15 kHz, perfeitamente compatíveis com equipamentos de impressão, corte, rotulagem e fabricação de sacos de alta velocidade,Realização de localização e posicionamento estáveis sem atrasos ou marcas em falta.

3. Múltiplas formas flexíveis de ensino para facilitar a depuração no local

   Suporte ao ensino local de botões e ao ensino remoto por cabo externo.ou o computador superior pode configurar remotamente parâmetros sem desmontar o sensor, conveniente para a comutação de formatos de equipamento e comissionamento por lotes.

4. Estrutura compacta e mini-leve para um espaço de instalação estreito

   Super pequeno volume e peso de apenas 20 g, fácil de instalar em braços mecânicos, pequenos acessórios e posições de instalação limitadas de máquinas de embalagem;Orifícios de fixação com rosca padrão para montagem rápida de suportes.

5. IP67 vedação industrial e proteção de circuito completo

   O gabinete IP67 resiste a poeira de oficina, salpicos de água e neblina de óleo menor.adaptação aos ambientes adversos das fábricas de embalagens.

6. Anti-interferência estável e longa vida útil

   O filtro de interferência digital anti-pulso elimina a flutuação do sinal causada pelo piscar da luz ambiente e pela vibração mecânica.LED RGB de longa duração reduz a frequência de manutenção e o custo de substituição de peças sobressalentes para operação contínua 24 horas por dia, 7 dias por semana.

7. Interface industrial padrão com excelente compatibilidade

   A saída PNP corresponde aos principais módulos PLC, servocontrolador e contador; o conector padrão de 4 pinos M12 é universal para acessórios de fiação de automação industrial.

• Marcas de registo para impressoras, máquinas de corte e máquinas de laminação
• Detecção e posicionamento de rótulos para máquinas de rotulagem
• Confirmação da posição de corte e vedação do saco de embalagem
• Contas de materiais de embalagens farmacêuticas, alimentares e químicas diárias e inspecção de falta
• Reconhecimento flexível da borda do filme de embalagem e da marca de cor
