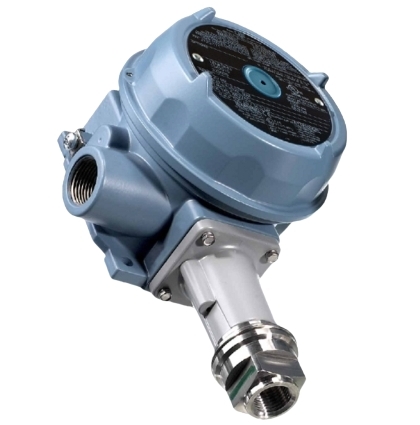

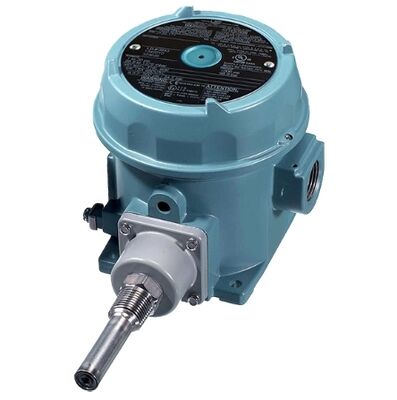

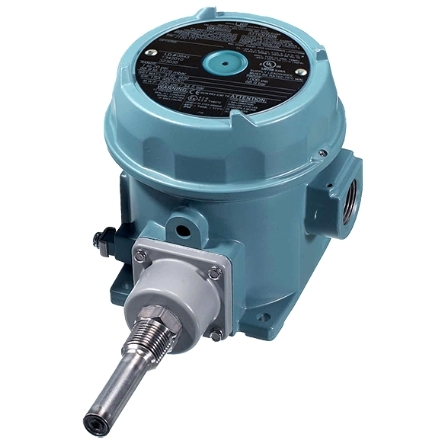

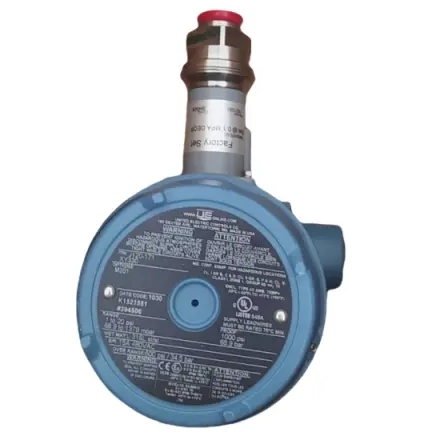

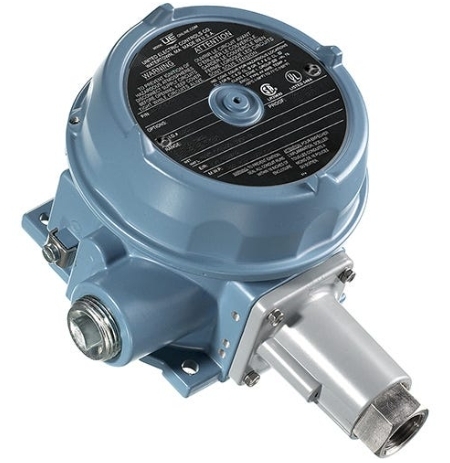

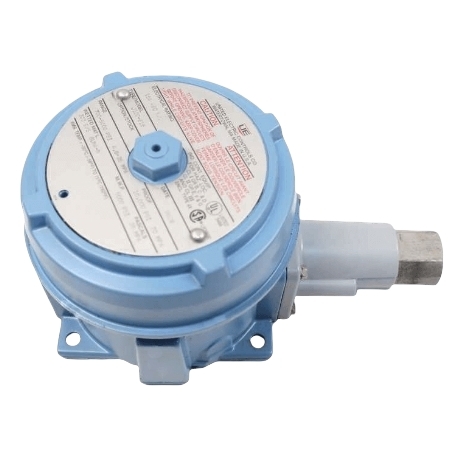

Interruptor de pressão e temperatura UE 120 Série J120-612

O J120-612 é um interruptor de pressão à prova de explosão para uso pesado da renomada série UE-120,Fabricado especificamente para monitorização de alta pressão e controlo de segurança em ambientes industriais perigososAdopta uma estrutura de detecção de pressão de tipo pistão com ajuste interno do ponto de regulação, fornecendo uma saída de comutação mecânica fiável para protecção contra sobrepressão, controlo de bomba/compressor,e acionamento do alarme de processoCertificado para padrões globais de atmosfera explosiva, é amplamente adotado nas indústrias de petróleo e gás, petroquímica, energia e máquinas pesadas, onde o monitoramento robusto de alta pressão é obrigatório.

• Intervalo de ponto de ajuste ajustável: 125 ~ 3000 psi (8,6 ~ 206,8 bar)
• Banda morta ajustável: 40 ~ 250 psi (2,8 ~ 17,2 bar)
• Pressão máxima à prova: 6000 psi (413,7 bar)
• Pressão nominal de ruptura: 10000 psi (689,5 bar)
• Mecanismo de detecção: pistão de aço inoxidável 303 com vedação Buna-N (partes úmidas padrão)
• Conexão de processo: fio feminino NPT de 1/4"

• Casa: alumínio fundido a moagem revestido com pó de epoxi, NEMA 4X, classificado IP66
• Classificação de localização perigosa: Classe I Div.1/2, Classe II Div.1/2; Ex d IIC T6 à prova de explosão

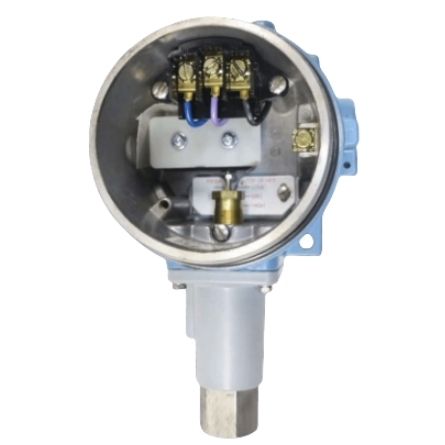

• Entradas elétricas: portas de conduta duplas de 3/4 "NPT com bloco terminal incorporado para fácil fiação
• Método de regulação: ajuste do ponto de fixação do parafuso hexadecimal interno com tampa trancada para evitar a adulteração
• Vibração e resistência a choques: mantém um ponto de fixação estável sob 2,5 G (vibração de 5 500 Hz) e carga de choque de 15 G
• Temperatura ambiente de funcionamento: -40°C ~ +75°C

• 15 A resistente / 2 A indutiva a 125/250/480 VAC
• 2 A resistente / 1 A indutivo a 24 ̊30 VDC
• Configuração do interruptor: contato SPDT único (cabelos reversíveis NO/NC)
• Modelagem opcional: interruptor duplo DPDT, contatos de interruptor hermeticamente selados

cULus, ATEX, IECEx, CE; certificado SIL 2 (compatível com SIL 3) para sistemas de segurança funcionaisKele

1. Projeto de pistões de alta pressão para meios industriais pesados

   O sensor de pistão de aço inoxidável 303 resiste a pressões extremas do sistema até a prova de 6000 psi e a pressão de explosão de 10000 psi, perfeitamente adequado para hidráulica, vapor,Monitorização de gases de alta pressão e fluidos de processo pesados, muito superior ao limite de pressão dos interruptores de diafragma.

2. Conformidade total com as normas em matéria de segurança contra explosões e localização perigosa

   A caixa à prova de explosão da classe I Divisão 1 elimina os riscos de ignição em ambientes inflamáveis de gás, vapor e poeira;As homologações globais ATEX/IECEx/cULus permitem uma implantação universal nas refinarias internacionais, instalações químicas e instalações offshore.

3. Ajuste interno à prova de adulteração com tampa trancável

   O ajuste do ponto de regulação interno combinado com uma cobertura de gabinete trancada evita a modificação não autorizada dos parâmetros no local, garantindo limiares de segurança consistentes para a operação sem supervisão a longo prazo.

4. Revestimento robusto para todos os climas com duas portas de fiação

   A carcaça de alumínio fundido revestida com epoxi atinge a proteção NEMA 4X / IP66 contra chuva, poeira, névoa de óleo e atmosfera corrosiva da oficina.Duas aberturas separadas de conduta NPT de 3/4 "simplificam o layout de fiação sem caixas de junção adicionais.

5. Larga faixa morta ajustável para lógica de controlo flexível

   A banda morta totalmente ajustável de 40×250 psi permite aos engenheiros personalizar a interrupção de histerese, evitando o barulho frequente de bombas, compressores e válvulas de segurança sob cargas de pressão flutuantes.

6. Qualificação de segurança funcional SIL 2

   Validado para sistemas de segurança instrumentados (SIS), cumpre normas de segurança industrial rigorosas para desligamento de emergência (ESD) e circuitos de protecção contra sobrepressão,Redução dos custos de controlo do risco operacional e da conformidade.

7. Longa vida útil com manutenção mínima

   O conjunto de sensores de pistão totalmente metálico resiste à abrasão por meios que contenham partículas finas; o módulo de contacto selado elimina a contaminação por poeira,suportando anos de funcionamento contínuo 24 horas por dia, 7 dias por semana, com apenas calibração periódica.

• Sistema hidráulico de alta pressão com bloqueio de segurança de sobrepressão
• Monitorização da pressão dos oleodutos e gasodutos e desligamento de emergência
• Proteção de reatores petroquímicos, caldeiras a vapor e compressores
• Turbina da central eléctrica, água de alimentação e circuito de alta pressão
• Máquinas pesadas, prensas hidráulicas e máquinas de mineração
• Refinaria, instalações químicas Sistemas de segurança instrumentalizados SIS
• Alarme de pressão da plataforma offshore e da área de processo inflamável
