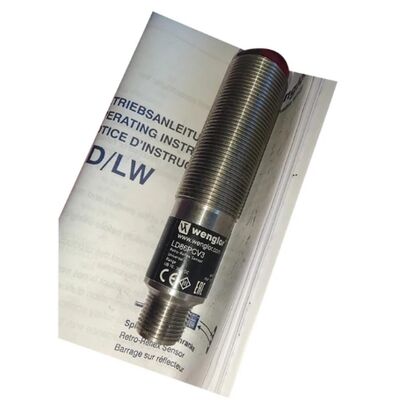

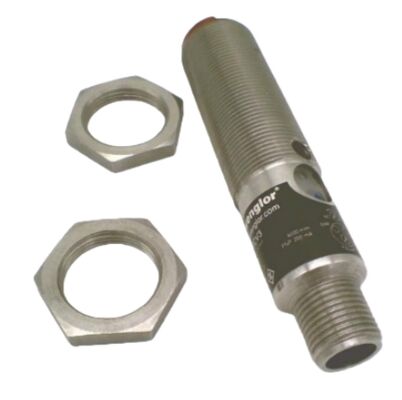

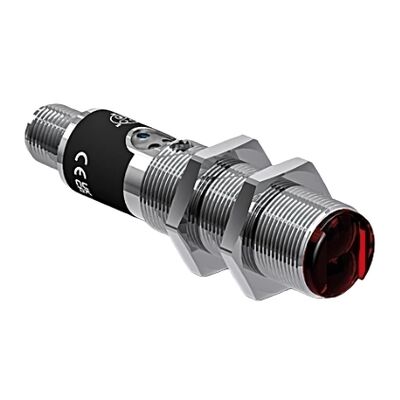

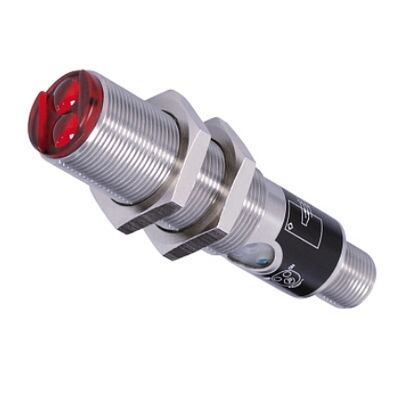

O sensor retrorrefletivo Wenglor LD86PCV3 precisa ser usado em conjunto com um refletor

LD86PCV3 é um sensor fotoelétrico retrorreflexivo universal de aço inoxidável M18 fabricado pela Wenglor. Adota luz vermelha polarizada e sistema óptico de lente dupla, exigindo um refletor correspondente (Modelo RQ100BA) para operação. Projetado para detecção de presença de objetos de longa distância em automação industrial geral, ele elimina efetivamente falsos disparos causados ​​por superfícies metálicas brilhantes e espelhadas por meio de filtro de polarização integrado, proporcionando desempenho de detecção estável em diversas condições de oficina.

• Faixa de operação: Máx. 6.000 mm (6 m) com refletor RQ100BA padrão
• Fonte de luz: Luz vermelha visível com filtro de polarização
• Design óptico: Sistema de lente dupla, ângulo de divergência do feixe de 5°
• Histerese de comutação: <15%
• Máx. resistência à luz ambiente: 10.000 lux
• Vida útil do LED (25°C): 100.000 horas
• Tecnologia de luz polarizada: Suprime a interferência de alvos reflexivos brilhantes

• Tensão de alimentação: CC 10 V ~ 30 V
• Consumo de corrente (24 V DC): <40 mA
• Frequência de comutação: 1 kHz
• Tempo de resposta: 500 µs
• Tipo de saída: saída de transistor PNP, máx. corrente de carga 200 mA
• Queda de tensão na saída: <2,5 V; corrente de fuga residual <50 µA
• Proteção completa do circuito: polaridade reversa, proteção contra curto-circuito e sobrecarga
• Classe de proteção: III

• Material da caixa: aço inoxidável V2A (1.4305/303), totalmente encapsulado
• Tamanho da rosca: rosca cilíndrica M18 * 1
• Classificação de proteção: IP67 à prova de poeira e à prova d’água
• Método de ajuste: Potenciômetro integrado para ajuste fino de distância
• Conector: plugue macho giratório M12 de 4 pinos
• Peso líquido: 37g
• Faixa de temperatura operacional: -10 ℃ ~ +60 ℃
• Desvio de temperatura: <10%

1. A luz vermelha polarizada evita a falsa detecção de objetos brilhantes
   O filtro de polarização integrado bloqueia o reflexo espelhado de aço inoxidável, folhas de alumínio e plástico polido, garantindo detecção confiável sem pontos cegos para peças brilhantes.
2. Distância de detecção ultralonga de 6 metros com caixa M18 compacta
   O sensor único cobre uma faixa de medição de até 6 m, substituindo vários sensores de curto alcance para transportadores longos, armazéns e equipamentos de logística, reduzindo custos de hardware e fiação.
3. Carcaça robusta em aço inoxidável para ambientes industriais agressivos
   O corpo de aço inoxidável V2A resiste ao impacto mecânico, fluido de corte, névoa de óleo e corrosão, muito mais durável do que os sensores de plástico para usinagem de metal, estampagem e linhas de produção pesadas. O encapsulamento completo IP67 resiste a respingos de água e poeira de oficina.
4. Sistema óptico de lente dupla para saída de sinal estável
   As lentes de transmissão e recepção separadas minimizam a interferência de luz, fornecendo sinais de comutação consistentes mesmo sob luz ambiente irregular ou leve deslocamento do refletor.
5. Ajuste flexível no local e interface industrial padrão
   O potenciômetro integrado permite o ajuste fino rápido da distância de detecção no local; o conector M12 giratório de 4 pinos suporta roteamento flexível de cabos. A saída PNP é totalmente compatível com todos os principais sistemas de controle PLC, relé e automação.
6. Comutação de alta velocidade e longa vida útil, baixa manutenção
   A alta frequência de comutação de 1 kHz se adapta à contagem de transportadores em alta velocidade e à detecção de objetos. A vida útil do LED de 100.000 horas e a proteção completa do circuito reduzem significativamente a taxa de falhas e a frequência de substituição para operação contínua 24 horas por dia, 7 dias por semana.

Detecção de presença de material transportador de longa distância, monitoramento de segurança de entrada/saída de armazém, detecção automatizada de gatilho de porta, contagem de peças de linha de embalagem, equipamento de classificação logística, confirmação de posição de peça de máquina-ferramenta, detecção de limite de área AGV, inspeção de peças brilhantes de processamento de metal.
