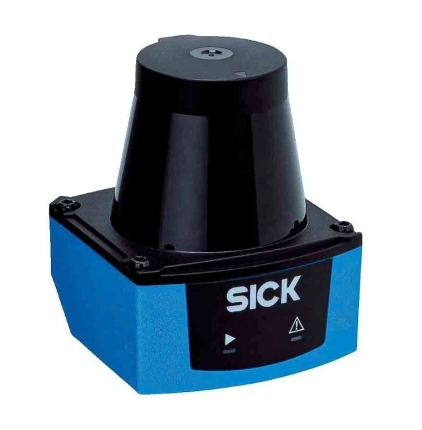

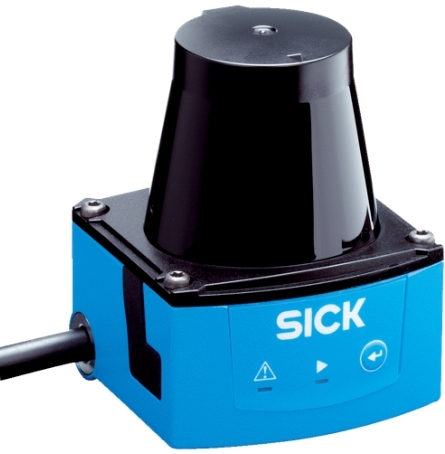

Sensor de Lidar Sick TIM100-3010200

O TIM100-3010200 (número de encomenda 1077524) é um scanner laser LiDAR 2D interno compacto e econômico da série SICK TiM, projetado para detecção de áreas de curto alcance,Monitorização da presença e prevenção de colisões na automação industrial e no equipamento móvel SICKAdopta a tecnologia patenteada de medição de distância de múltiplos pulsos HDDM+ com um laser infravermelho de classe 1 de 850 nm,fornecendo detecção de distância estável num amplo campo de visão horizontal de 200° sem zonas cegasOtimizado apenas para ambientes interiores, integra uma lógica de avaliação de campo integrada para simplificar o controlo no local sem o complexo processamento de dados externos.

• Princípio de medição: medição de distância de alta definição HDDM+
• Fonte de luz: laser infravermelho de 850 nm, classe 1 (seguro para os olhos)
• Ângulo de digitalização horizontal: 200°
• Resolução angular: 1°
• Frequência de digitalização: 14,5 Hz
• Distância de trabalho: 0,05 m ~ 3 m
• Remisão detectável: 4% ~ 1.000% (suporta objetos foscos e reflectores de alta refletividade)
• Tempo de resposta típico: 70 ms
• Imunidade máxima à luz ambiente: 80.000 lx

• Dimensões: 60 mm (W) * 60 mm (D) * 75,8 mm (H)
• Peso: 90 g (sem cabo)
• Classificação do gabinete: IP65 à prova de poeira e à prova de água
• Classe de protecção: III
• Resistente a vibrações e choques para ambientes de fábrica normais
• MTBF: 50 anos; MTTFD > 100 anos

• Fornecimento de energia: CC 10 V ~ 30 V

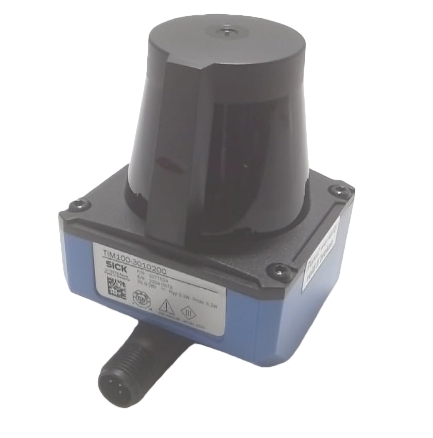

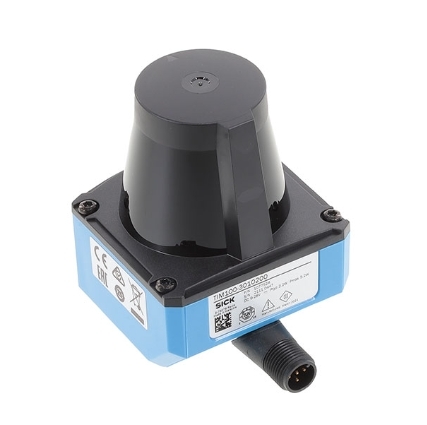

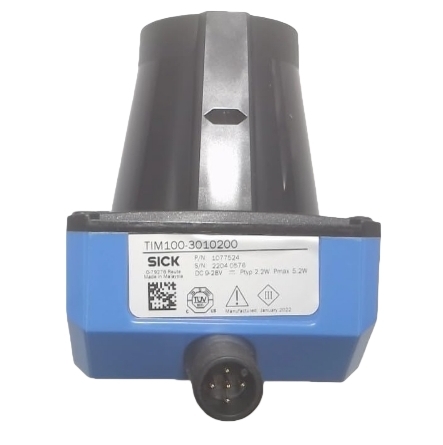

• Conector: conector masculino M12 giratório de 5 pinos
• Interfaces: IO-Link, 1 entrada digital, 2 saídas digitais push-pull
• Avaliação em campo integrada: 1 conjunto de campos, apoio a 2 zonas de detecção independentes
• Tempo de atraso e de permanência configurável: 69 ms ~ 30,015 ms
• Indicadores de estado: 2 LEDs para o estado do sinal de alimentação e de comutação
• Software de configuração: SOPAS ET para parametrização, edição de zonas e diagnóstico

1. Casas ultracompactas e leves para fácil integração

   Apenas 90 g com uma pequena pegada, encaixa perfeitamente em espaços estreitos de instalação em AGVs, AMRs, máquinas de embalagem e células robóticas.O conector M12 giratório permite uma direção de fiação flexível sem suportes extras.

2. Ampla cobertura de varredura panorâmica de 200°

   Um único sensor cobre uma grande área horizontal, elimina múltiplos sensores fotoelétricos e reduz o custo do hardware e a carga de trabalho de fiação; a resolução angular de 1° garante a detecção confiável de pequenos obstáculos.

3. Avaliação em campo integrada, lógica de controlo simples

   As saídas digitais desencadeiam diretamente os bloqueios do PLC para alerta de colisão, detecção de entrada e proteção de zona,Não é necessário calcular dados de distância adicionais.

4. Medição estável em superfícies diversas

   A tecnologia multi-pulso HDDM+ minimiza a interferência de plásticos escuros, metais e pisos refletores de baixo reflexo, desempenho de detecção consistente, independentemente da cor ou textura da superfície do alvo.

5. Laser de classe 1 seguro para os olhos e longa vida útil

   Laser de classe 1 não requer proteção de segurança especial para os operadores; MTBF ultra-longo reduz muito a freqüência de manutenção e substituição para operação contínua da fábrica 24/7.

6. Dual IO-Link + conexão flexível de saída digital

   O IO-Link permite a modificação remota de parâmetros, o upload de dados de diagnóstico em tempo real e o gerenciamento de equipamentos de lote; saídas digitais push-pull compatíveis com todos os PLCs industriais convencionais.

7. Revestimento industrial resistente IP65

   Resiste ao pó de oficina, salpicos de água e neblina de óleo leve, operação estável em ambientes de embalagem, logística e usinagem geral em ambientes internos.

• Evitar colisões de veículos automotores/AMR e carrinhos automatizados
• Proteção do perímetro da célula de trabalho robótica e detecção de intrusões
• Presença da área da linha transportadora e contagem do material
• Detecção de peças de máquinas de embalagem e monitorização da posição
• Monitorização da segurança do acesso ao corredor do armazém
• Detecção automática da área da porta/do volante
• Detecção de obstáculos de pequenas máquinas-ferramenta
