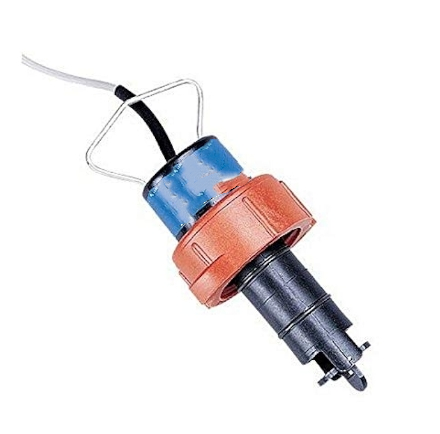

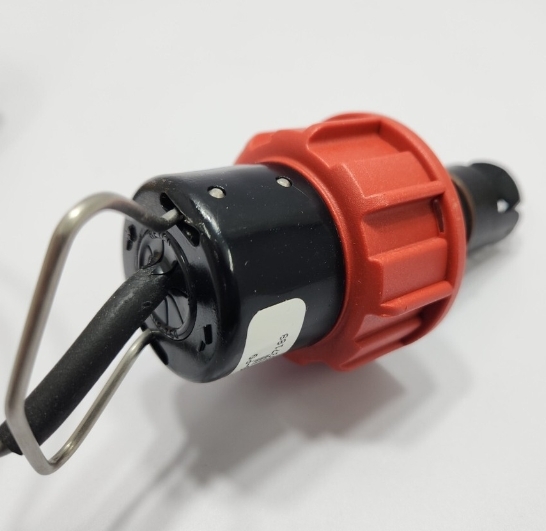

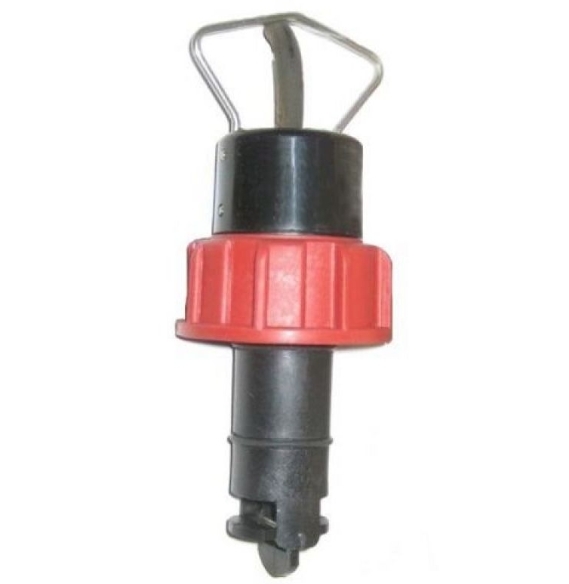

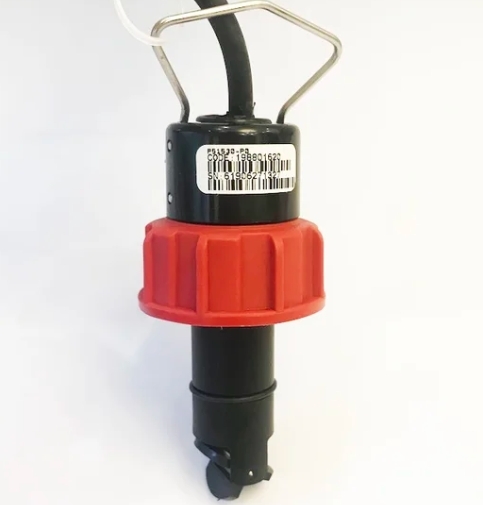

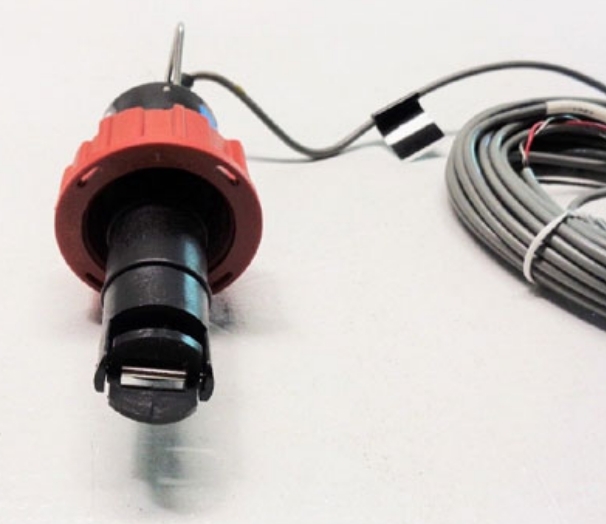

Sensor de fluxo de roda de pá instalado padrão GF P51530-P1

O modelo P51530-P1 é o sensor de fluxo da roda de remoção de inserção do rotor-X GF Signet 515, projetado para monitoramento do fluxo de líquido em tubulações médias a grandes com DN125 a DN200 (5 "a 8").Adota um princípio de medição de roda de remoção passiva autoalimentada, que serve como uma sonda de fluxo econômica de uso geral amplamente utilizada nas indústrias de tratamento de água, processamento químico e água pura.

• Corpo do sensor: Polipropileno (PP) revestido de vidro, resistente a ácidos, álcalis, água do mar e leve corrosão química
• Padel do rotor: PVDF, excelente resistência ao desgaste e compatibilidade química
• Eixo central: liga de titânio, alta resistência à tração, isento de ferrugem, adequado para meios que contenham partículas sólidas minúsculas
• Anel de vedação: FPM padrão (Viton); selos especiais de EPDM ou Kalrez são opcionais

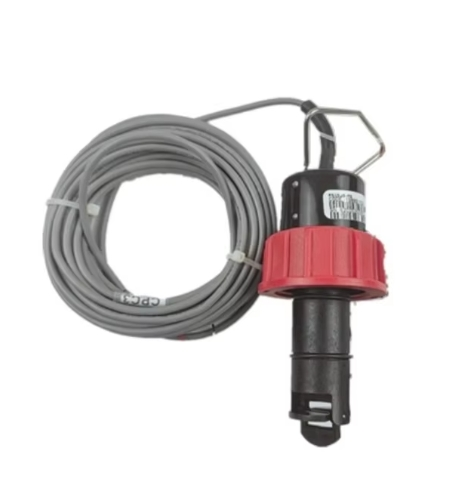

• Cable: Cable de 7,6 m torcido e blindado padrão, estendível até 60 m, suprimindo eficazmente as interferências eletromagnéticas no local

• Faixa de velocidade de fluxo: 0,3 ~ 6 m/s (1 ~ 20 ft/s), relação de desvio até 20:1 para medição estável sob taxas de fluxo baixas e altas
• Dimensões de tubulação aplicáveis: DN125 ~ DN200 (5" ~ 8"); a série completa abrange tubulações DN15 ~ DN900
• Precisão: Tolerância linear ± 1% FS, repetibilidade ± 0,5% FS a temperatura ambiente de 25°C
• Número mínimo de Reynolds: 4500; apenas para aplicações líquidas de tubo completo, não compatíveis com tubos de gás ou parcialmente preenchidos
• sinal de saída: sinal de frequência de onda senoidal passiva (1 V de pico a pico); saída 6 Hz por velocidade de fluxo de 1 ft/s. Não é necessária fonte de alimentação externa. Diretamente compatível com indicadores de fluxo passivos (por exemplo3-5090)Pode ser emparelhado com o pré-amplificador modelo 2760 para ligação a PLCs ou transmissores (5500, 5600, 8850 série, etc.)
• Classificação de temperatura e pressão (abrigo PP):

  Pressão máxima de funcionamento: 12,5 bar a 20°C

  Temperatura média máxima: 90°C; pressão nominal cai para 1,7 bar a 90°C

• Tipo de montagem: Instalação de inserção. Compatível com tees, grampos de sela e cabeças soldadas. Suporta instalação a quente sob pressão sem desligamento do sistema.

1. O projeto passivo auto-alimentado simplifica a fiação

   Não é necessária nenhuma fonte de alimentação externa. A saída de onda senoidal passiva reduz significativamente os custos de fiação, ideal para pontos de monitoramento remoto sem acesso a energia.

2. Compatibilidade química ampla

   A combinação de caixa de PP, rotor PVDF e eixo de titânio funciona bem com água pura, águas residuais, soluções ácidas/alcalinas, água do mar e água de resfriamento circulante.

3. Proporção de deslocamento larga para condições de trabalho versáteis

   20O amplo intervalo de medição garante uma detecção fiável a uma velocidade baixa de 0,3 m/s e evita a abrasão excessiva a um máximo de 6 m/s, cobrindo linhas de produção de carga variável com um único sensor.

4. Baixa manutenção e longa vida útil

   Não há componentes eletrónicos submersos em meios de processo, apenas a roda de remoção gira.Minimizar os ciclos de desmontagem e calibração durante a operação contínua a longo prazo.

5. Instalação flexível para grandes gasodutos

   Especialmente otimizado para tubos industriais de 5" 8". Combinado com acessórios completos de montagem GF, permitindo a instalação a quente sem drenar ou parar o gasoduto.

6. Alta precisão e excelente repetibilidade

   A repetibilidade de ± 0,5% fornece dados consistentes a longo prazo, perfeitamente adequados para sistemas de medição do caudal, proteção da bomba e controlo do caudal.

Sistema de osmose inversa de água pura/RO, tratamento de águas residuais, circulação de água de arrefecimento, transferência de fluidos químicos, sistemas de circulação de água de centrais elétricas
