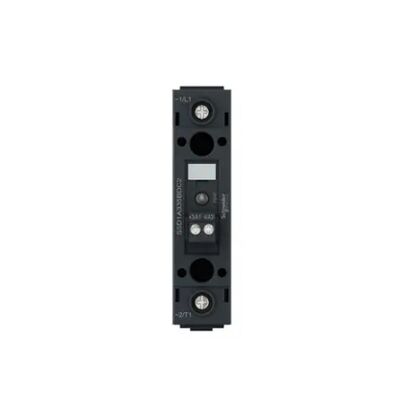

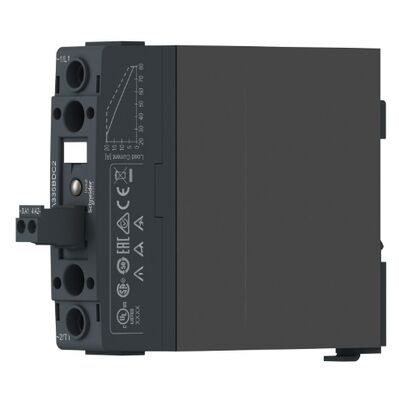

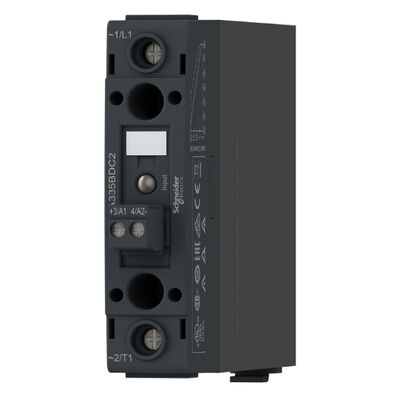

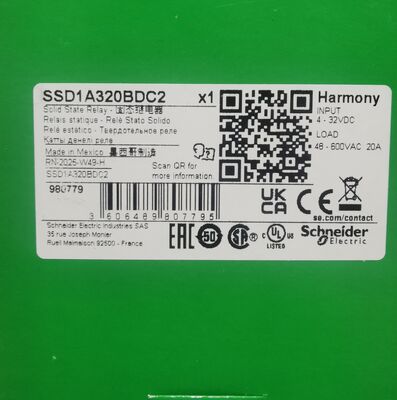

Schneider Electric SSD1A320BDC2 Relé de Estado Sólido SSR Montagem em Trilho DIN 20A Corrente de Carga 48-600V AC Saída 4-32V DC Controle

  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
  • Schneider Electric SSD1A320BDC2 Solid State Relay SSR DIN Rail Mount 20A Load Current 48-600V AC Output 4-32V DC Control
Lugar de origem México
Marca Schneider
Certificação CE
Número do modelo SSD1A320BDC2
Quantidade de ordem mínima 1
Preço US$40
Detalhes da embalagem CAIXA
Tempo de entrega 6-8 semanas
Termos de pagamento L/C,D/A,D/P,T/T,Western Union
Habilidade da fonte 500 unidades
Detalhes do produto
Carregar corrente 0,1…20A sobretensão transitória 1200 v
Corrente de INRUSH 300 A a 60 Hz Queda de tensão máxima <1,3 V no estado
Destacar

Relé de estado sólido atual de carga 20A

,

SSR de saída 48-600V CA

,

Relé de trilho DIN de controle 4-32V DC
Deixe um recado
Descrição de produto
Schneider Electric SSD1A320BDC2 SSR-Trilho DIN, 1 Fase, Saída AC 48-600V, Controle DC 4-32V, 20A, Plugue de Parafuso
O Relé de Estado Sólido Harmony SSD1A320BDC2 é um relé modular de alto desempenho para trilho DIN, projetado para aplicações industriais que exigem comutação confiável de cargas AC com tecnologia de comutação em passagem por zero.
Visão Geral do Produto
Gama Principal de Produtos Relés de Estado Sólido Harmony
Tipo de Produto Relé Modular para Trilho DIN
Nome do Dispositivo SSD1
Configuração Configuração de contator com entrada de parafuso plugável
Especificações Elétricas
Número de Canais 1
Número de Fases 1 Fase
Corrente Nominal 20 A
Tensão de Saída 48-600 V AC
Tensão do Circuito de Controle 4-32 V DC
Modo de Comutação Comutação em Passagem por Zero
Frequência de Operação 47-440 Hz
Regime de Serviço Nominal Ininterrupto
Características de Controle
Tensão de Ativação 4 V DC para ligar
Tensão de Desativação 1 V DC para desligar
Faixa de Corrente de Entrada 10-15 mA
Sinalização Local LED (verde) para tensão de controle
Especificações de Desempenho
Corrente de Carga 0.1-20 A
Sobretensão Transitória 1200 V
Corrente de Partida 300 A a 60 Hz
Queda de Tensão Máxima <1.3 V em estado ligado
Classificações do Controlador de Motor
120 V AC 0.37 kW / 0.5 hp
240 V AC 1.12 kW / 1.5 hp
480 V AC 2.24 kW / 3 hp
Mecânica e Instalação
Suporte de Montagem Trilho DIN simétrico de 35 mm (IEC 60715)
Terminais de Entrada Terminais de parafuso plugáveis, 0.08-3.30 mm² (AWG 28-12)
Terminais de Saída Parafuso telescópico, 0.75-10 mm² (AWG 20-8)
Torque de Entrada 0.5 N.m (5 lb.in)
Torque de Saída 2-2.2 N.m (18-20 lb.in)
Isolamento e Segurança
Rigidez Dielétrica 4 kV AC (circuito de entrada/saída, entrada/saída para carcaça)
Tensão de Impulso Nominal Suportada 6 kV (circuito de entrada/saída, entrada/saída para carcaça)
Resistência de Isolamento 1000 MΩ a 500 V DC
