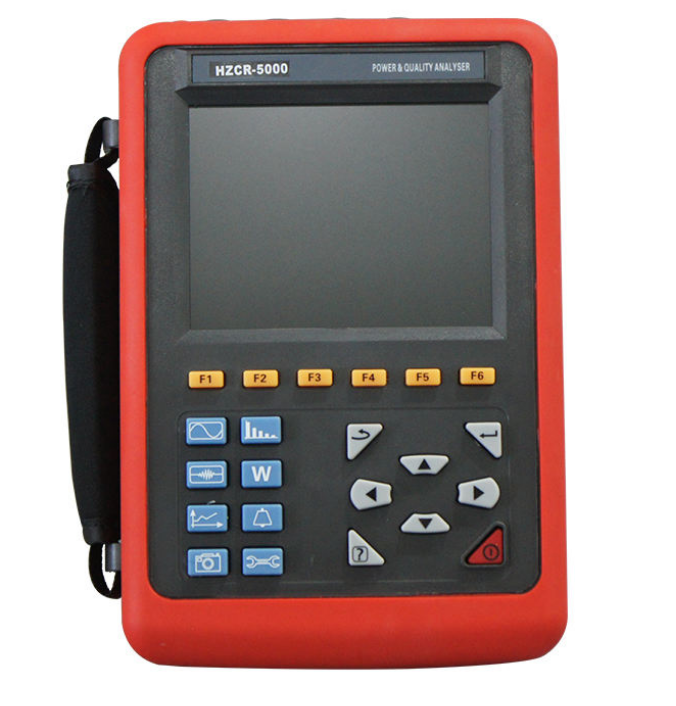

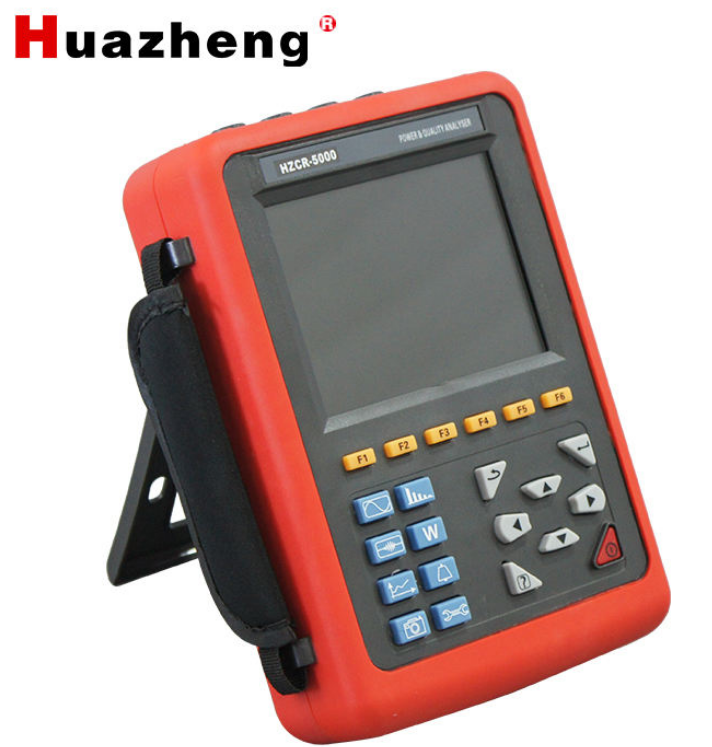

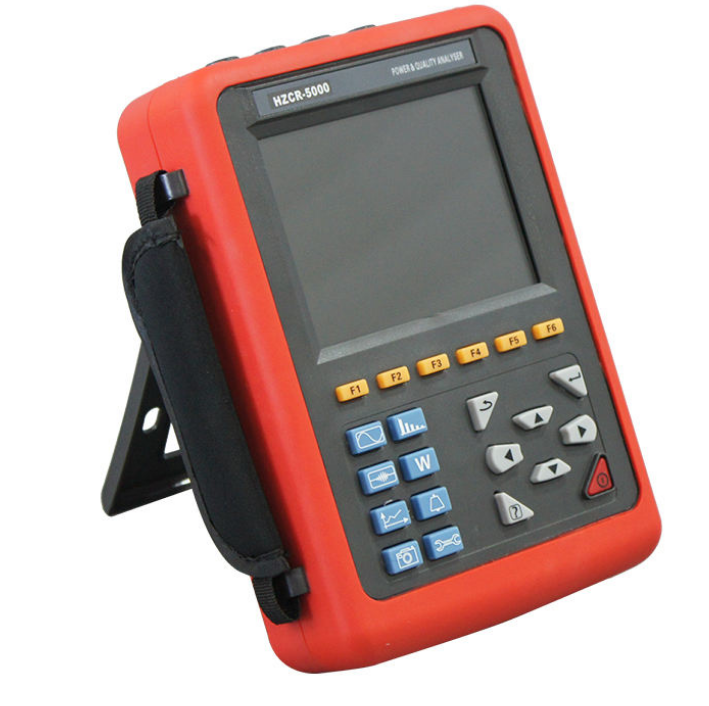

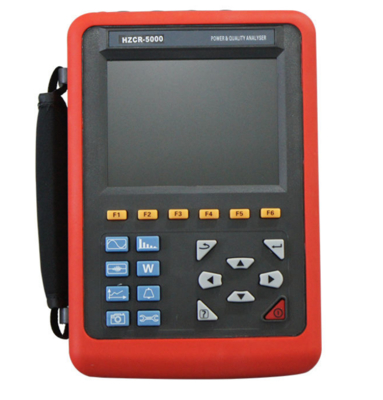

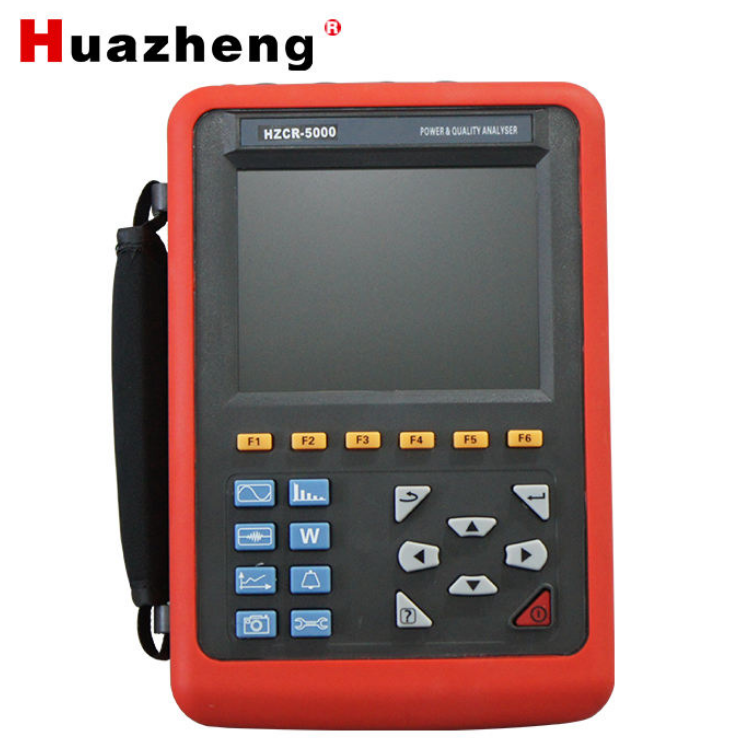

HuaZheng HZCR-5000 Analisador de Qualidade de Potência de 3 fases

O Analisador de Qualidade de Energia HZCR-5000 é um instrumento de teste abrangente, cuidadosamente desenvolvido pela nossa empresa e especialmente projetado para testes de campo trifásicos, multifuncional e inteligente, com operação homem-máquina concisa. É fácil de usar, possui tela LCD grande, alta resolução, interface em chinês e inglês, estrutura de concha à prova de choque e assim por diante. Pode medir simultaneamente a corrente de 4 canais (corrente trifásica ABC e neutro), tensão de 4 canais (tensão trifásica ABC e tensão da linha neutra para o terra), valor de pico da tensão de corrente, valor máximo/mínimo em um período, fator de desequilíbrio trifásico, cintilação de tensão de curto prazo, fator K do transformador, potência ativa, potência reativa, potência aparente, fator de potência e fator de potência de deslocamento, potência ativa, potência reativa, potência aparente, distorção harmônica total e harmônicos, etc.; Exibe forma de onda em tempo real, gráficos de barras de razão harmônica de corrente e tensão; Captura dinamicamente a mudança instantânea da corrente de tensão, monitorando a corrente de partida, monitorando os parâmetros de energia e gerando a lista de alarmes, gerando o gráfico de tendências para um longo período de registro de dados de teste.

Nas aplicações de energia atuais, cada vez mais equipamentos de grande potência, falhas na rede elétrica tornaram-se cada vez mais complexas, com o desenvolvimento da indústria, o que exige cada vez mais qualidade da energia elétrica. Fornecemos este analisador de qualidade de energia para isso, com o qual você pode solucionar problemas de sistemas de energia complexos de forma mais rápida e precisa, e monitorar e manter os parâmetros de qualidade de energia de forma mais abrangente e sistemática.

O analisador de qualidade de energia HZCR-5000 adota a arquitetura de processador duplo DSP + ARM, o DSP é usado para coleta de dados e processamento de algoritmos, o ARM é usado para o protocolo de comunicação e o processamento da interface homem-máquina; A aquisição de sinal analógico é feita por 2 peças AD7655 da empresa ADI. A resolução para AD7655 é de 16 bits e é uma amostragem síncrona de 4 canais. A taxa de amostragem mais alta pode atingir 1 MSPS, para garantir a precisão do canal e a integridade das informações, e não perderá nenhuma alteração transitória na rede, pode detectar com mais precisão a subida e descida drástica da forma de onda transitória e a interrupção instantânea da forma de onda; A frequência de trabalho do DSP é superior a 200 MHZ, para poder monitorar a rede elétrica em tempo hábil e ajustar dinamicamente a frequência de amostragem para realizar a sincronização da frequência de energia e da frequência de amostragem; Usando uma tela LCD colorida de 5,6 polegadas, uma resolução de 640 pontos x 480 pontos, com diferença de cor de exibição diferente entre os parâmetros de fase, forma de onda, diagrama vetorial, razão harmônica, o usuário pode entender de forma mais eficiente e intuitiva o estado dos parâmetros da rede elétrica. A memória flash embutida pode armazenar 60 grupos de capturas de tela ao mesmo tempo, 150 grupos de captura de forma de onda de tensão/corrente transitória e 12800 grupos de lista de alarmes. O modelo de detecção de corrente de partida pode capturar continuamente a forma de onda da corrente de partida por 100 s. Cartão de memória de 2G embutido para armazenar o registro da curva de tendência, gravando simultaneamente 20 parâmetros (pode escolher de acordo com a necessidade) coletar dados uma vez a cada cinco segundos, os registros da curva de tendência podem ser armazenados por 300 dias.

O Analisador de Qualidade de Energia também é chamado de: Analisador de Qualidade de Energia Trifásico Inteligente, Analisador de Qualidade de Energia Multifuncional, que simultaneamente com as funções de analisador de harmônicos, medidor de volt-ampere de fase, testador de parâmetros elétricos. Aplica-se à indústria de eletricidade, petroquímica, metalurgia, ferrovias, empresas de mineração, instituições de pesquisa científica, departamento de metrologia.Especialmente adequado para análise e diagnóstico abrangentes em todos os parâmetros elétricos de tensão, corrente, potência, harmônicos e fase.
