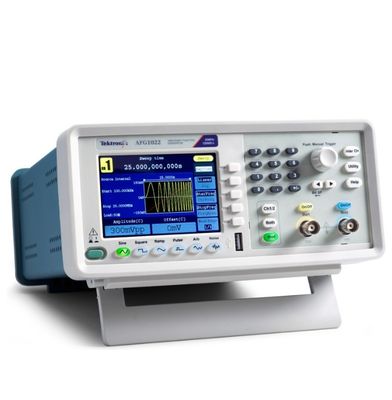

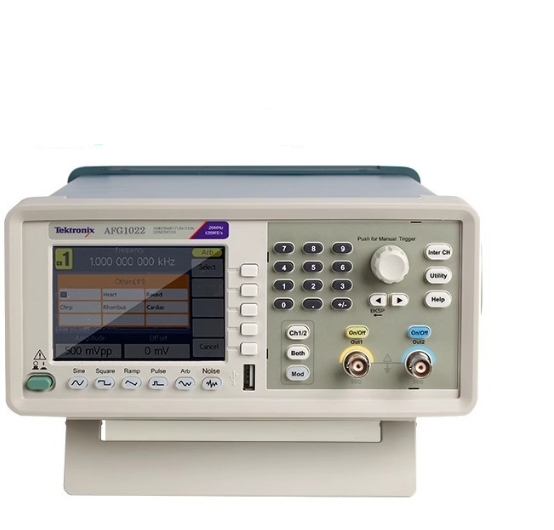

Gerador de Funções Arbitrárias Tektronix AFG1022 25MHz Gerador de Funções Aleatórias

O Gerador de Funções Arbitrárias da Série AFG1000 oferece uma ferramenta de geração de forma de onda com a melhor relação preço-desempenho. Ele inclui dois modelos com canais duplos, largura de banda de até 60 MHz e amplitude de saída de até 10 Vp-p. Os quatro modos de execução, 50 formas de onda embutidas de uso frequente e o contador de frequência embutido de 200 MHz cobrem a maioria das necessidades de geração de forma de onda em seus experimentos e trabalhos de teste. O LCD TFT de 3,95 polegadas, botões de atalho, interface USB e software para PC fornecem as maneiras mais intuitivas de configurar o instrumento.

Principais especificações de desempenho

• Canais duplos, formas de onda senoidais de 25 MHz ou 60 MHz, formas de onda quadradas de 12,5 MHz ou 30 MHz
• 14 bits, formas de onda arbitrárias de 125 MS/s ou 300 MS/s com comprimento de registro de 8 k pontos
• Amplitude de 1 mVp-p a 10 Vp-p em cargas de 50 Ω

Principais recursos

Aplicações

Desempenho e recursos

Faixa de forma de onda senoidal de 1 μHz a 25 MHz ou 60 MHz, com resolução de 12 dígitos ou 1 μHz e uma base de tempo de alta estabilidade de deriva ±1 ppm, fornece grande fidelidade de sinal no domínio da frequência. Com 1 mVp-p a 10 Vp-p faixa de amplitude de saída e resolução de 14 bits ou 1 mVp-p em toda a faixa de frequência, não há mais necessidade de comprometer entre a amplitude de saída e a frequência.

Quatro modos de execução diferentes cobrem a maioria dos casos de uso com uma solução econômica. 50 formas de onda padrão e arbitrárias de uso mais frequente são embutidas para fácil acesso. Memória de formas de onda arbitrárias de até 8 K pontos permite que os usuários repliquem sinais do mundo real capturados com um osciloscópio Tektronix ou definidos com ArbExpress. O contador de frequência embutido de 200 MHz e resolução de 6 dígitos é uma maneira fácil e precisa de medir frequências/períodos/larguras de pulso/ciclos de trabalho.
