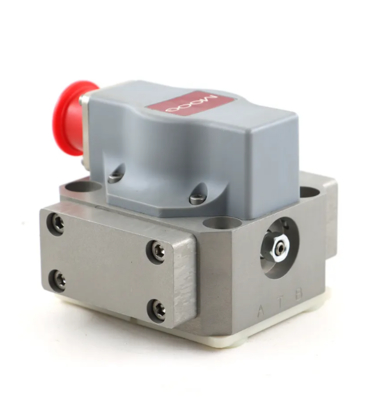

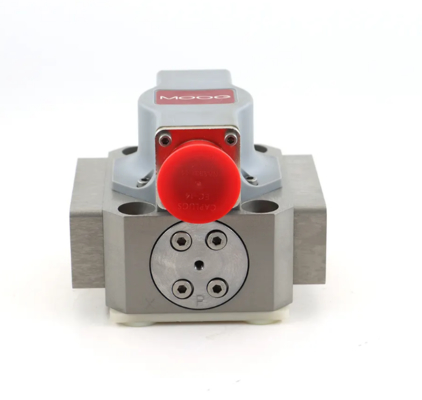

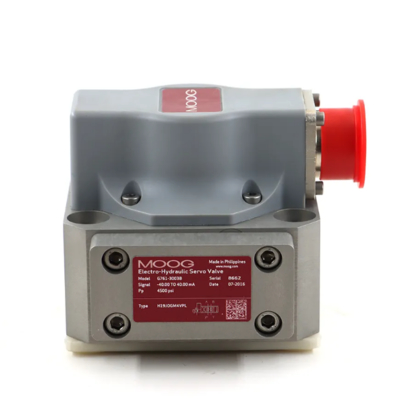

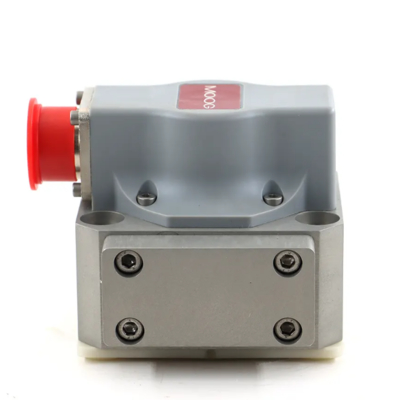

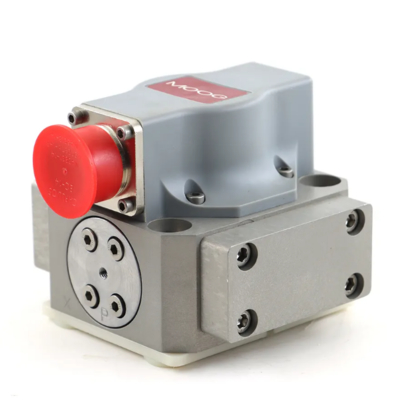

Valvulas hidráulicas de servo MO-OG série G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B Valvulas hidráulicas de solenoide

As válvulas de serviço de regulação de caudal da série G761/761 são válvulas de aceleração para aplicações de 3 e de preferência de 4 vias.Projeto em duas fases que abrange os fluxos de 4 a 63 l/min (l a 16.5 gpm) a 35 ba ((500 psi) de queda de pressão da válvula por bobina de aterragem.
O estágio de saída é um centro fechado, de quatro direcções, o estágio piloto é um motor simétrico de dupla bocal e flapper, acionado por um motor de travagem de ar duplo, com torque seco.A retroalimentação mecânica da posição da bobina é fornecida por uma mola de alavanca, O projeto da válvula é simples e robusto para operação confiável, longa vida
O projeto é simples e robusto para uma operação confiável e de longa duração.
A fase piloto é constituída por um motor de binóculo seco simétrico com dois bicos.
A bola de carburo na extremidade do fio de retroalimentação é um
Requisito de projecto obrigatório que assegure uma elevada precisão, uma operação fiável e uma longa vida útil.Todas as nossas válvulas de serviço são conhecidas pela sua alta precisão e operação fiável, mesmo nas aplicações industriais mais duras..
Estas válvulas são adequadas para sistemas de controlo de posição, velocidade, pressão ou força eletro-hidráulica com elevada dinâmica
requisitos de resposta.
Projeto da válvula
Padrão de montagem
Pressão máxima de funcionamento nas portas P, T, A, B
Fase piloto
Fluxo nominal a Ap, 35 bar/terreno
(500 psi/terreno de piscina)
Tempo de resposta de 0 a 100% do curso
2 fases, com bobina e bucha e motor de binário seco
15010372-004-04-0-92
315 bar (4,500 psi)
Flapper do bico
4 l/min
(1 gpm)
5 ms
10 y/min
(2,5 gpm)
19 l/min
(5 gpm)
38 l/min
(10 gpm)
7 ms
63 l/min
(16,5 gpm)
