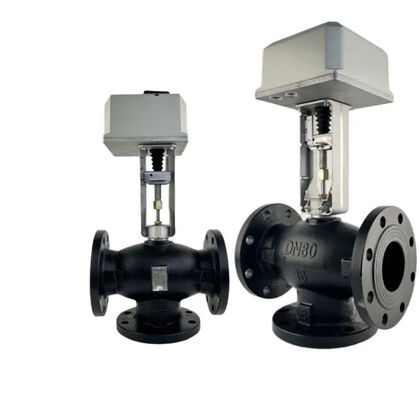

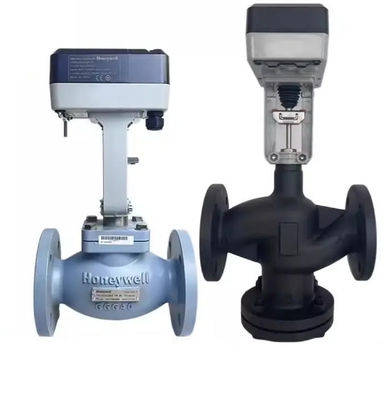

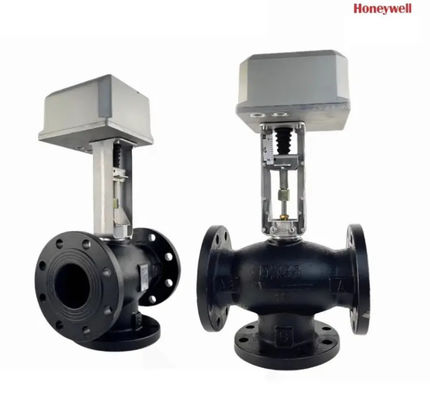

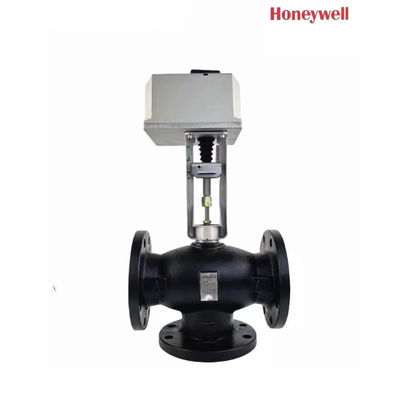

Honeywell ML7421 Válvula de Temperatura Elétrica de Duas Vias com Controle Proporcional Integral, Material de Contato de Cobre e Balanceamento Dinâmico

CARACTERÍSTICAS • Instalação rápida e fácil. • Não requer ligação separada. • Curso de 3/4 pol. (20 mm) no ML7421A; curso de 1-1/2 pol. (38 mm) no ML7421B. • Não requer ajustes. • Posicionamento preciso da válvula. • Sinal de entrada selecionável de 0(2) a 10 Vcc/0(4) a 20 mA. • Feedback de posição. • Fim de curso com limitação de força. • Operador manual. • Ação direta ou reversa. • Motor síncrono. • Design resistente à corrosão. • Livre de manutenção. • Recorte para conector de conduíte

Geral No ML7421, o acionamento de um motor síncrono é convertido no movimento linear da haste do atuador usando uma transmissão de engrenagem sem-fim. Uma presilha de retenção do botão conecta a haste do atuador à haste da válvula. O sensor de força interno, usando microinterruptores instalados, desliga o atuador quando a força especificada da haste é atingida. Operação Manual O ML7421 está equipado com um botão de operador manual (ver Fig. 7) para abrir ou fechar a válvula em caso de falha de energia. Desligue ou desconecte a fonte de alimentação antes de operar manualmente o ML7421. Para operar, pressione o botão do operador manual e gire o botão no sentido anti-horário para mover a haste para baixo ou no sentido horário para mover a haste para cima. Se o atuador for retornado ao controle automático, o botão do operador manual é destravado automaticamente. NOTA: Se o botão do operador manual não for pressionado enquanto girado, ele gira apenas uma curta distância antes de se desengatar automaticamente sem a retomada da energia. IMPORTANTE: A operação manual permite uma força de fechamento muito alta que pode travar o fuso do atuador, excedendo a classificação dos interruptores de força e parando o motor. Após uma operação manual de fechamento da válvula, solte o fuso uma volta girando o botão do operador manual para que o operador manual se desengate automaticamente na retomada da energia. Entrada de Sinal (+) A faixa do sinal de entrada analógica (+) é definida na fábrica para 0 a 10 Vcc. Alterar a posição do plugue seletor W2 define a faixa para 2 a 10 Vcc. Alterando a posição W4 para mA (ver Fig. 8), as faixas são 0(4) a 20 mA. Os plugues seletores W1, W2, W3 e W4 estão posicionados na parte traseira da folha de proteção da placa de circuito impresso. Consulte a Fig. 8 para a localização dos plugues seletores. Fig. 7. Botão do operador manual ML7421A,B. Falha na Entrada de Sinal Usando o plugue seletor W1, o atuador pode ser configurado para funcionar em uma de três posições em caso de falha de sinal: 1. 0% — A posição do atuador corresponde ao sinal de 0 ou 2 Vcc 2. 50% — Haste do atuador na posição intermediária 3. 100% — Posição do atuador de acordo com o sinal de 10 Vcc NOTA: W1 é definido de fábrica em 50%. Se W4 estiver definido para a posição mA, o atuador sempre funcionará em 0%. W1 (W4) W3 W4 V
