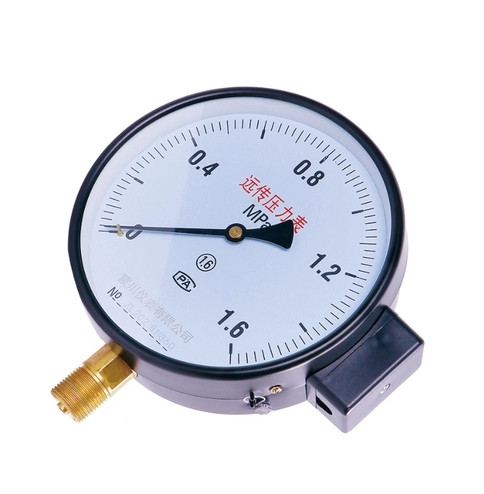

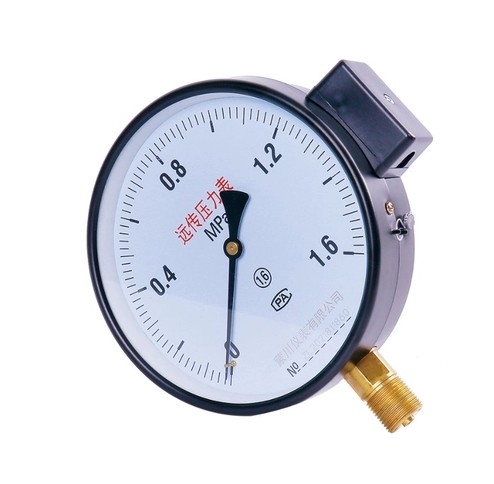

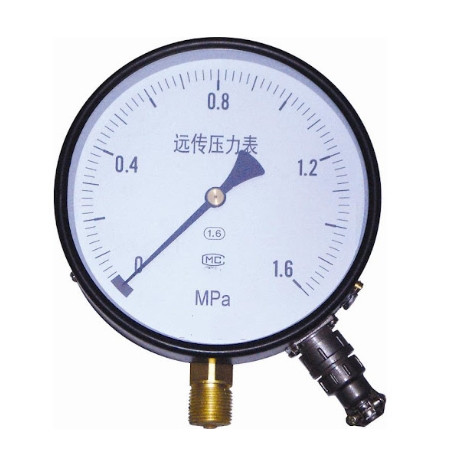

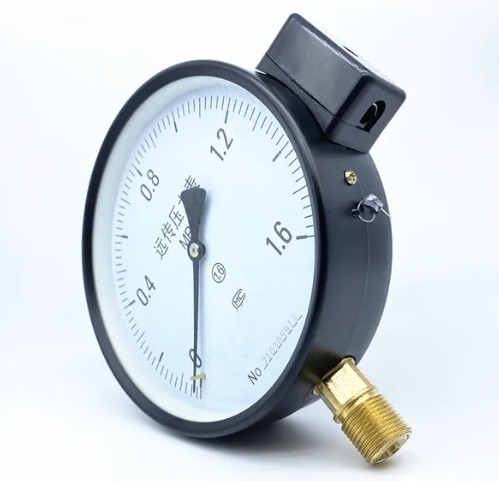

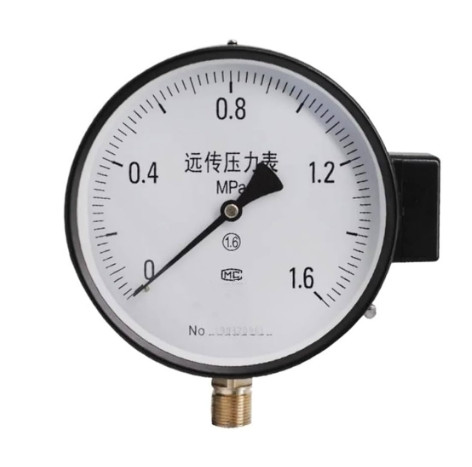

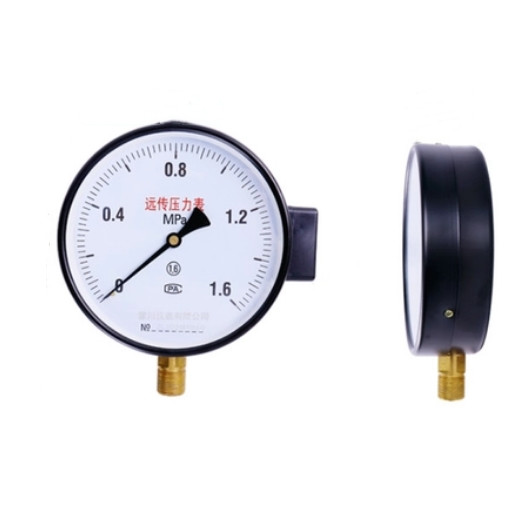

Medidor de Pressão de Transmissão Remota com Sensor Remoto MC YTZ150 Resistência

MC YTZ150 Medidor de pressão de transmissão remota de resistência 1,6 -40-60 °C M20*1,5 170*180*75 Medidor de pressão de sensor remoto

Introdução

O manômetro refere-se a um instrumento que usa componentes elásticos como componentes sensíveis para medir e indicar pressão superior à pressão ambiente.Abrange quase todos os processos industriais e campos de investigação científicaPode ser visto em todos os lugares nos campos da rede de tubulações de aquecimento, transmissão de petróleo e gás, sistema de abastecimento de água e gás, fábricas e lojas de reparação e manutenção de veículos.Especialmente no processo de controlo de processos industriais e medição técnica, uma vez que o elemento elástico sensível do manômetro mecânico tem as características de elevada resistência mecânica e de produção conveniente,O manômetro mecânico é cada vez mais utilizado.

Especificações

Princípio de funcionamento

O manômetro utiliza a deformação elástica dos elementos sensíveis (tubo de Bourdon, fole, fole) do relógio,e então a deformação de pressão é transmitida para o ponteiro pelo mecanismo de conversão do movimento no relógio, fazendo com que o ponteiro gire para exibir a pressão.

Estrutura principal

Furo de transbordamento: no caso de uma emergência que o tubo de Bourdon estourar, a pressão interna será liberada para o exterior através do buraco de transbordamento para evitar que o painel de vidro estoure.Notas: Para manter o funcionamento normal do buraco de transbordamento, deve deixar-se um espaço de, pelo menos, 10 mm atrás da mesa e o buraco de transbordamento não pode ser modificado nem fechado.
Indicador: Além dos indicadores padrão, outros indicadores também são opcionais.
Painel de vidro: Além do vidro padrão, outros materiais especiais de vidro, como vidro temperado e vidro não refletor, também são opcionais.
Classificação de desempenho: tipo comum (padrão), tipo comum para vapor (M), tipo resistente ao calor (H), tipo resistente às vibrações (V),Tipo resistente às vibrações para vapor (MV), resistente ao calor e resistente às vibrações (HV).
Método de tratamento: tratamento sem óleo/sem água para remover a água ou o óleo remanescentes na parte molhada durante o fabrico.
Designação exterior: a cor da concha deve ser especificada para além da cor padrão.
Valva de aceleração: para reduzir a pressão pulsante, a válvula de aceleração é instalada na entrada de pressão.

Use a atenção

1O contador deve ser vertical: uma chave inglesa de 17 mm deve ser utilizada para apertar durante a instalação e a caixa não deve ser torcida à força; as colisões devem ser evitadas durante o transporte;
2A temperatura do ambiente circundante deve ser de -25°C a 55°C;
3A frequência de vibração do ambiente de trabalho é inferior a 25 Hz e a amplitude não é superior a 1 mm;
4. Devido à elevada temperatura ambiente durante a utilização, o valor de indicação do instrumento não retorna a zero ou o valor de indicação está fora da tolerância,você pode cortar o tampão de borracha de vedação na parte superior do caso para fazer a cavidade interna do instrumento comunicar com a atmosfera;
5- A gama de utilização do instrumento deve situar-se entre 1/3 e 2/3 do limite superior;
6Os dispositivos de isolamento devem ser adicionados quando se medem meios corrosivos, meios susceptíveis de cristalizar e meios de alta viscosidade.
7O contador deve ser verificado com frequência (pelo menos uma vez a cada três meses) e, se for detectado qualquer mau funcionamento, deve ser reparado a tempo;
8Se o instrumento for considerado inválido ou danificado devido à má qualidade de fabrico em condições normais de armazenagem e utilização, no prazo de seis meses a contar da data de saída da fábrica,A empresa será responsável pela reparação ou substituição;
9É necessário um instrumento para medir os meios corrosivos e as condições exigidas devem ser indicadas no momento da encomenda.

Medidores de pressão na norma nacional "Medidores de pressão gerais" GB/T1226-2001 n.o 4.1.2 Os manômetros são classificados em função das juntas roscadas e dos métodos de instalação: manômetros de pressão de montagem directa, manômetros de pressão de montagem incorporada (montagem em painel),superfície de pressão de montagem convexa (montagem na parede).
10.A posição de instalação do manômetro deve satisfazer os requisitos do estado de instalação, o mostrador não deve ser colocado horizontalmente,e a altura da posição de instalação deve ser conveniente para o pessoal observar.
11A distância entre o local de instalação do manômetro e o ponto de medição da pressão deve ser o mais curta possível para garantir uma boa vedação e nenhuma fuga.
12- deve haver um amortecedor na extremidade frontal do manômetro instalado; para facilitar a inspecção, deve ser instalada uma válvula de desligamento debaixo do instrumento;quando o meio estiver sujo ou houver pressão de pulso, filtros, tampões e gás estabilizado podem ser utilizados
