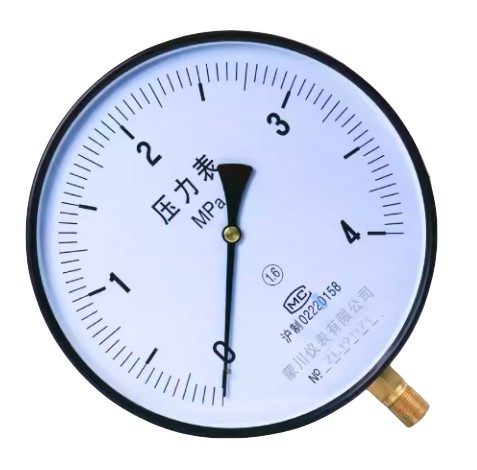

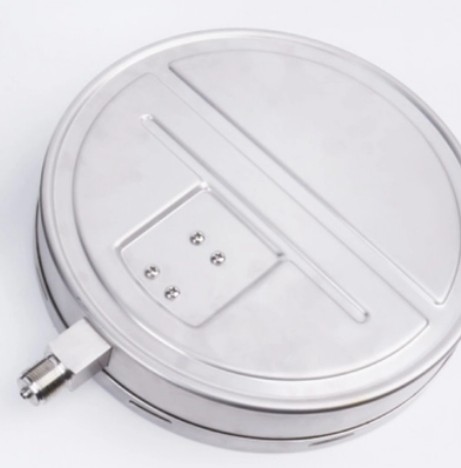

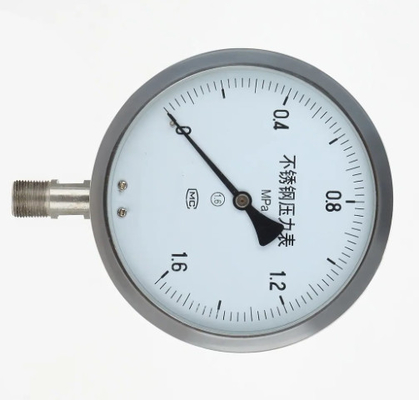

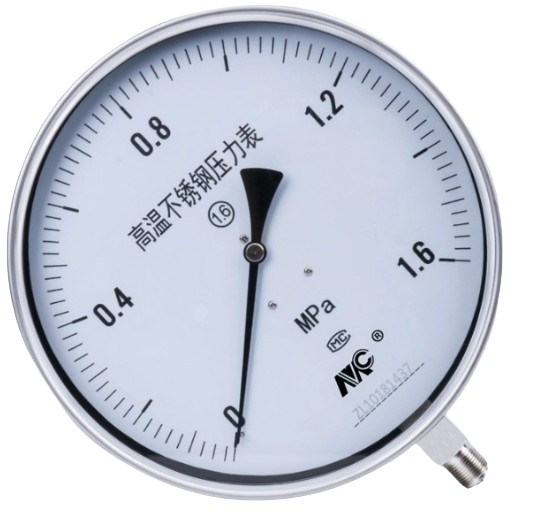

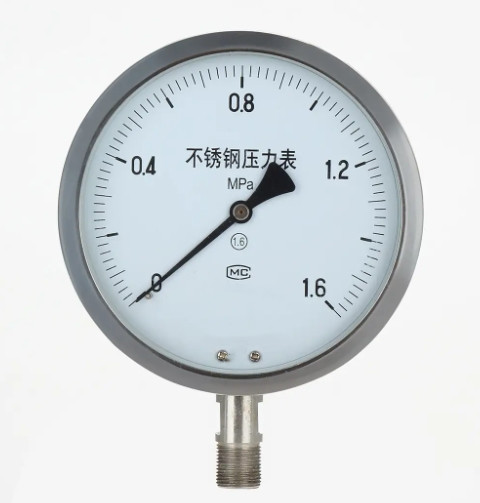

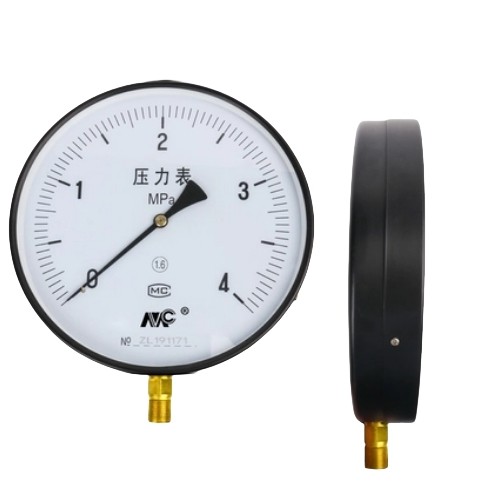

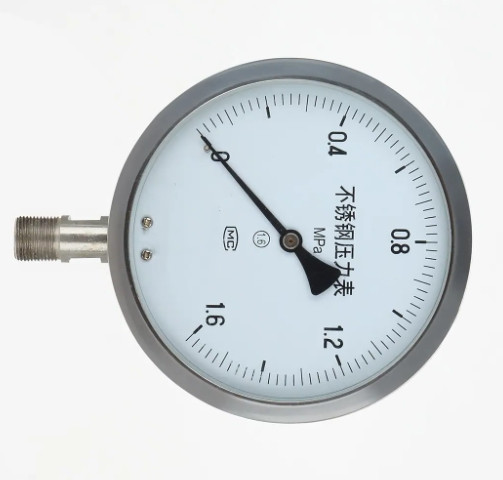

MC Y250BF 0-60mpa Medidor de pressão diferencial para óleo Água Ar

Feito na China MC 1.6 -40-180℃ medidor de pressão negativa Y250BF usado em óleo, gás e água

Introdução

O manômetro (nome em inglês: pressure gauge) refere-se a um elemento elástico como elemento sensível, mede e instrui acima do medidor de pressão ambiente, a aplicação generalizada, quase em todo o processo industrial e campos de pesquisa. Na rede de tubos de aquecimento, transmissão de óleo e gás, abastecimento de água, sistema de abastecimento de gás, oficina de manutenção de veículos, etc., pode ser visto em todos os lugares. Especialmente no processo de controle de processo industrial e medida de tecnologia, devido à flexibilidade do sensor de manômetro mecânico, possui alta resistência mecânica e a produção é conveniente, espere por uma característica, faça com que o manômetro mecânico seja amplamente utilizado.

Especificação

O princípio de funcionamento

O manômetro por elemento sensível dentro da tabela (tubos de Bourdon, foles, foles) de deformação elástica, novamente pelo mecanismo de transformação de movimento na tabela transformará a deformação da pressão em um ponteiro, rotação do ponteiro para exibir a pressão.

A estrutura principal

O orifício de transbordamento: se produzir ruptura do tubo de Bourdon em emergências, a pressão interna para liberar através do orifício de transbordamento para o mundo exterior, para evitar a ruptura do painel de vidro. Observação: para manter o desempenho normal do orifício de transbordamento, é necessário reservar pelo menos 10 mm de espaço na parte traseira da tabela, eles não podem transformar ou transbordar a represa. Ponteiro: além do ponteiro padrão, outros ponteiros são opcionais. Painel de vidro: além do vidro padrão, outros vidros especiais, como vidro temperado, vidro refletivo são opcionais. Classificação de desempenho: regular (padrão), vapor com comum (M), tipo resistente ao calor (H), resistência ao modo de vibração (V) vapor com modo de vibração (MV) resistente ao calor ao modo de vibração (HV) Manuseio: proibido óleo/CAI no tratamento de água de fabricação para remover o residual no líquido de água ou óleo. Especificado: cor da carcaça externa, além da cor padrão, deve ser especificada. Válvula de estrangulamento (opcional): para reduzir a pressão flutuante, a válvula de estrangulamento é instalada na entrada de pressão.

Atenção ao uso

1, o instrumento deve ser instalado verticalmente: 17 mm devem ser usados ​​quando a chave for usada para apertar, não deve ser uma caixa torsional forte; Deve evitar tocar ao transportar. Bater:

2, o instrumento usando apropriado na temperatura ambiente de 25-55 ℃;

3, o uso da frequência de vibração do ambiente de trabalho< 25 hz, a amplitude não é superior a 1 mm; 12000一.

4, o uso da temperatura ambiente chinesa é muito alta, indicando o valor do instrumento não volta a zero ou aparece, indicando que o erro pode abrir a tampa de borracha de vedação da caixa superior, fazer com que o lúmen do instrumento e a atmosfera estejam interligados

5, o uso da faixa do instrumento, deve estar entre o limite superior de 1/3 ~ 213;

6, na medição de meio corrosivo, pode ser o meio de cristalização, a viscosidade do meio maior deve adicionar um dispositivo de isolamento; Manômetro (figura 5)

7, o instrumento deve ser verificado regularmente (pelo menos uma vez a cada três meses), se descobrir falhas, deve ser reparado imediatamente;

8, instrumento a partir da data de entrega, se meio ano em condições normais de armazenamento de uso, encontrar falhas ou danos devido à má qualidade, pela empresa responsável pela reparação ou troca;

9, precisa medir o instrumento de meio corrosivo, deve indicar o requisito ao fazer o pedido.

O manômetro em quase todos os processos industriais e pesquisas científicas. Na rede de tubos de aquecimento, transmissão de óleo e gás, abastecimento de água, sistema de abastecimento de gás, oficina de manutenção de veículos, etc., pode ser visto em todos os lugares. Especialmente no processo de controle de processo industrial e medida de tecnologia, devido à flexibilidade do sensor de manômetro mecânico, possui alta resistência mecânica e a produção é conveniente, espere por uma característica, faça com que o manômetro mecânico seja amplamente utilizado.

Princípio de seleção

1, a seleção do tipo

A seleção do tipo de instrumento deve atender aos requisitos do processo. Se você precisa de transmissão remota, gravação automática ou a polícia; A natureza do meio medido (como a temperatura do tamanho do meio medido, viscosidade, corrosão, grau de sujeira, se é inflamável e explosivo, etc.) é apresentada requisitos especiais para o instrumento, condições ambientais no local (como umidade, temperatura, intensidade do campo magnético, vibração, etc.) para tipos de instrumentos de requisitos, etc. Portanto, escolher corretamente os tipos de instrumentos de acordo com o requisito técnico é garantir o trabalho normal do instrumento e a premissa importante de segurança na produção. Como o manômetro normal dos tubos de mola com liga de cobre usando aço de liga (alta tensão), e os manômetros de hidrogênio os materiais dos tubos de mola estão usando aço carbono ou aço inoxidável, não são permitidos usar liga de cobre. Por causa da amônia e do cobre para produzir reação química, explodirá, então os manômetros gerais não podem ser usados ​​para medição de pressão de amônia. O manômetro de oxigênio com manômetro normal no aspecto da estrutura e do material pode ser exatamente o mesmo, apenas o oxigênio com manômetro de óleo deve ser proibido. Porque o óleo no sistema de oxigênio causa facilmente explosão. O manômetro de oxigênio usado na calibração, não como o manômetro comum usando óleo como meio de trabalho, e o manômetro de oxigênio para evitar estritamente o contato com o óleo na loja. Se deve usar o manômetro de óleo existente para medir a pressão do oxigênio, deve ser limpo com tetracloreto de carbono repetidamente antes de usar, verifique cuidadosamente até que não haja óleo.

2, a determinação da faixa de medição

Para manter o componente elástico pode funcionar de forma confiável dentro do escopo da segurança da deformação elástica, ao selecionar a faixa, deve, de acordo com o tamanho da pressão medida e a mudança de velocidade da pressão, folga suficiente, portanto, o limite superior do manômetro deve ser maior do que o processo na produção de possível valor máximo de pressão. De acordo com "regulamentos técnicos de projeto de controle químico", a estabilidade da medição, a pressão máxima de trabalho não deve exceder 2/3 do valor limite superior da medição; Medindo a pressão de pulso, a pressão máxima de trabalho não deve exceder o valor limite superior da medição de 1/2; Ao medir alta pressão, a pressão máxima de trabalho não deve exceder 3/5 do valor limite superior da medição, geralmente a pressão medida no máximo, um valor pequeno não deve ser inferior a 1/3 do valor limite superior da medição do instrumento, para garantir que o instrumento tenha uma relação linear entre a saída e a quantidade de entrada. De acordo com os parâmetros medidos do máximo e do mínimo, o instrumento calculado, após o chão, não valorize diretamente como um instrumento de faixa de medição. Nós, ao escolher o instrumento na escala do limite, devemos ser selecionados nos regulamentos do estado, a série padrão. A faixa de medição do manômetro da série padrão são: China - 0,1-0,06, 0,15:,1,6 0 e 1, 2,5, 4, 6, 10 x10 "MPa (onde n é um inteiro natural pode ser positivo e negativo)

3, o nível de precisão

De acordo com o processo para permitir o erro absoluto máximo e o instrumento selecionado mais cheng, calcule os instrumentos permitem o máximo citado por engano, é pobre, nos regulamentos do estado, o grau de precisão de determinar a precisão do instrumento. Em geral, escolhe os instrumentos de precisão, os resultados da medição são mais precisos e confiáveis. Mas não pode pensar, quanto maior a precisão do instrumento, melhor, porque a precisão do instrumento em geral, quanto mais caro, operação e manutenção, mais problemas．
