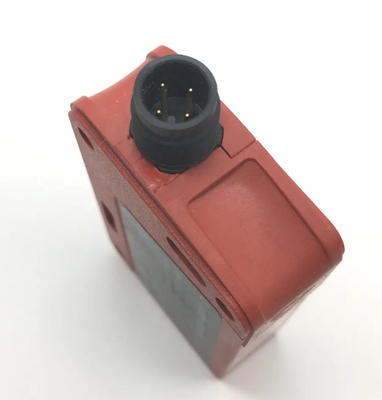

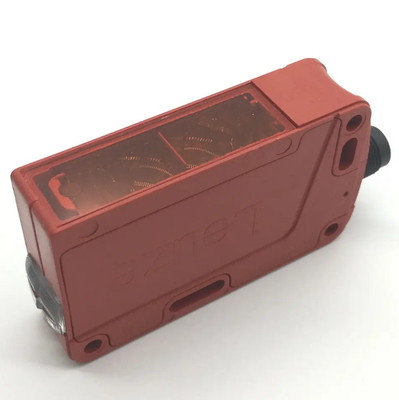

Sensor fotoelétrico retroreflector polarizado PRK 46B/7D-S12

Especificações Dados ópticos Limite de alcance operacional tipo (TK(S) 100x100) 1) 1) Limite de alcance operacional tipo: alcance máximo alcançável sem reserva de desempenho 0,05...18 m Alcance operacional 2) 2) Alcance operacional:Intervalo recomendado com reserva de desempenho ver tabelas Fonte de luz 3) 3) Esperança média de vida 100,000 h a uma temperatura ambiente de 25°C LED (luz modulada) Comprimento de onda 620nm (luz vermelha visível, polarizada) Temporização Transistor de frequência de comutação: 500Hz, relé: 20Hz Tempo de resposta do transistor: 1ms,relés: 25ms Retardo antes da partida (a) ondulação residual) ondulação residual 15% da UB Corrente de circuito aberto 20mA Saída de comutação.../66... 2 saídas de comutação push-pull 5) pin2: comutação escura PNP, comutação luz NPN pin4: comutação luz PNP,NPN comutação escura 5) As saídas de comutação push-pull não devem ser ligadas em paralelo.../44.... 2 saídas de comutação PNP, pin2: comutação escura PNP, pin4: comutação de luz PNP.../4.... Saída de comutação PNP, pin4: comutação de luz Tensão de sinal alta/baixa100mA Com saída de comutação do relé Voltagem de operação UB 24VDC ± 10% Corrente de circuito aberto 30mA Saída de comutação.../7D... relé, estabelecimento de contacto entre pin2 e pin4, comutação escura 6) 6) Deve ser fornecida uma extinção de faísca adequada com cargas indutivas ou capacitivas Voltagem de comutação/corrente de comutação 30VAC/DC/máx.200mA Potência de comutação 6VA, porque = 1 Intervalo de funcionamento ajustável, 270° (PRK 46B/66.01-S12 apenas) Indicadores Verde LED pronto Amarelo LED sem trajeto de luz Amarelo LED, sem trajeto de luz piscando,Não existem reservas de desempenho Dados mecânicos Plastic de caixa (PC-ABS) Plástico de cobertura óptica (PMMA) Peso com conector: 50 g com cabo de 2 m: 90 g com cabo e conector: 65 g Conector ou cabo tipo M12 (4x0,21 mm2 de seção transversal), comprimento do cabo: 2 m, ou cabo com conector M12, comprimento do cabo:200 mm Dados ambientais Temperatura ambiente. (operação/armazenamento) -40°C...+60°C/-40°C...+70°C Circuito de protecção 7) 7) 2=proteção contra inversão de polaridade, 3=proteção contra curto-circuito para todas as saídas dos transistores 2,3 Classe de segurança VDE 8) 8) Tensão nominal 50V II, totalmente isolado Classe de proteção IP67, IP69K LED classe 1 (conforme à EN60825-1) Normas aplicadas IEC60947-5-2 Certificações UL508 4) Opções Transistor PNP de saída automática de controlo,Princípio de contagem
