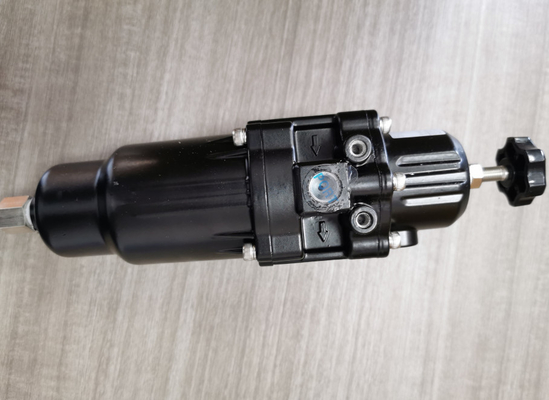

YTC YT-200 YT-220 Regulador de filtro de ar de alta qualidade YT-220BN210 YT-220BN211 válvula redutora de pressão do filtro

Especificação do produto Modelo YT-200 YT-220 YT-205 YT-225 Pressão máxima de abastecimento 1,7 MPa (17 bar) Pressão máxima de saída 0,42 MPa (tipo A);84 MPa (tipo B) Conexão de ar PT(NPT) 1/4 PT(NPT) 1/2 Conexão de calibre NPT 1/4 PT(NPT) 1/4 PT(NPT) 1/4 NPT 1/2 NPT 1/4 Temporamento padrão. :-20~70°C Temperatura ambiente NPT 1/4 Alta temperatura de opção. : -20~120°C Temperatura de opção baixa: -40~70°C Min. Dimensão de filtragem 5 microns Material Alumínio Dicasting Peso Aço inoxidável 316 0,6kg (1,7lb) 0,9kg (1,9lb) 1,4kg (3,0lb) 2,1kg (4.6lb) Ensaiado a uma temperatura ambiente de 20°C, pressão absoluta de 760 mmHg e umidade de 65%. Por favor, entre em contato com a Young Tech Co., Ltd para especificações de teste detalhadas.8 Operação lógica pressão de ar está sendo fornecido para a porta de saída como parafuso de ajuste está sendo girado no sentido horário que irá empurrar o diafragmaO nível de pressão definido permanece transferindo a pressão para o diafragma inferior, o que resultará no equilíbrio da mola de ajuste.Em caso de pressão superior ao nível definido, a pressão empurra o diafragma e a pressão é liberada através do buraco na caixa de mola. Dimensão (YT-200 / 205) Dimensão (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 série 3. Instalação 3.1 Segurança Ao instalar uma unidade, por favor, certifique-se de ler e seguir as instruções de segurança.¢ Operar a unidade dentro do intervalo especificado do nível de pressão do arSe o nível de pressão for excedido, o produto pode ser danificado e pode resultar em danos e acidentes.3 YT-200 / 205 / 220 / 225 Instalação YT-200 / 205 / 220 / 225 pode ser instalado com ou sem um suporte dependendo das necessidades do campo. Por favor, consulte as dimensões YT-200 / 205 / 220 / 225 para fazer o suporte apropriado, se necessário. Ajuste 1) Antes de fornecer a pressão do ar principal para o produto,Por favor, vire o parafuso de ajuste no sentido anti-horário.2) Instalar um manômetro na porta de saída de pressão secundária para monitorizar constantemente o nível de pressão.O manômetro indica a pressão primária que está a ser emitida do produto.3) Bloquear a porta de saída e a porta do manômetro de pressão com tipo de válvula de esferas ou outro tipo de instalação e fornecer pressão primária à porta de entrada.Por favor, aperte o parafuso de ajuste.. 7 YT-200 / 205 / 220 / 225 série 4. Manutenção 4.1 4.1.14.1.2 YT-200 / 205 / 220 / 225 exigem manutenção regular. Por favor, consulte a lista de peças do kit de reparação abaixo. Sugere-se substituir todas as peças ao mesmo tempo para garantir o ciclo de vida do produto.Conjunto de reparação: ¢ diafragma inferior: 1 cada 1 cadaA pressão de alimentação principal do produto deve ser completamente desligada ou ajustada para um nível de pressão igual ou inferior a 1 kgf/cm2.. ️ Abre lentamente a tomada de descarga para descarregar a água condensada. ️ Após a descarga, fecha a tomada de descarga.1.3 Substituição da caixa do filtro e das suas partes.A pressão de alimentação principal do produto deve ser completamente desligada ou ajustada para um nível de pressão igual ou inferior a 1 kgf/cm2..?? Solte a porca de bloqueio no parafuso de regulação e gire o parafuso de regulação no sentido contrário ao dos ponteiros do relógio para diminuir a pressão de regulação.Desvirar os parafusos da caixa do filtro em ordem diagonal.?? Substitua o filtro, o anel e a haste. ️ Atreva os parafusos na caixa do filtro em ordem diagonal. ️ Desatire 6 parafusos na caixa da mola em ordem diagonal. ️ Substitua o conjunto do diafragma.¢ Parafusar os parafusos na caixa da mola em ordem diagonalPor favor, certifique-se de não danificar o diafragma ao enrolar.
