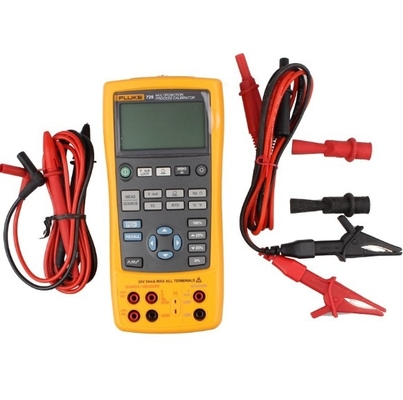

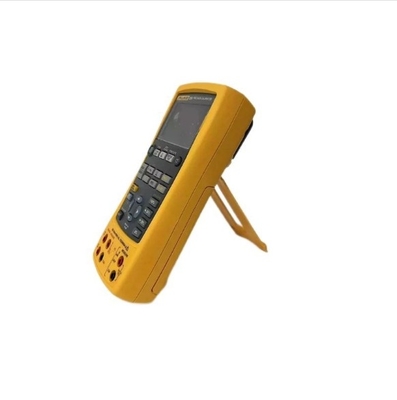

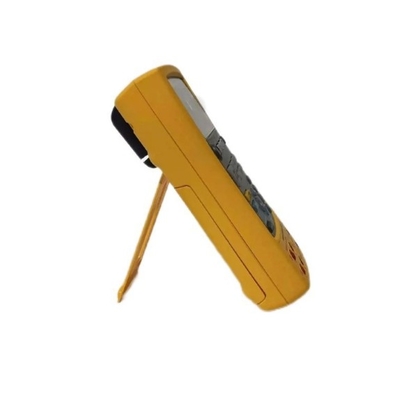

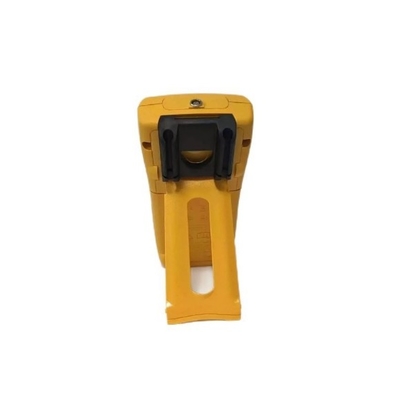

Calibrador de processo multifunção Fluke 725 para teste profissional de sinal de ligação e desligação

Precisão de medição

Voltagem CC

30 V: 0,02% 2 contagens (display superior)
30 V: 0,02% 2 contagens (display inferior)
100 mV: 0,02% 2 contagens
-10 a 75 mV: 0,025% 1 contagem (através do conector TC)

Corrente CC

24 mA: 0,02% 2 contas

Resistência

0 a 400 Ω: 0,1 Ω (4 fios), 0,15 Ω (2 e 3 fios)
401 a 1500 Ω: 0,5 Ω (4 fios), 1 Ω (2 e 3 fios)
1500 a 3200 Ω: 1 Ω (4 fios), 1,5 Ω (2 e 3 fios)

Frequência

2 a 1000 CPM: 0,05% 1 contagem
1 a 1100 Hz: 0,05% 1 contagem
1 a 10 kHz: 0,05% 1 contagem
Sensibilidade: 1 V de pico a pico-mínimo

Pressão

Precisão a partir de 0,025% do intervalo utilizando qualquer um dos 29 módulos de pressão (para especificações pormenorizadas, ver módulos de pressão em opções)
Os módulos disponíveis para diferencial, calibre, vácuo, pressão absoluta, dupla e alta.

Exatidão da fonte

Voltagem CC

100 mV: 0,02% 2 contagens
10 V: 0,02% 2 contas
-10 a 75 mV: 0,025% 1 contagem (através do conector TC)

Corrente CC

24 mA (fonte): 0,02% 2 contagens
24 mA (simulação): 0,02% 2 contagens

Resistência

15 a 400 Ω: 0,15 Ω (corrente de excitação de 0,15 a 0,5 mA), 0,1 Ω (corrente de excitação de 0,5 a 2 mA)
401 a 1500 Ω: 0,5 Ω (corrente de excitação de 0,05 a 0,8 mA)
1500 a 3200 Ω: 1 Ω (corrente de excitação de 0,05 a 0,4 mA)

Frequência

2 a 1000 CPM: 0,05%
1 a 1100 Hz: 0,05%
1 a 10 kHz: 0,25%
Forma de onda: 5 V p-p onda quadrada, deslocamento de -0,1 V

RTD e termopares

Precisão de medição

NI-120: 0,2°C
PT-100 (385): 0,33°C
PT-100 (393): 0,3°C
PT-100 (JIS): 0,3°C
PT-200 (385): 0,2°C
PT-500 (385): 0,3°C
PT-1000 (385): 0,2°C
Resolução: 0,1°C
J: 0,7°C
K: 0,8°C
T: 0,8°C
E: 0,7°C
R: 1,8°C
S: 1,5°C
B: 1,4°C
L: 0,7°C
U: 0,75°C
N: 0,9°C
Resolução: J, K, T, E, L, N, U: 0,1°C, 0,1°F B, R, S: 1°C, 1°F
XK: 0,6°C
Pressão arterial: 1,2°C

Exatidão da fonte

NI-120: 0,2°C
PT-100 (385): 0,33°C
PT-100 (393): 0,3°C
PT-100 (JIS): 0,3°C
PT-200 (385): 0,2°C
PT-500 (385): 0,3°C
PT-1000 (385): 0,2°C
Resolução: 0,1°C
Precisão declarada para medição de 4 fios
J: 0,7°C
K: 0,8°C
T: 0,8°C
E: 0,7°C
R: 1,4°C
S: 1,5°C
B: 1,4°C
L: 0,7°C
U: 0,75°C
N: 0,9°C
Resolução: J, K, T, E, L, N, U: 0,1°C, B, R, S: 1°C
XK: 0,6°C
Pressão arterial: 1,2°C

Funções

Rampas

Funções da fonte: tensão, corrente, resistência, frequência, temperatura
Rampas: rampa lenta, rampa rápida, 25% de rampa escalonada

Potência do Loop

Voltagem: 24 V
Precisão: 10%
Corrente máxima: 22 mA, proteção contra curto-circuito

Passo

Funções da fonte: tensão, corrente, resistência, frequência, temperatura
Passos: 25% do alcance, 100% do alcance

Especificações gerais

Ambiente

Temperatura de funcionamento: 14 a 131°F (-10 a 55°C)
Temperatura de armazenamento: -4 a 159,8°F (-20 a 71°C)
Altitude de operação: 9842,52' (3000 m)

Autorizações da Agência

EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 n.o 1010.1:1992

Bateria

Tipo: 4 pilas alcalinas AA
Substituição: compartimento de bateria separado, acessível sem quebrar o selo de calibração

Conexões de porta lateral

Conector de módulo de pressão, também utilizado para programação remota em tempo real

Dimensões

5.1 x 9,3 x 2,4" (130 x 236 x 61 mm)

Peso

10,65 kg
