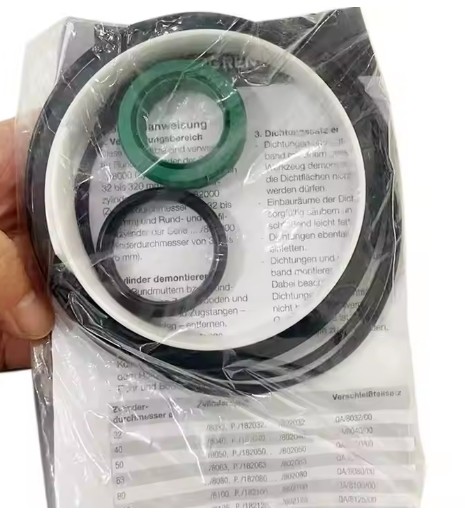

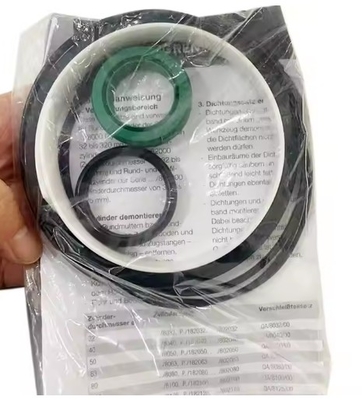

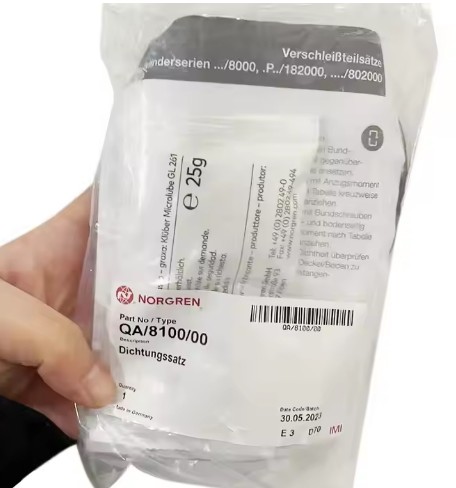

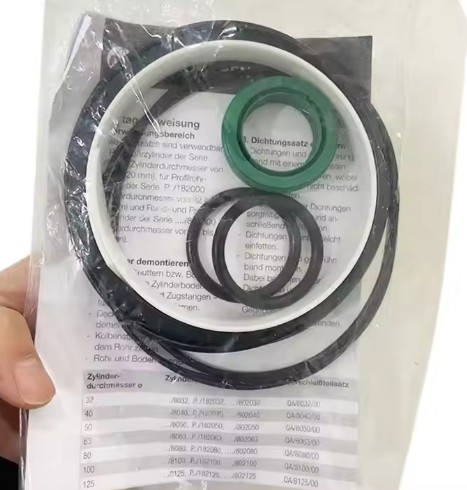

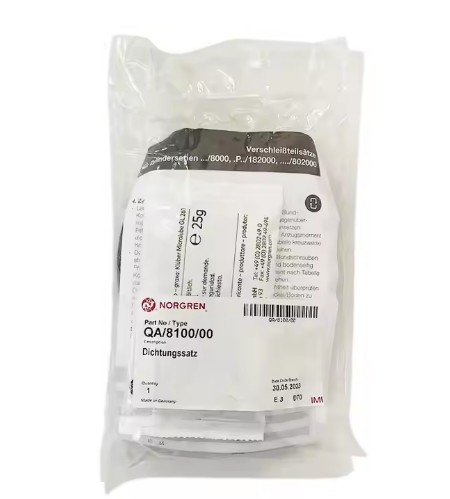

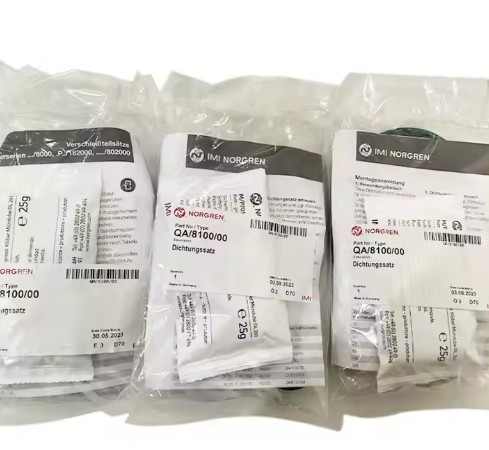

NORGREN Kit de reparação Kit de serviço QA/8100/00 para a indústria de automação

IMI Norgren

Reutilizáveis para cilindros de barril redondo da série.../8000 (com cilindros de 32 a 320 mm), para cilindros de barril de perfil da série.P./182000 (com cilindros de 32 a 125 mm) e para cilindros de barril redondo e de perfil da série..../802000 (com cilindros de 32 a 125 mm). 2.Desmontagem do cilindro- Soltar todas as porcas de barra de ligação ou parafusos de barra de ligação em ambos os lados do cilindro e removê-los, bem como, se aplicável, as barras de ligação.- Remover a tampa da ponta da frente.- Remover o conjunto da haste do pistão do cano.- Separar o cano e a tampa da ponta traseira.Substituição de peças - Desmontar todas as vedações e, se for caso disso, o anel de desgaste, utilizando ferramentas adequadas e tomando cuidado para não danificar quaisquer superfícies de vedação.- Limpie cuidadosamente todos os espaços de instalação das vedações e lubrifique-as ligeiramente posteriormente.- Também todas as vedações novas devem ser ligeiramente lubrificadas.- Instalar novas vedações e usar anéis cuidando de não danificar as vedações e as superfícies de vedação- Se necessário, deve utilizar-se uma ferramenta de montagem adequada. - Colocar uma fina camada de graxa na superfície interna do cano e na haste do pistão.- Preencher a câmara de graxa atrás da vedação da haste do pistão na tampa da extremidade da frente e colocar uma fina camada de graxa na superfície de circulação do pistão.- Colocar o cano na tampa traseira e girar o cano de perfil na orientação desejada, se for caso disso.- Insertar o conjunto de hastes do pistão no cano, cuidando de não danificar quaisquer vedações.- Desligue cuidadosamente a tampa da ponta dianteira sobre a haste do pistão para não danificar a vedação da haste do pistão.- Se o cilindro tiver barras de ligação, enroscar as porcas das barras de ligação nos fios curtos das barras de ligação e inserí-las numa tampa final.Apertar as porcas da haste transversalmente até ao binário especificado.- Se o cilindro tiver parafusos de vara, aperte-os transversalmente em ambas as capas dos extremos até ao binário especificado.- Verifique se o cilindro tem fugas (conexão da tampa da frente/capa da traseira ao cano,vedação da haste do pistão) 5. Gordura necessária: utilizar apenas a gordura da embalagem de gordura incluída neste kit de reserva.
