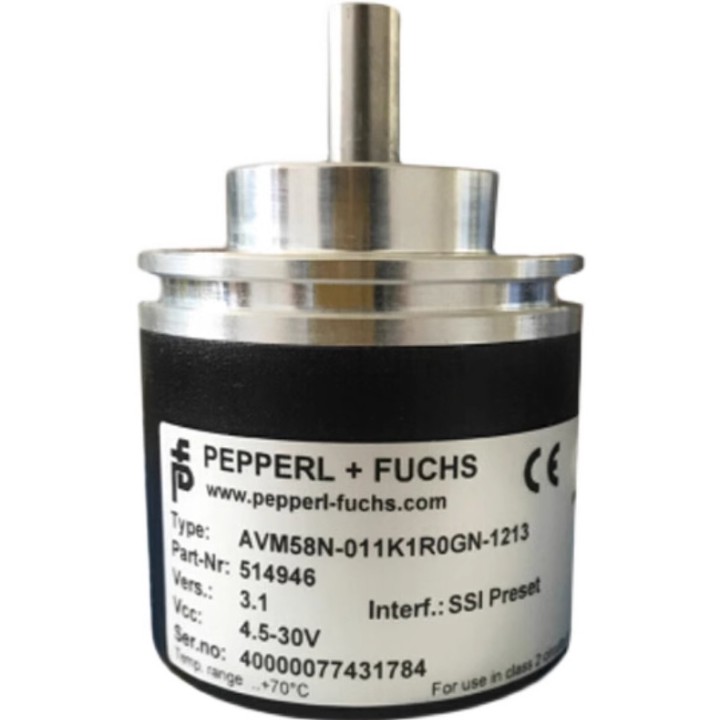

Codificador rotativo absoluto multiturn AVM58N-011K1R0GN-1213

  • Multiturn Absolute Rotary Encoder AVM58N-011K1R0GN-1213
  • Multiturn Absolute Rotary Encoder AVM58N-011K1R0GN-1213
  • Multiturn Absolute Rotary Encoder AVM58N-011K1R0GN-1213
  • Multiturn Absolute Rotary Encoder AVM58N-011K1R0GN-1213
Lugar de origem China
Certificação CE
Número do modelo AVM58N-011K1R0GN-1213
Quantidade de ordem mínima 1
Preço USD$310
Detalhes da embalagem Cartão
Tempo de entrega Em existência
Termos de pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 500 PCS

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo da detecção amostragem fotoelétrica Corrente de alimentação sem carga Max. 180 mA
Código de saída Código cinzento, código binário Tempo de monoflop 20 ± 10 μs
Destacar

Código rotativo absoluto

,

AVM58N-011K1R0GN-1213 codificador rotativo absoluto

,

Encodificador rotativo absoluto de várias voltas
Deixe um recado
Descrição de produto
Especificações gerais
Tipo de detecção amostragem fotoelétrica
Tipo de dispositivo Encodificador rotativo absoluto de várias voltas
Número do ficheiro UL E223176 "Para utilização em aplicações NFPA 79 apenas", se o produto tiver a marcação UL.
Especificações elétricas
Tensão de funcionamento 4.5... 30 V DC (SSI, SSI + RS422) ; 10... 30 V DC (SSI + Push/Pull)
Corrente de alimentação sem carga Max. 180 mA
Tempo de atraso antes da disponibilidade < 250 ms
Linearidade ± 2 LSB a 16 bits, ± 1 LSB a 13 bits, ± 0,5 LSB a 12 bits
Código de saída Código cinzento, código binário
Curso de código (direção de contagem) Cw descendente (rotação no sentido dos ponteiros do relógio, curso de código descendente)
Interface
Tipo de interface SSI ; SSI + pista incremental
Tempo de monoflop 20 ± 10 μs
Resolução
Turnos únicos até 16 bit
Multidirecção 14 bit
Resolução global até 30 bit
Taxa de transferência 0.1... 2 MBit/s
Queda de tensão UB- 2,5 V
Conformidade padrão RS 422
Input 1
Tipo de entrada Seleção da direção de contagem (cw/ccw)
Tensão de sinal
Alto 4.5... 30 V
Baixo 0... 2 V
Corrente de entrada < 6 mA
Retardo de ligação < 10 ms
Input 2
Tipo de entrada zero-set (PRESET 1)
Tensão de sinal
Alto 4.5... 30 V
Baixo 0... 2 V
Corrente de entrada < 6 mA
Duração do sinal Min. 100 ms
Retardo de ligação < 10 ms
Produção
Tipo de saída RS422, empurrar/puxar
Saída de sinal A+B+/A+/B
Amêndoas 1024, 2048, 4096
Conexão
Conector Tipo 9416 (M23), 12 pinos, tipo 9416L (M23), 12 pinos
Cabos ¥7 mm, 6 x 2 x 0,14 mm2, 1 m
Conformidade padrão
Grau de protecção DIN EN 60529, IP65 (sem vedação do eixo) ; DIN EN 60529, IP66/IP67 (com vedação do eixo)
Ensaios climáticos DIN EN 60068-2-3, sem condensação de umidade
Interferências emitidas DIN EN 61000-6-4
Imunidade ao ruído DIN EN 61000-6-2
Resistência a choques DIN EN 60068-2-27, 100g, 6 ms
Resistência à vibração DIN EN 60068-2-6, 20g, 10... 2000 Hz
Autorizações e certificados
Autorização UL cULus Lista, finalidade geral, fonte de alimentação de classe 2, se o produto tiver a marcação UL.
Condições ambientais
Temperatura de funcionamento -40 °C a 85 °C
Temperatura de armazenamento -40 °C a 85 °C
