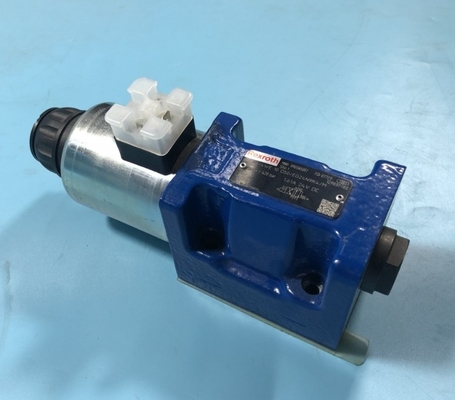

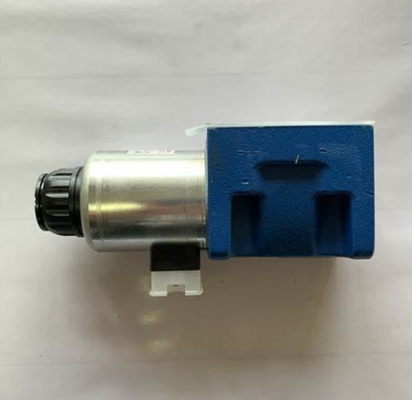

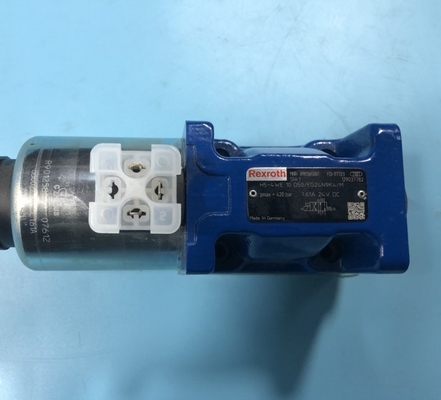

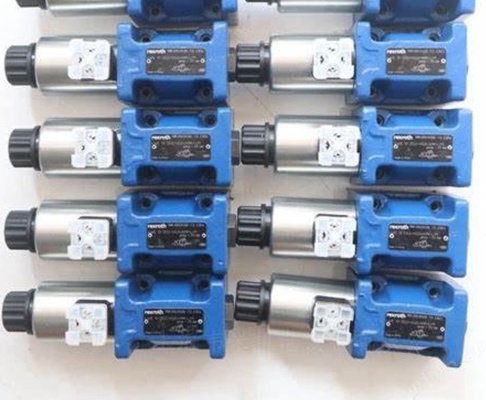

Pressão máxima 350 BOSCH REXROTH 5-4WE10D5X/EG24N9K4/M R901328460 Símbolo da bobina Símbolo D

Tamanho 10, símbolo D, elétrico com solenoide, 24 V DC

Válvula hidráulica industrial de alto desempenho, computação fiável da direcção do fluxo de óleo de acordo com o símbolo hidráulico.

Peso desembalado: 4.100 kg


A válvula direcional de 5 câmaras tipo 5-.WE é uma válvula de bobina direcional acionada por um solenoide com aumento do tempo de comutação.A válvula direccional consiste essencialmente de uma caixa (1), um ou dois solenoides eletrónicos (2), bobina de controlo (3), e molas de retorno (4).

Em estado desactivado, a bobina de comando (3) é mantida na posição central ou na posição inicial pelas molas de retorno (4) (exceto para válvulas sem molas "O").

Se o solenoide eletrónico de pinos molhados (2) for alimentado, a bobina de comando (3) sai da sua posição de repouso para a posição final necessária.a direção de fluxo exigida de acordo com o símbolo selecionado é liberada.

Depois de desligado o solenoide electrónico (2),A bobina de comando (3) é empurrada de volta para a posição central ou para a posição inicial (exceto para válvulas com abertura "OF" e válvulas sem mola tipo "O").

Uma desativação manual (6) permite a comutação manual da válvula sem energização por solenoide.

Para assegurar o bom funcionamento, certifique-se de que a câmara de pressão do solenoide está cheia de óleo.
