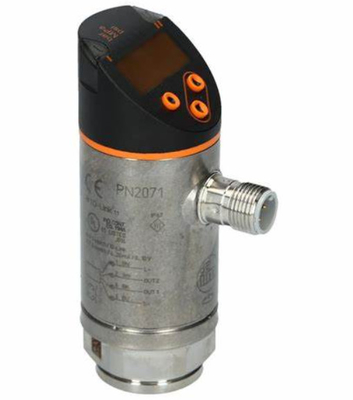

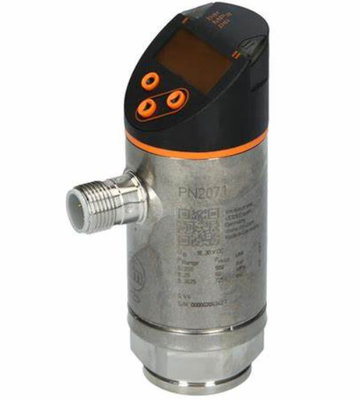

Características do produto |
Número de entradas e saídas |
Número de saídas digitais: 2; Número de saídas analógicas: 1 |
Faixa de medição |
| 0... 250 bar |
0...3625 psi |
0...25 MPa |
|

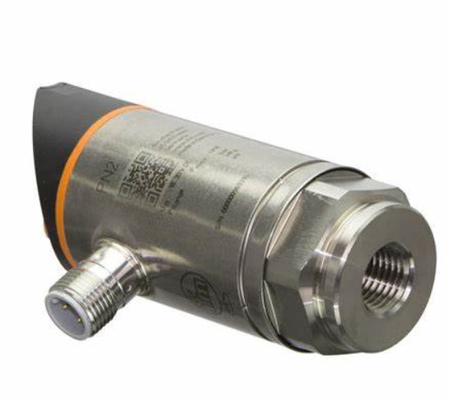

Conexão de processo |
Conexão com rosca G 1/4 Rosca interna (DIN EN ISO 1179-2) |
Aplicação |
Sistema |
Lentes de contacto revestidas de ouro |
Elementos de medição |
Célula de película fina metálica |
Aplicação |
para aplicações industriais |
Mídia |
líquidos e gases |
Temperatura média [°C] |
- 25...80 |
Min. pressão de ruptura |
| 1200 bar |
17400 psi |
120 MPa |
|
Pressão nominal |
|
Resistência ao vácuo [mbar] |
- 1000 |
Tipo de pressão |
pressão relativa |
Dados elétricos |
Voltagem de funcionamento [V] |
18...30 DC; (para SELV/PELV) |
Consumo de corrente [mA] |
< 35 |
Resistência de isolamento mínima [MΩ] |
100; (500 V DC) |
Classe de protecção |
III. |
Protecção da polaridade inversa |
- Sim, sim. |
Tempo de atraso de ligação [s] |
0.3 |
Cão de guarda integrado |
- Sim, sim. |
Input/output |
Número de entradas e saídas |
Número de saídas digitais: 2; Número de saídas analógicas: 1 |
Produtos |
Número total de saídas |
2 |
sinal de saída |
sinal de comutação; sinal analógico; IO-Link; (configurável) |
Projeto elétrico |
PNP/NPN |
Número de saídas digitais |
2 |
Função de saída |
Normalmente aberta / fechada; (configurável) |
Output de comutação de queda de tensão máxima DC [V] |
2 |
Corrente nominal constante da saída de comutação CC [mA] |
250 |
Frequência de comutação DC [Hz] |
< 500 |
Número de saídas analógicas |
1 |
Corrente analógica de saída [mA] |
4- Não.20; (escalavel 1: 5) |
Carga máxima [Ω] |
500 |
Voltagem de saída analógica [V] |
0- Não.10; (escalavel 1: 5) |
Resistência de carga mínima [Ω] |
2000 |
Proteção contra curto-circuito |
- Sim, sim. |
Tipo de protecção contra curto-circuito |
Sim (sem bloqueio) |
Protecção contra sobrecarga |
- Sim, sim. |
Intervalo de medição/de regulação |
Faixa de medição |
| 0... 250 bar |
0...3625 psi |
0...25 MPa |
|
Ponto de partida analógico |
| 0...200 bar |
0...2900 psi |
0...20 MPa |
|
Ponto final analógico |
| 50...250 bar |
725...3625 psi |
5...25 MPa |
|
Configuração de fábrica / CMPT = 2 |
Ponto de fixação SP |
| 1.5...250 bar |
25...3625 psi |
0.15...25 MPa |
|
Ponto de reinicialização rP |
| 0.5...249 bar |
10...3610 psi |
0.05- Não.24.9 MPa |
|
Diferença mínima entre SP e rP |
|
Em etapas de |
|
Status_B Alta resolução / CMPT = 3 |
Ponto de fixação SP |
| 1.6...250 bar |
23...3626 psi |
0.16...25 MPa |
|
Ponto de reinicialização rP |
| 0.5...249 bar |
8...3611 psi |
0.05- Não.24.9 MPa |
|
Diferença mínima entre SP e rP |
|
Em etapas de |
|
Precisão / desvios |
Precisão do ponto de interrupção [% do comprimento] |
< ± 0,4- Não, não. |
Repetitividade [% do intervalo] |
< ± 0,1; (com flutuações de temperatura < 10 K; diminuir 1:1) |
Desvio das características [% do intervalo] |
< ± 0,25 (BFSL) / < ± 0,5 (LS); (Reduzir 1:1; BFSL = linha reta de melhor ajuste; LS = definição do valor limite) |
Desvio de histerese [% do comprimento] |
< ± 0,1- Não, não. |
Estabilidade a longo prazo [% do período] |
< ± 0,05- Desligue 1.1; por 6 meses) |
Coeficiente de temperatura ponto zero [% do comprimento / 10 K] |
0,2; (-25...80 °C) |
Distança do coeficiente de temperatura [% da distância / 10 K] |
0,2; (-25...80 °C) |
Notas sobre a precisão / desvio |
Precisão do ponto de interrupção, erro de linearidade em DNV GL: < ± 1%: < ± 1% |
Tempos de reação |
Tempo de resposta [ms] |
< 1.5 |
Tempo de atraso programável dS, dr [s] |
0- Não.50 |
Valor do processo de amortecimento dAP [s] |
0- Não.4 |
Diminuição da saída analógica dAA [s] |
0- Não.4 |
Tempo de resposta máximo de saída analógica [ms] |
3 |
Software / programação |
Opções de definição de parâmetros |
histerese / janela; aberta / fechada normalmente; atraso de ligação/desligação; amortecimento; unidade de exibição; saída de corrente/voltagem |
Interfaces |
Interface de comunicação |
IO-Link |
Tipo de transmissão |
COM2 (38,4 kBaud) |
Revisão do IO-Link |
1.1 |
Padrão SDCI |
IEC 61131-9 |
Modo SIO |
- Sim, sim. |
Classe de porto principal exigida |
A; (quando o pin 2 não estiver ligado: B) |
IDs de dispositivo suportados |
| Tipo de operação |
Identificador de dispositivo |
| Configuração de fábrica / CMPT = 2 |
460 |
| Status_B Alta resolução / CMPT = 3 |
639 |
|
Notas |
| Para mais informações, consulte o ficheiro IODD PDF em "Downloads" |
|
Configuração de fábrica / CMPT = 2 |
Profissionais |
Sensor inteligente: variável de dados de processo; identificação do dispositivo, diagnóstico do dispositivo |
Min. tempo de ciclo do processo [ms] |
2.3 |
Pressão de resolução do IO-Link [bar] |
0.1 |
Dados do processo IO-Link (cíclicos) |
| Função |
comprimento do bit |
| pressão |
14 |
| Informações de comutação binária |
2 |
|
Funções IO-Link (acíclicas) |
Etiqueta específica da aplicação |
Status_B Alta resolução / CMPT = 3 |
Profissionais |
Sensor inteligente ED2: Sensor de medição digital (0x000A), identificação e diagnóstico (0x4000) |
Min. tempo de ciclo do processo [ms] |
3 |
Pressão de resolução do IO-Link [bar] |
0.1 |
Dados do processo IO-Link (cíclicos) |
| Função |
comprimento do bit |
| pressão |
16 |
| estado do dispositivo |
4 |
| Informações de comutação binária |
2 |
|
Funções IO-Link (acíclicas) |
Etiqueta específica da aplicação |
Condições de funcionamento |
Temperatura ambiente [°C] |
- 25...80 |
Temperatura de armazenagem [°C] |
- Quarenta...100 |
Proteção |
IP 65; IP 67 |
Ensaios/aprovas |
EMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
Resistência a choques |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
Resistência à vibração |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
MTTF [anos] |
129 |
Autorização UL |
| Número de homologação UL |
J014 |
|
Directiva relativa aos equipamentos sob pressão |
boa prática de engenharia; pode ser utilizado para fluidos do grupo 2; fluidos do grupo 1 a pedido |
Dados mecânicos |
Peso [g] |
234.5 |
Habitação |
tubulares |
Dimensões [mm] |
Ø 34 / L = 90.7 |
Materiais |
aço inoxidável (630/1.4542/17-4 PH); aço inoxidável (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
Materiais (partes molhadas) |
aço inoxidável (630/1.4542/17-4 PH) |
Min. ciclos de pressão |
100 milhões |
Torque de travagem [Nm] |
25- Não.35; (torque de aperto recomendado; depende da lubrificação, vedação e pressão nominal) |
Conexão de processo |
Conexão com rosca G 1/4 Rosca interna (DIN EN ISO 1179-2) |
Elementos de restrição integrados |
Não (pode ser adaptado posteriormente) |

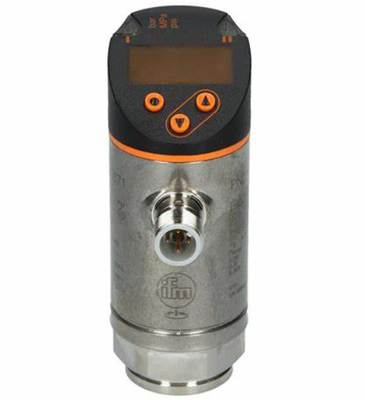

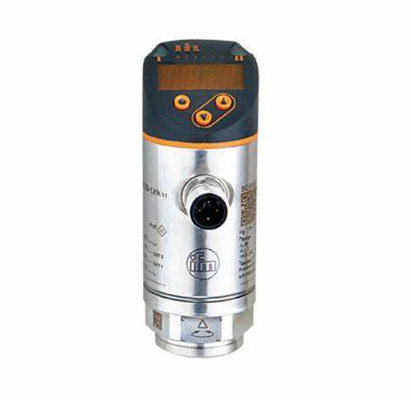

Displays / elementos de funcionamento |
Exibição |
| Unidade de exibição |
3 x LED, verde (bares, psi, MPa) |
| Estado de comutação |
2 x LED, amarelo |
| Valores medidos |
Anúncio alfanumérico, vermelho/verde, de 4 dígitos |
|
Observações |
Quantidade de embalagem |
Uma peça. |
