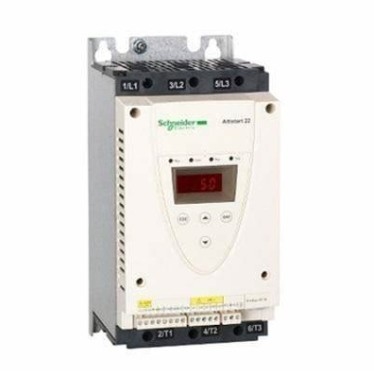

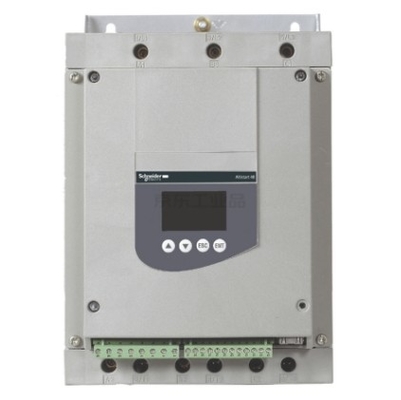

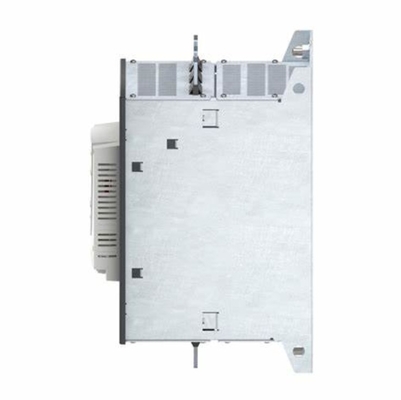

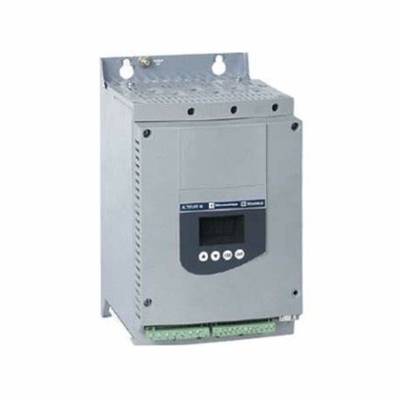

ATS22 série 210A Soft Starter 3 fases 110 kW 230/440V Schneider Electric Altistart 22

  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
Lugar de origem China
Marca Schneider
Certificação CE
Número do modelo ATS22C21Q
Quantidade de ordem mínima 1
Preço USD$1250
Detalhes da embalagem Cartão
Tempo de entrega Em existência
Termos de pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 500 unidades

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Classe de produtos altistart 22 Destino do produto motores assíncronos
nome componente ATS22 network number das fases 3 fases
Destacar

Motor de arranque suave de 110 kW

,

230/440 V de arranque suave

,

Schneider Electric Soft Starter
Deixe um recado
Descrição de produto



Principal
Gamma de produtos Altistart 22
Tipo de produto ou componente Iniciação suave
Destino do produto Outros motores e aparelhos
Aplicação específica do produto Bombeiras e ventiladores
Nome do componente ATS22
Número de fases da rede 3 fases
Voltagem nominal de alimentação [EUA] 230...440 V - 15... 10%
Potência do motor kW 110 kW 400 V
110 kW 440 V
55 kW 230 V
Corrente de ajuste de fábrica 195 A
Dissipação de potência em W 117 W para aplicações normalizadas
Categoria de utilização AC-53A
Tipo de arranque Iniciar com o controlo do binário (corrente limitada a 3,5 In)
Classificação de arranque IcL 210 A para ligação na linha de alimentação do motor para aplicações normalizadas
Grau de proteção IP IP00
Complementar
Estilo de montagem Com escova de calor
Função disponível Bypass interno
Limites de tensão de alimentação 195...484 V
Frequência de abastecimento 50...60 Hz - 10...10 %
frequência de rede 45...66 Hz
Conexão do dispositivo Para os terminais do motor delta
Na linha de abastecimento do motor
Voltagem do circuito de comando [Uc] 230 V - 15...10 % 50/60 Hz
Consumo do circuito de controlo 20 W
Número de saída discreto 2
Tipo de saída discreta Saídas do relé R1 230 V em funcionamento, alarme, arranque, paralisado, não paralisado, arranque, pronto C/O
Saídas do relé R2 230 V em funcionamento, alarme, arranque, paralisado, não paralisado, arranque, pronto C/O
Corrente de comutação mínima 100 mA a 12 V DC (saídas de relé)
Corrente de comutação máxima 5 Saídas de relé de resistência 1 AC de 250 V
5 saídas de 1 relé resistente de 30 V de CC
2 Saídas de relé indutivo de corrente alterna de 250 V de 0,4 20 ms
2 Saídas de relé indutivo de 7 ms de 30 V CC
Número de entrada discreto 3
Tipo de entrada discreto (LI1, LI2, LI3) lógica, 5 mA 4,3 kOhm
Voltagem de entrada discreta Outros aparelhos de ar condicionado
Lógica de entrada discreta Lógicas positivas LI1, LI2, LI3 no estado 0: < 5 V e <= 2 mA no estado 1: > 11 V, >= 5 mA
Corrente de saída 0.4...1 Icl ajustável
Entrada da sonda PTC 750 Ohms
Protocolo de porta de comunicação Modbus
Tipo de conector 1 RJ45
Ligação de dados de comunicação Série
Interface física RS485 multidrop
Taxa de transmissão 4800, 9600 ou 19200 bps
Dispositivo instalado 31
Tipo de protecção Falha de fase: linha
Proteção térmica: motor
Proteção térmica: arranque
Marcação CE
Tipo de refrigeração Convecção forçada
Posição de operação Vertical +/- 10 graus
Altura 425 mm
Largura 206 mm
Profundidade 299 mm
Peso líquido 33 kg
Faixa de potência do motor AC-3 55...100 kW a 200...240 V em três fases
110...220 kW a 380...440 V em 3 fases
Tipo de arranque do motor Iniciação suave
Meio Ambiente
Compatibilidade eletromagnética Nível de emissões conduzidas e irradiadas A conforme com a norma IEC 60947-4-2
Ondas de oscilação amortecidas de nível 3 conformes com a norma IEC 61000-4-12
Nível de descarga eletrostática 3 conforme com a norma IEC 61000-4-2
Imunidade a transientes elétricos nível 4 conforme com a norma IEC 61000-4-4
Imunidade à interferência radioelétrica irradiada nível 3 conforme com a norma IEC 61000-4-3
Nível de tensão/impulso de corrente 3 conforme com a norma IEC 61000-4-5
Normas IEC 60947-4-2
Certificações de produtos CCC
UL (em inglês)
GOST
CSA
C-Tic
Resistência à vibração 1 gn (f= 13...200 Hz) em conformidade com a norma IEC 60068-2-6
1.5 mm (f= 2...13 Hz) em conformidade com a norma IEC 60068-2-6
Resistência a choques 15 gn durante 11 ms, em conformidade com a norma IEC 60068-2-27
Nível de ruído 56 dB
Grau de poluição Nível 2 conforme com a norma IEC 60664-1
Umidade relativa 0...95% sem condensada ou água de gotejamento conforme com a norma IEC 60068-2-3
Temperatura do ar ambiente para funcionamento -10...40 °C (sem desratização)
40...60 °C (com desvio de corrente de 2,2% por °C)
Temperatura do ar ambiente para armazenagem -25...70 °C
Altitude de operação <= 1000 m sem desclassificação
> 1000...< 2000 m, com um desvio de corrente de 2,2% por 100 m adicionais
Unidades de embalagem
Unidade Tipo de embalagem 1 PCE
Número de unidades no pacote 1 1
Embalagem 1 Altura 46.000 cm
Pacote 1 Largura 40.000 cm
Pacote 1 Duração 60.000 cm
Embalagem 1 Peso 24.500 kg
Garantia contratual
Garantia 18 meses
