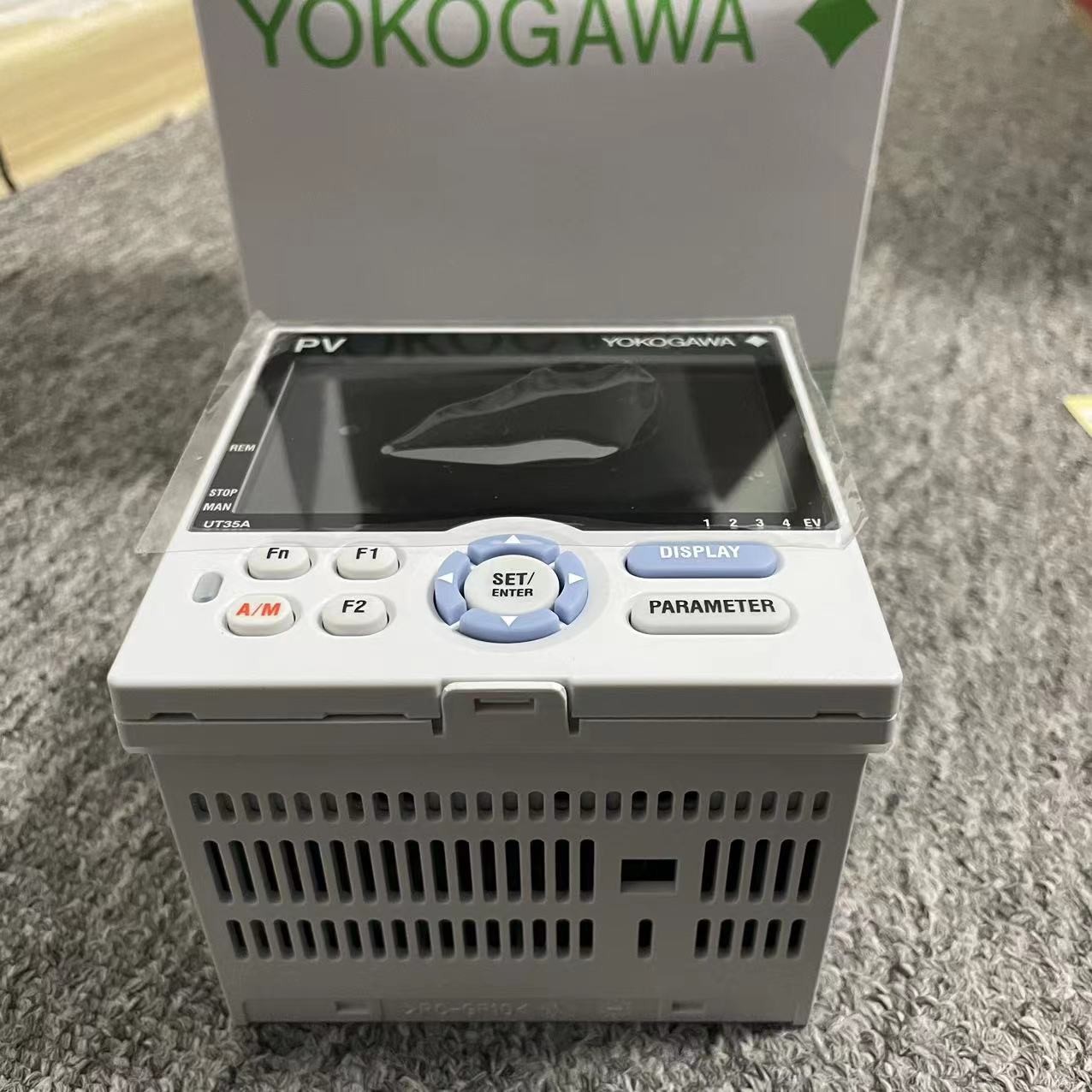

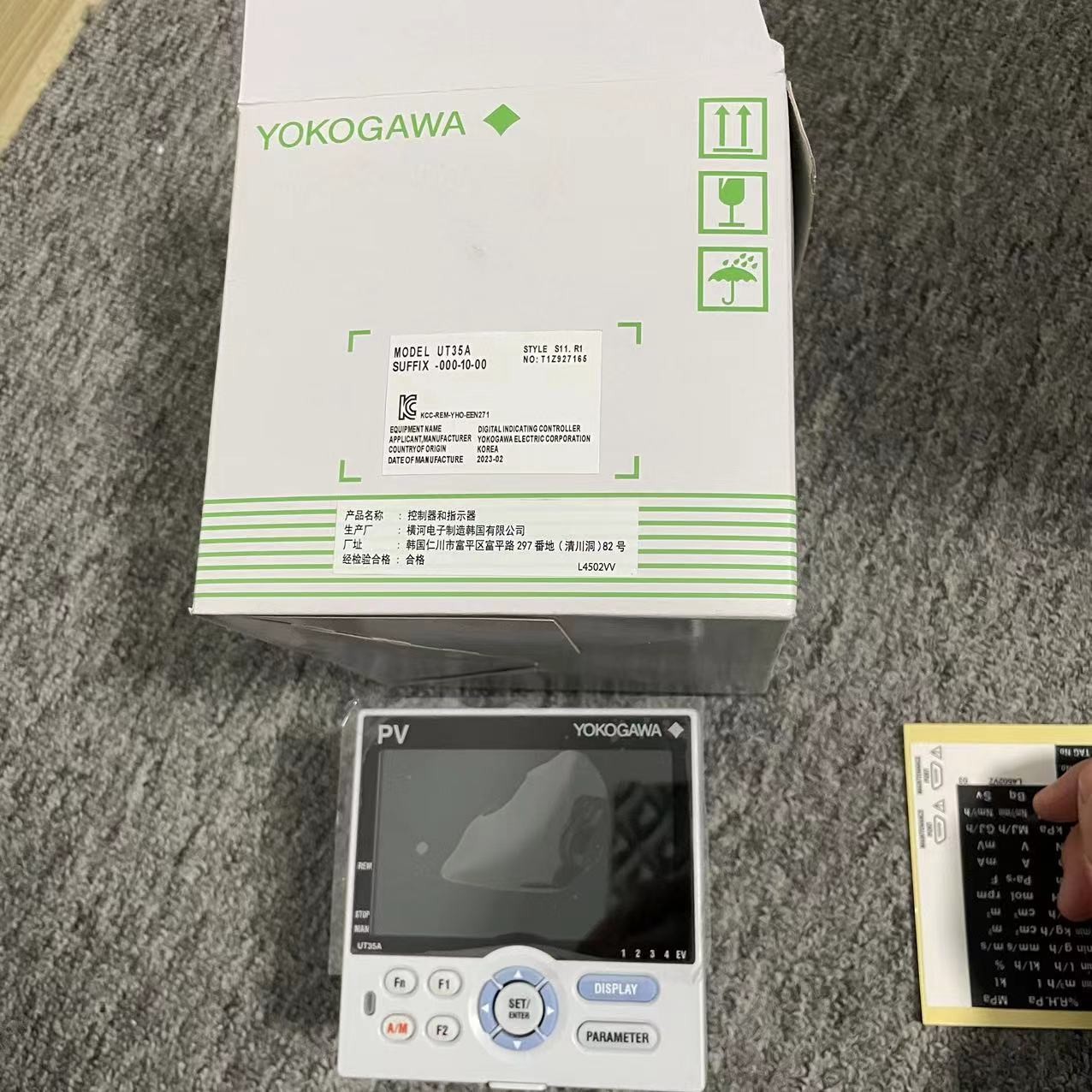

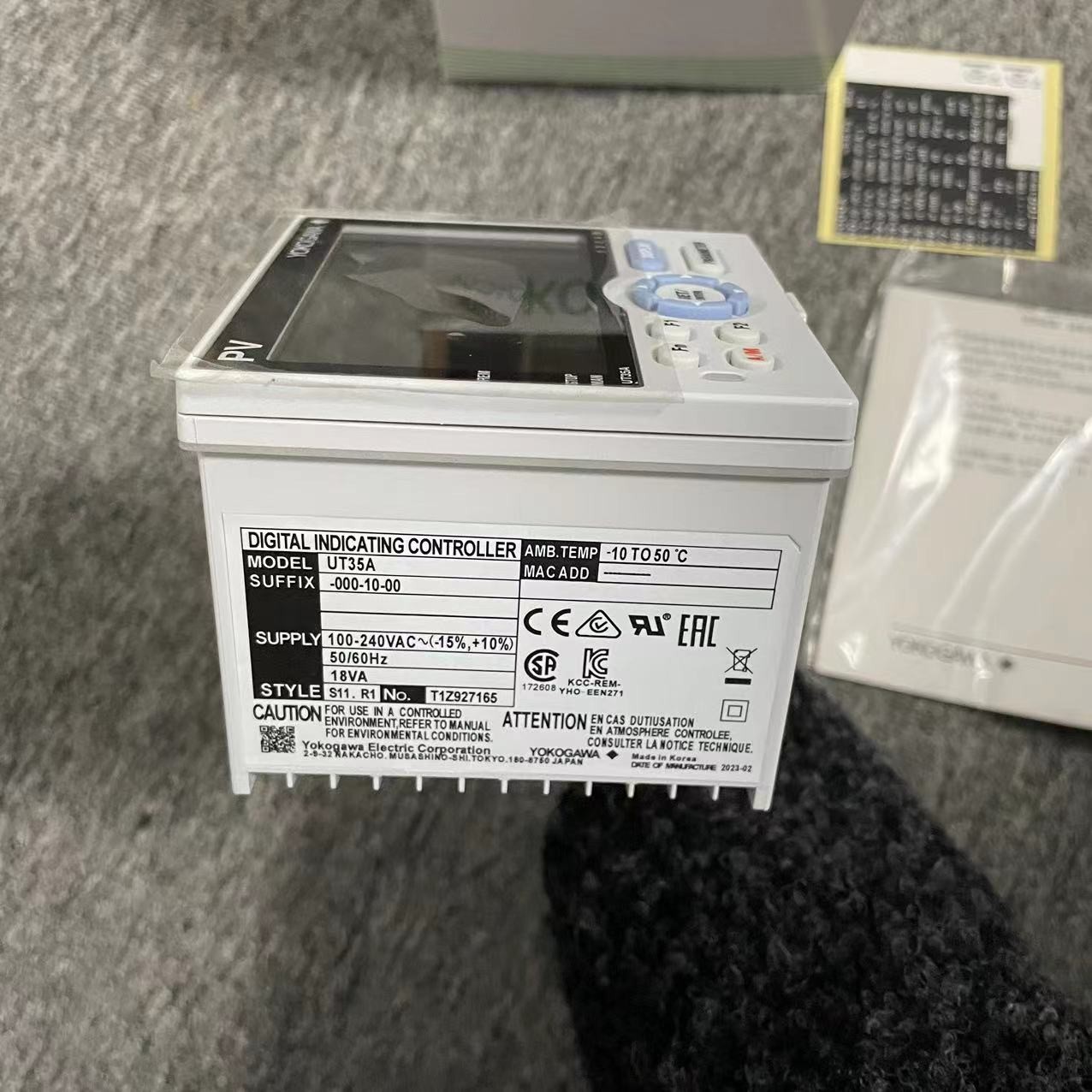

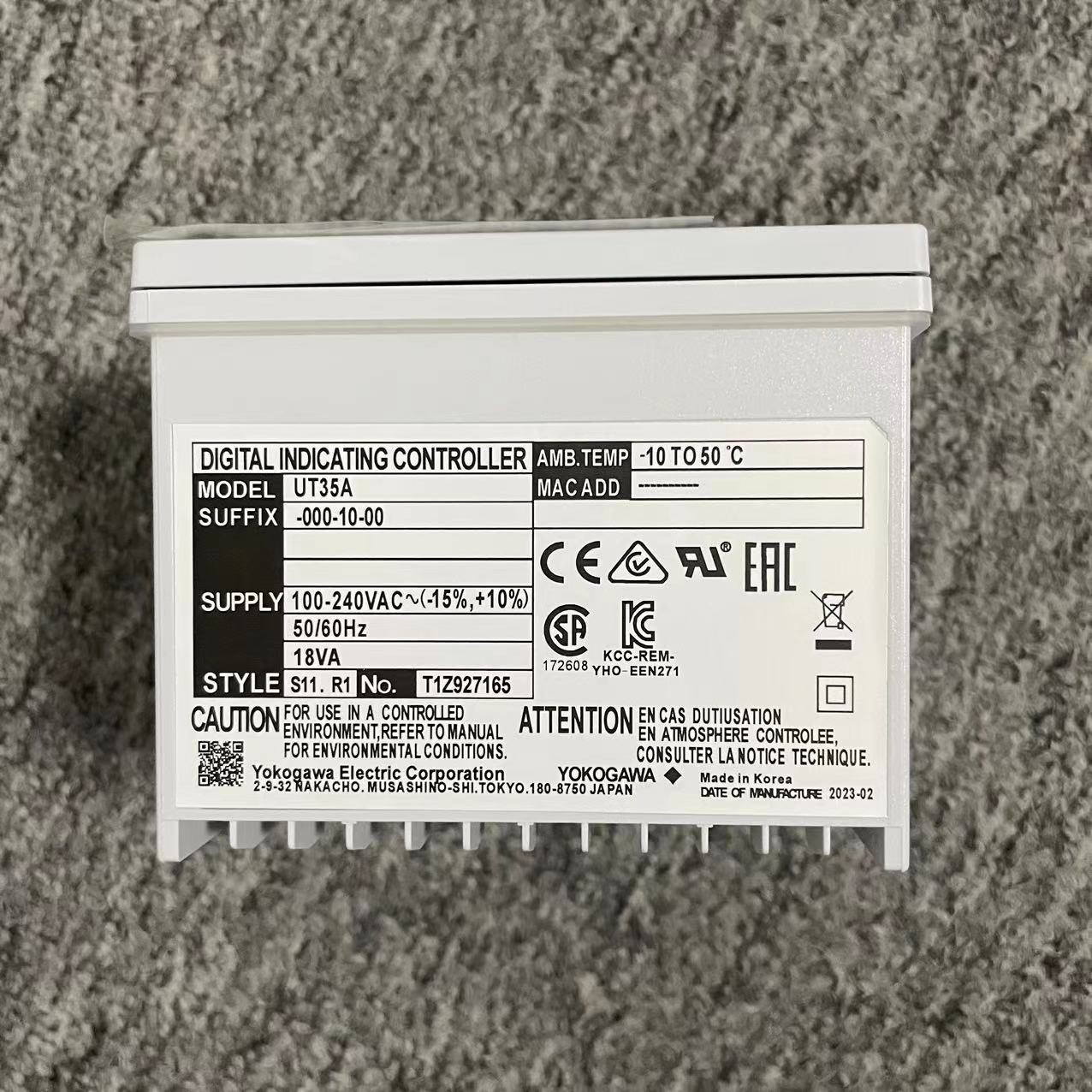

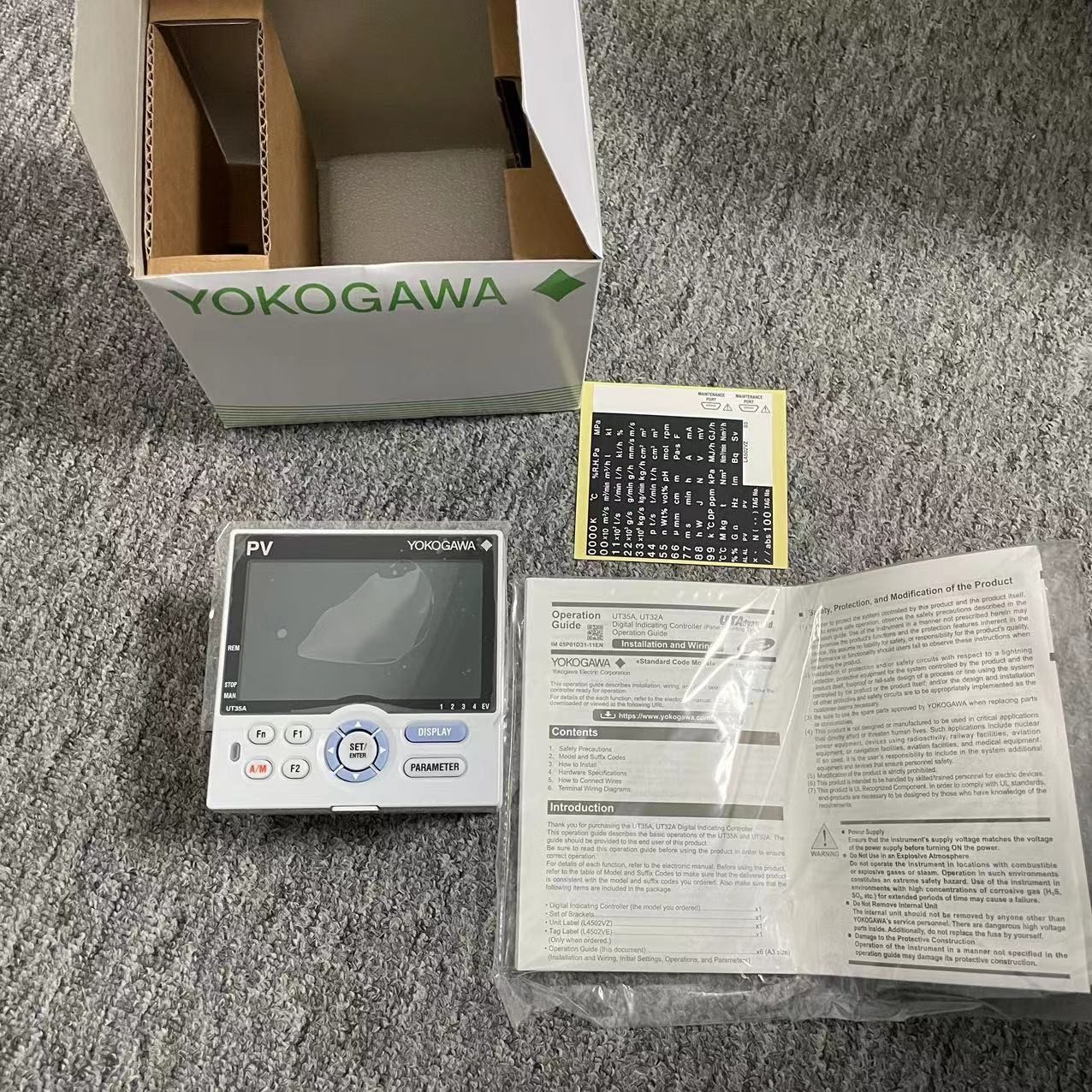

UT35A-001-10-00 Controlador digital de temperatura original para aplicações industriais

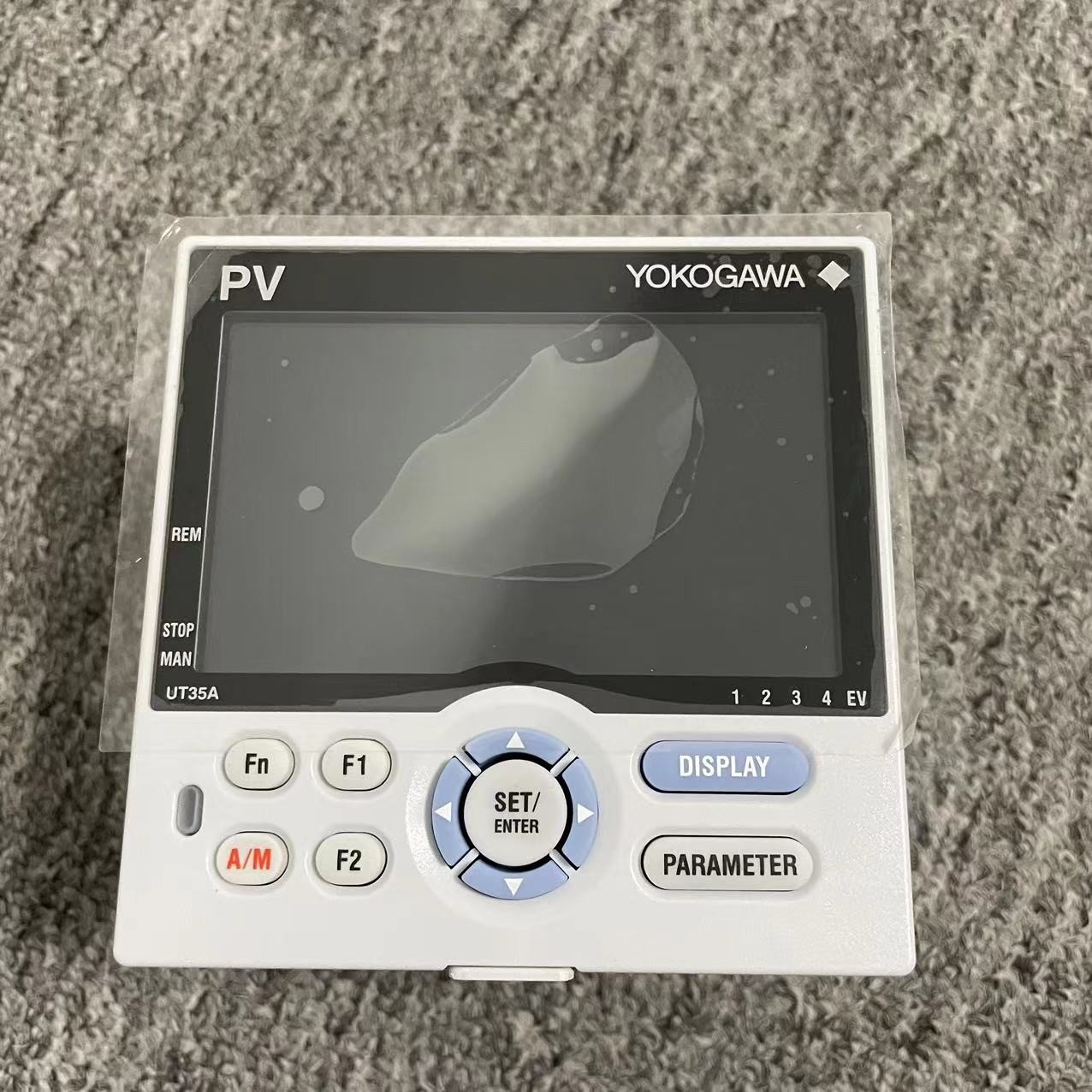

Os controladores de temperatura UT35A e UT32A empregam um ecrã LCD de 14 segmentos de cores, de fácil leitura, juntamente com teclas de navegação, aumentando assim muito as capacidades de monitoramento e operação.Uma função de sequência de escada é incluída como padrãoA baixa profundidade do controlador ajuda a economizar espaço no painel de instrumentos.

Características do controlador de temperatura UT35A e UT32A

• 4 pontos de fixação-alvo (números PID) disponíveis por norma
• 3 terminais comuns independentes de alarme disponíveis de série
• Programas de sequência de escadas podem ser construídos
• Operação simples
• Até 8 DO (combinações disponíveis)
• Disponível um manual de funcionamento em várias línguas (japonês, inglês, alemão, francês, espanhol, chinês e coreano).
• Modelo de código detalhado disponível para personalizar as especificações mais adequadas para si.

• Controle avançado

  Modos de controlo

  O modo de controlo permite configurar facilmente as configurações e fazer alterações com parâmetros.

• Controle de circuito único

• 5 Tipos de controlo integrados

  • Controle do PID
  • Controle ON/OFF (1 ponto de histerese)
  • Controle ON/OFF (2 pontos de histerese)
  • Controle de duas posições e dois níveis
  • Controle de aquecimento/refrigeração



  Para a correspondência entre o modo de comando acima e os tipos de comando para cada modelo, consulte as especificações.

  Controle da sequência da escada

  Com o controle de sequência de escada incorporado, a gama de aplicações é dramaticamente aumentada.A função de controlo da sequência da escada pode substituir um pequeno PLC exigido pela aplicaçãoO controlo da sequência e o controlo do PID podem ser efectuados simultaneamente.

• Monitorização e controlo de máquinas externas
  Por exemplo: lâmpadas, interruptores, temporizadores
• Resolver facilmente a funcionalidade lógica de entrada/saída digital.
  Número de tipos de comando básicos: 13
  Número de tipos de comando de aplicação: 73

• [Exemplo de instrução de escada]	[Exemplo de programação de escada]

  Exemplos de aplicação de programa de sequência de escada

  Os circuitos de controlo da sequência de alarme podem ser reduzidos
  O programa de sequência de escadas é construído na UTAadvanced como padrão.A redução dos custos.

  [Convencional] A ação de alarme foi construída por um circuito de controle de sequência (relé, temporizador, etc.) fora do controlador.

  [UTAadvanced] A acção de alarme é construída pelo programa de sequência de escadas no interior do UTAadvanced, permitindo assim reduzir os custos.





  A carga do sistema host é reduzida

  [Convencional] Vários tipos de dados analógicos foram capturados no sistema hospedeiro (PLC, etc.) e calculados, e os resultados foram processados pelo controlador de campo para controle através de um comando.

  [UTAadvanced] O UTAadvanced com até 4 entradas analógicas* permite que vários tipos de dados analógicos sejam capturados directamente no controlador e calculados pelo programa de escada,Reduzindo assim a carga de construção do sistema do hostAção: Vários tipos de dados analógicos foram capturados no sistema host (PLC, etc.) e calculados, e os resultados foram processados pelo controlador de campo para controlo através de um comando. * No caso do UT55A



  Input/Output universal
  Selecionar tipos de entrada e saída através da configuração

  Entrada universal

  Escolha entre TC, RTD, tensão mV/DC e corrente CC. (entrada de corrente CC: não é necessária resistência de derivação)

  O tipo de entrada e o intervalo são selecionáveis pelo utilizador através do painel frontal ou utilizando o software de definição de parâmetros LL50A.

• ± 0,1% de precisão de indicação.
• Conecte até dois transmissores de 2 fios simultaneamente.

• Todos os instrumentos possuem uma fonte de alimentação de 15 V (15 V LPS) para um transmissor.
  Além disso, um LPS de 24 V também está disponível simultaneamente para alguns instrumentos como função opcional.



  Output universal

  O utilizador pode selecionar as saídas de relé, pulso de tensão e corrente.

• Saída do relé: controlo ON/OFF, controlo PID proporcional ao tempo
• Impulso de tensão de saída: controlo PID proporcional ao tempo
• Corrente de saída: controlo PID contínuo

• O comando de aquecimento/refrigeração tem dois conjuntos de saídas universais.

• São disponíveis quaisquer combinações de saídas de relevo, pulso e corrente.

• Ativar uma válvula de controlo motorizada utilizando o PID proporcional à posição.

• A função de controlo PID proporcional à posição tem dois conjuntos de saídas de relé para rotação directa/reversa da válvula de controlo motorizada.
• A entrada de fio de deslizamento para retomar a posição da válvula também está disponível.

• Função de ajuste automático (AT)

  As seguintes condições podem ser definidas para aumentar a precisão do cálculo das constantes PID utilizando AT.

• Dois tipos de algoritmos para calcular constantes PID estão disponíveis para seleção.
