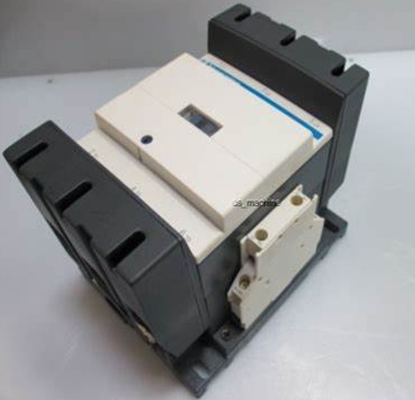

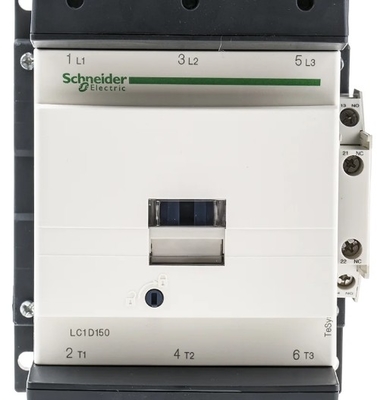

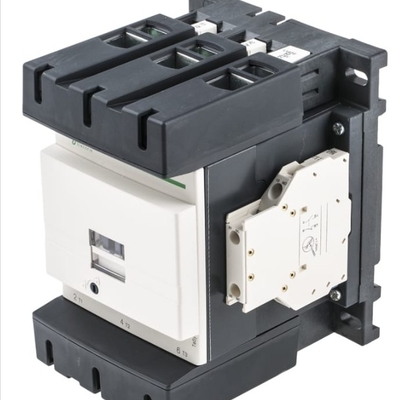

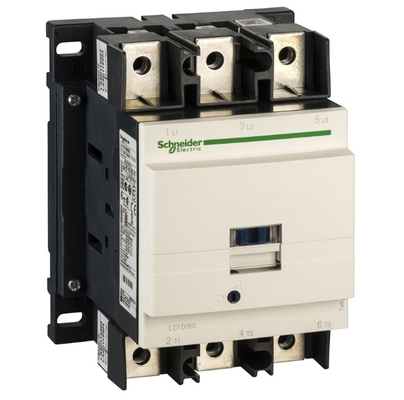

Contactor IEC, TeSys Deca, não reversível, 150A, 100HP a 480VAC, até 100kA SCCR, 3 fases, 3 NO, bobina 24VDC, estilo aberto

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
Lugar de origem China
Marca Schneider
Certificação CE
Número do modelo LC1D150BD
Quantidade de ordem mínima 1
Preço USD$150
Detalhes da embalagem Cartão
Tempo de entrega 4-6 semanas
Termos de pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 500 unidades

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Distância TeSys Classe de produtos TeSys Deca
nome curto do dispositivo LC1D descrição dos polos 3P
Destacar

Contactor IEC de 100 cv

,

Contactor IEC 150A

,

Contactor IEC de 3 fases
Deixe um recado
Descrição de produto



Distância TeSys
Classe de produtos TeSys Deca
Tipo de produto ou componente Contactor
Nome abreviado do dispositivo LC1D
Aplicação do contador Carga resistiva
Controle do motor
Categoria de utilização AC-3
AC-4
AC-1
AC-3e
Descrição dos postes 3P
[Ue] tensão nominal de funcionamento Circuito de potência <= 1000 V AC 25...400 Hz
Circuito de potência <= 300 V DC
[Ie] corrente operacional nominal 200 A (a < 140,0000000000 °F (60 °C)) a < 440 V AC AC-1 para circuito de potência
150 A (a < 140,0000000000 °F (60 °C)) a < 440 V AC AC-3 para circuito de potência
150 A (a < 140,0000000000 °F (60 °C)) a < 440 V AC AC-3e para circuito de potência
Voltagem do circuito de comando [Uc] 24 V DC
Complementar
Potência do motor kW 40 kW a 220...230 V AC 50/60 Hz (AC-3)
75 kW a 380...400 V AC 50/60 Hz (AC-3)
80 kW a 415...440 V AC 50/60 Hz (AC-3)
90 kW a 500 V AC 50/60 Hz (AC-3)
100 kW a 660...690 V AC 50/60 Hz (AC-3)
75 kW a 1000 V AC 50/60 Hz (AC-3)
22 kW a 400 V AC 50/60 Hz (AC-4)
40 kW a 220...230 V AC 50/60 Hz (AC-3e)
75 kW a 380...400 V AC 50/60 Hz (AC-3e)
80 kW a 415...440 V AC 50/60 Hz (AC-3e)
90 kW a 500 V AC 50/60 Hz (AC-3e)
100 kW a 660...690 V AC 50/60 Hz (AC-3e)
75 kW a 1000 V AC 50/60 Hz (AC-3e)
Capacidade máxima de potência 40 CV a 200/208 V AC 50/60 Hz para motores de três fases
50 cv a 230/240 V AC 50/60 Hz para motores de 3 fases
100 cv a 460/480 V AC 50/60 Hz para motores de 3 fases
125 cv a 575/600 V AC 50/60 Hz para motores de três fases
Código de compatibilidade LC1D
Composição do pólo de contacto 3 Não
Cobertura protetora Com
[Ith] corrente térmica de ar livre convencional 200 A (a 60 °C) para circuito de potência
Capacidade de produção nominal 140 A AC para circuito de sinalização conforme com a norma IEC 60947-5-1
250 A DC para circuito de sinalização conforme com a norma IEC 60947-5-1
1660 A a 440 V para circuito de potência conforme com a norma IEC 60947
Capacidade de ruptura nominal 1400 A a 440 V para circuito de potência conforme com a norma IEC 60947
[Icw] resistência a corrente nominal de curto prazo 250 A 104,0000000000 °F (40 °C) - 10 min para circuito de alimentação
580 A 104.0000000000 °F (40 °C) - 1 min para circuito de alimentação
1200 A 104.0000000000 °F (40 °C) - 10 s para circuito de alimentação
1400 A 104.0000000000 °F (40 °C) - 1 s para circuito de alimentação
100 A - 1 s para circuito de sinalização
120 A - 500 ms para circuito de sinalização
140 A - 100 ms para circuito de sinalização
Classificação dos fusíveis associados 10 A gG para circuito de sinalização conforme com a norma IEC 60947-5-1
315 A gG a <= 690 V tipo de coordenação 1 para circuito de energia
250 A gG a <= 690 V tipo de coordenação 2 para circuito de energia
Impedância média 0.6 mOhm - Ith 200 A 50 Hz para circuito de energia
Disipação de potência por pólo 24 W AC-1
13.5 W AC-3
13.5 W AC-3e
[Ui] tensão de isolamento nominal Circuito de potência 600 V CSA
Circuito de potência 600 V UL
Circuito de energia 1000 V IEC 60947-4-1
Circuito de sinalização 690 V IEC 60947-1
Circuito de sinalização 600 V CSA
Circuito de sinalização 600 V UL
Categoria de sobrevoltagem III.
Grau de poluição 3
[Uimp] impulso nominal resistir tensão 8 kV IEC 60947
Nível de fiabilidade da segurança B10d = 684932 ciclos contador com carga nominal EN/ISO 13849-1
B10d = 10000000 ciclos contador com carga mecânica EN/ISO 13849-1
Durabilidade mecânica 8 Mciclos
Durabilidade elétrica 0.85 Mciclos 150 A AC-3 <= 440 V
1 Mciclos 200 A AC-1 <= 440 V
0.85 Mciclos 150 A AC-3e <= 440 V
Tipo de circuito de controlo Padrão de CC
Tecnologia da bobina Com dispositivo de supressão integrado
Limites de tensão do circuito de controlo 0.75- Não.1.2 Uc -40.0000000000...131.0000000000 °F (-40...55 °C) DC operacional
0.15- Não.0.4 Uc -40.0000000000...158.0000000000 °F (-40...70 °C) saída de CC
1- Não.1.2 Uc 131.0000000000...158.0000000000 °F (55...70 °C) DC operacional
Potência de entrada em W 270...365 W 68,0000000000 °F (20 °C))
Consumo de potência de retenção em W 2.4...5.1 W 68.0000000000 °F (20 °C)
Tempo de funcionamento 20... 35 ms de fechamento
40...abertura de 75 ms
Constante de tempo 25 ms
Taxa máxima de funcionamento 1200 cyc/h 140.0000000000 °F (60 °C)
Taxa máxima de funcionamento 1200 cyc/h a 60 °C
Conexões - terminais Circuito de controlo: terminais de pinças de parafuso 2 0,002...0,004 in2 (1...2,5 mm2) - rigidez do cabo: flexível com a extremidade do cabo
Circuito de controlo: terminais de pinças de parafuso 1 0,002...0,004 in2 (1...2,5 mm2) - rigidez do cabo: flexível com a extremidade do cabo
Circuito de controlo: terminais de pinças de parafuso 1 0,002...0,004 in2 (1...2,5 mm2) - rigidez do cabo: flexível sem extremidade do cabo
Circuito de controlo: terminais de pinças de parafuso 2 0,002...0,004 in2 (1...2,5 mm2) - rigidez do cabo: flexível sem extremidade do cabo
Circuito de controlo: terminais de pinças de parafuso 1 0,002...0,004 in2 (1...2,5 mm2) - rigidez do cabo: sólido sem extremidade do cabo
Circuito de controlo: terminais de pinças de parafuso 2 0,002...0,004 in2 (1...2,5 mm2) - rigidez do cabo: sólido sem extremidade do cabo
Circuito de alimentação: conector 1 0,02...0,2 in2 (10...120 mm2) - rigidez do cabo: flexível sem extremidade do cabo
Circuito de alimentação: conector 2 0,02...0,08 in2 (10...50 mm2) - rigidez do cabo: flexível sem extremidade do cabo
Circuito de alimentação: conector 1 0,02...0,2 in2 (10...120 mm2) - rigidez do cabo: flexível com a extremidade do cabo
Circuito de alimentação: conector 2 0,02...0,08 in2 (10...50 mm2) - rigidez do cabo: flexível com a extremidade do cabo
Circuito de alimentação: conector 1 0,02...0,2 in2 (10...120 mm2) - rigidez do cabo: sólido sem extremidade do cabo
Circuito de alimentação: conector 2 0,02...0,08 in2 (10...50 mm2) - rigidez do cabo: sólido sem extremidade do cabo
Torque de aperto Circuito de controlo 10,6 lbf.in (1,2 N.m) terminais de pinça de parafuso planos Ø 6 mm
Circuito de controlo 10.6 lbf.in (1.2 N.m) terminais de pinças de parafuso
Circuito de alimentação 106,2 lbf.in (12 N.m) conector hexagonal 0,2 in (4 mm)
Circuito de controlo 10.6 lbf.in (1.2 N.m) terminais de pinça de parafuso pozidriv n° 2
Composição do contato auxiliar 1 NO + 1 NC
Tipo de contatos auxiliares Ligação mecânica 1 NO + 1 NC IEC 60947-5-1
Contato com espelho 1 NC IEC 60947-4-1
Frequência do circuito de sinalização 25...400 Hz
Voltagem de comutação mínima 17 V para circuito de sinalização
Corrente de comutação mínima 5 mA para circuito de sinalização
Resistência ao isolamento > 10 MOhm para circuito de sinalização
Tempo de não sobreposição 1.5 ms em caso de desenergização entre o contacto NC e o contacto NO
1.5 ms em caso de energização entre o contacto NC e o contacto NO
Suporte de montagem Ferrovias
Placas
Meio Ambiente
Normas CSA C22.2 n.o 14
EN 60947-4-1
IEC 60947-4-1
IEC 60335-1:Cláusula 30.2
IEC 60335-2-40:anexo JJ
UL 60335-2-40:anexo JJ
UL 60947-4-1
CSA C22.2 n.o 60947-4-1
JIS C8201-4-1
Certificações de produtos UL (em inglês)
CCC
CSA
CE
UKCA
Marinha
EAC
Grau de proteção IP Face frontal IP20 IEC 60529
Tratamento protetor THIEC 60068-2-30
Resistência climática Exposição ao calor úmido IACS E10
Temperatura admissível do ar ambiente em torno do dispositivo -40.0000000000...140.0000000000 °F (-40...60 °C)
140.0000000000...158.0000000000 °F (60...70 °C) com desratização
Altitude de operação 0- Não.9842.52 ft (0...3000 m)
Resistência ao fogo 1562.0000000000 °F (850 °C) IEC 60695-2-1
Retardo de chama V1 conforme com a UL 94
Robustez mecânica Contactor de vibrações aberto 2 Gn, 5...300 Hz)
Contactor de vibrações fechado 4 Gn, 5...300 Hz)
Contactor de choques fechado 15 Gn durante 11 ms)
Contador de choques aberto 6 Gn durante 11 ms)
Altura 6.2 polegadas (158 mm)
Largura 4.7 polegadas (120 mm)
Profundidade 5.4 polegadas (136 mm)
Peso líquido 5.5 lb (EUA) (2,5 kg)
Detalhes de encomenda e expedição
Categoria US10I1222359
Calendário de descontos 0I12
GTIN 3389110475982
Retornabilidade - Sim, sim.
País de origem França
Unidades de embalagem
Unidade Tipo de embalagem 1 PCE
Número de unidades no pacote 1 1
Embalagem 1 Altura 6.9 polegadas (17,5 cm)
Pacote 1 Largura 7.5 polegadas (19 cm)
Pacote 1 Duração 8.5 polegadas (21,5 cm)
Embalagem 1 Peso 5.454 lb ((US) (2.474 kg)
Unidade Tipo de embalagem 2 S06
Número de unidades no pacote 2 27
Embalagem 2 Altura 29.5 polegadas (75 cm)
Pacote 2 Largura 23.6 polegadas (60 cm)
Pacote 2 Comprimento 31.5 polegadas (80 cm)
Embalagem 2 Peso 175.925 lb ((US) (79.798 kg)
