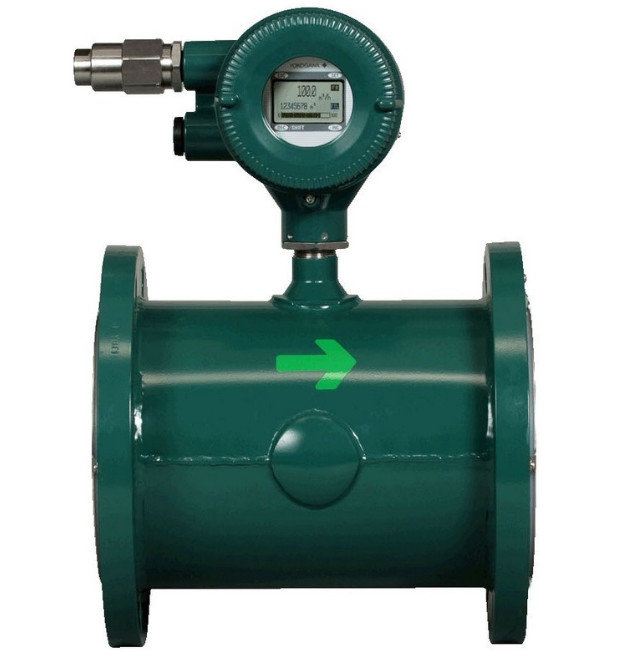

YOKOGAWA ADMAG AXR Medidor de fluxo magnético de dois fios AXW025/AXW050/AXW100/AXW080/AXW250

O ADMAG AXG é um medidor de fluxo magnético de alta qualidade e altamente confiável, melhorado pelo método de excitação de dupla frequência de Yokogawa.

Certificado SIL2 conforme com a norma de segurança funcional IEC 61508, pode ser utilizado em sistemas de segurança equipados com instrumentos até SIL2 em configuração simples e SIL3 em uma configuração redundante.Além disso,, o AXG é certificado na indústria da água com a aprovação NSF61 para água potável.

Seleção simplificada

Ferramenta de selecção
Em apenas alguns cliques, encontre a melhor unidade para o seu processo com base nas funcionalidades e especificações necessárias.

Guia de peritos

Função Assistente
Os parâmetros básicos que são comumente definidos, como a extensão da taxa de fluxo, a saída do totalizador / pulso e a exibição, são agrupados no Assistente de configuração fácil. Isso reduz o tempo necessário para a inicialização do dispositivo.

Línguas múltiplas
Escolha entre nove línguas diferentes: inglês/francês/alemão/italiano/espanhol/português/russo/chinês/japonês.

Função de verificação da ligação de cabo
Para várias unidades de tipo remoto que são conectadas e instaladas ao mesmo tempo, ocorre frequentemente um erro de fiação.Yokogawa desenvolveu um método para detectar um erro de fiação baseado em mudanças nas formas de onda do sinal quando a excitação está ligada e desligada

Processo de Proteção

Função de registo de dados
Registre até quatro variáveis de processo diferentes (elétrodo A, elétrodo B, nível de adesão, ruído de fluxo, velocidade, fluxo de volume, fluxo de massa, calorias) e salve no cartão micro SD.Uma análise rápida de solução de problemas pode ser realizada observando a curva de tendência e alarmes, e os dados podem ser baixados e salvos para análise offline.

Função NAMUR
Um total de 28 alarmes de sistema e de processo podem ser classificados individualmente de acordo com o NAMUR NE 107.O utilizador pode adaptar a acção de cada alarme individualmente para satisfazer os requisitos do processo e evitar que alarmes desnecessários distraam os operadores da instalação..

Gerente de manutenção

Verificação integrada
Três níveis de funções de verificação estão disponíveis, incluindo uma função de verificação integrada para conversores ADMAG TI que verifica o circuito magnético, circuito de excitação, circuito de computação,Histórico de alarme, e ligação por cabo.

As funções adicionais incluem a verificação padrão e reforçada que pode gerar o relatório com base nos resultados exibidos do equipamento e realizar verificações adicionais utilizando dispositivos periféricos.A verificação integrada e a verificação padrão estão dentro de ± 5% da precisão de fábrica, e a verificação reforçada está dentro de ± 2% da precisão de fábrica, garantindo a integridade do equipamento.

Diagnóstico da aplicação
O diagnóstico de aplicação pode ser dividido em duas categorias:

• Um estado de alarme que detecta condições anormais que persistem em um processo
• Um estado de alerta que chama a atenção quando aparecem sinais de anormalidade no processo

O diagnóstico de aplicação pode detectar várias condições de processo do seu local, utilizando ativamente o ruído do fluxo.detecção de baixa condutividade, e detecção de ruído da lama.

Mobilidade de dados

Transferência de dados usando cartão microSD
Uma característica única do microSD permite aos usuários fazer backup de configuração de parâmetros, armazenamento de dados de tendência, gravar várias medições de dados para análise offline, duplicar várias unidades,e salvar todos os dados do dispositivo e dados de configuração para um PC.

Flexibilidade avançada

Compatibilidade com o passado

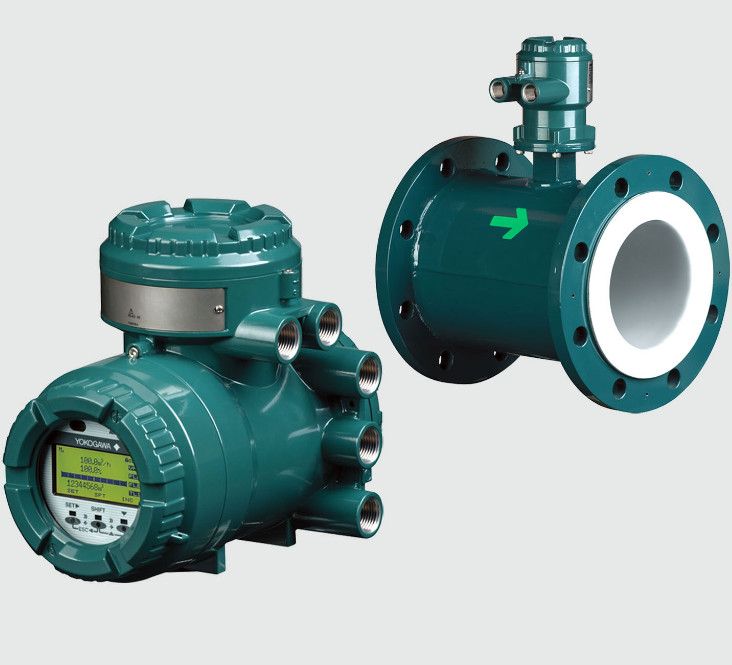

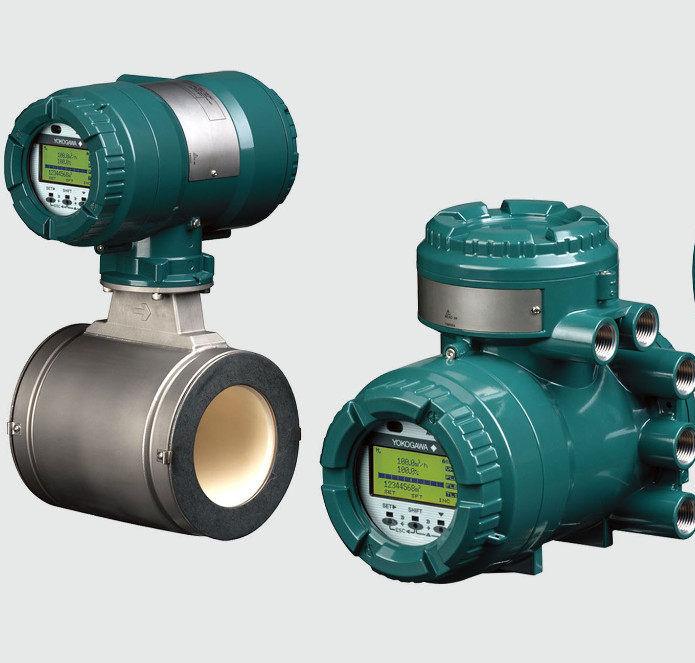

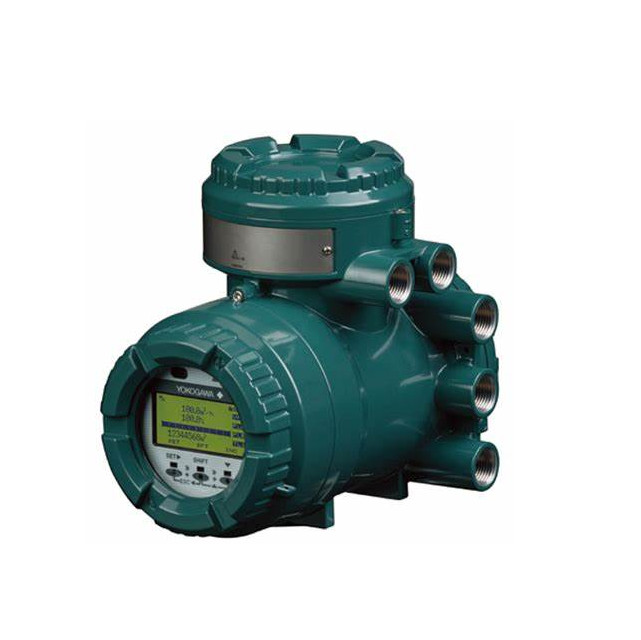

O novo conversor AXG4A pode ser combinado com sensores de fluxo antigos.

Aprovações em todo o mundo

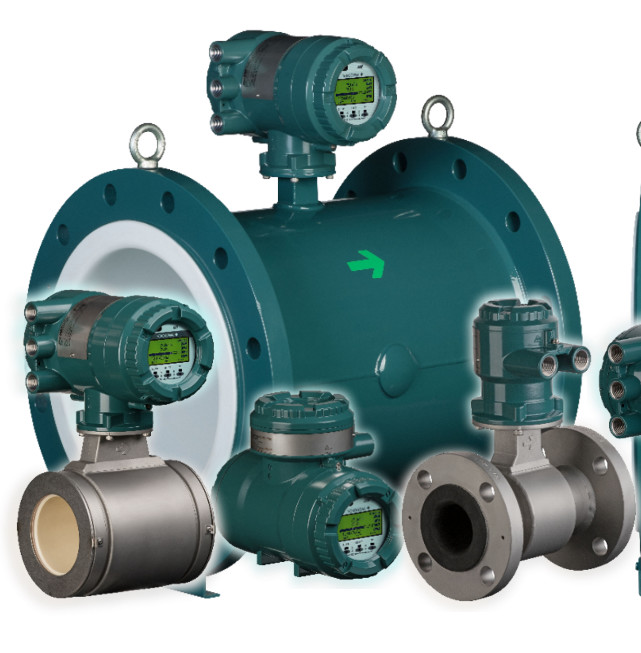

A série ADMAG TI oferece protocolos à prova de explosão, SIL, EMC, NAMUR e múltiplos protocolos de comunicação para atender às necessidades de todos os mercados e aplicações.

Várias combinações de E/S
A série ADMAG TI oferece múltiplas combinações de E/S (incluindo entrada de corrente) e tipos de comunicação.Isto dá a flexibilidade para utilizar as informações do processo para um melhor controlo na sua aplicação.

EtherNet/IPOs modelos NSF61 e NSF61 estão disponíveis.

Alguns exemplos são 2 pontos analógicos (2 saídas ou 1 saída e 1 entrada) ou 2 pontos digitais (2 saídas de pulso, ou 1 entrada de pulso e 1 entrada/saída).
