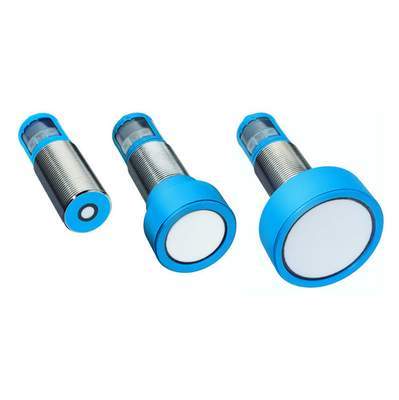

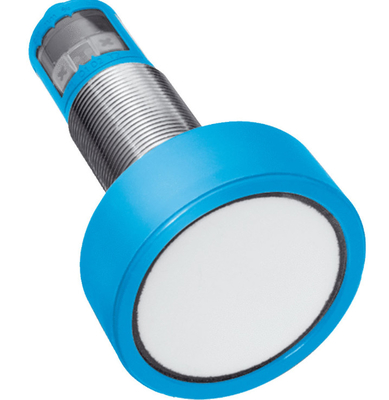

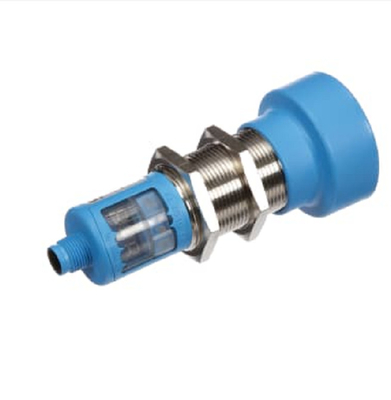

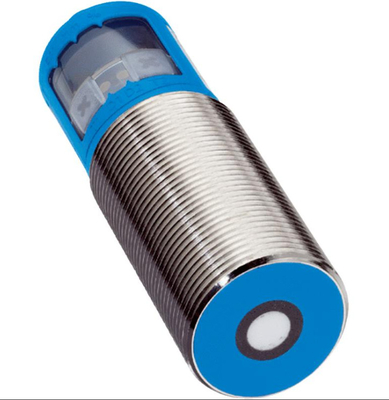

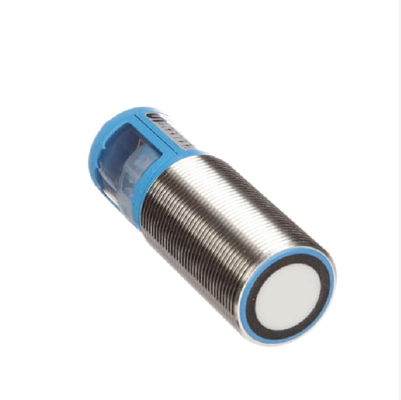

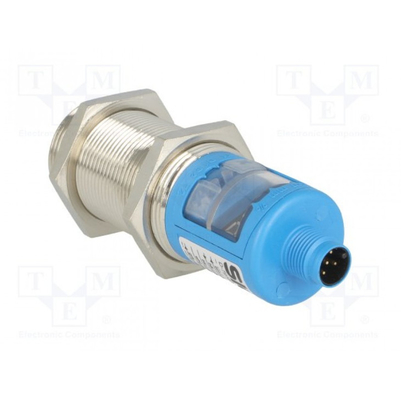

SICK Sensores de distância ultra-sônicos UM30-212113 UM30-215113 UM30-215115 UM30-214114 UM30-214118 UM30-211113

Dados técnicos pormenorizados Mecânica/Eletrónica Tensão de alimentação Vs DC 9 V... 30 V 1) 2) Consumo de energia ≤ 2.4 W 3) Tempo de inicialização < 300 ms Material de construção cilíndrico Metal ( latão niquelado), PBT, transdutor ultrasônico: espuma de poliuretano, resina epóxi de vidro) Tamanho do fio M30 x 1,5 Tipo de ligação Conector masculino, M12, Display LED de indicação de 5 pinos,2 x LED Peso 210 g Eixo de transmissão Dimensões retas (W x H x D) 47.5 mm x 47.5 mm x 102 mm Classificação do gabinete IP65 / IP67 Classe de proteção III 1) Valores-limite, protegidos contra polaridade inversa Operação em rede protegida por curto-circuito: máximo 8 A, classe 2. 2) 15 V...30 V quando se utiliza a tensão de saída analógica. 3) Sem carga. Parâmetros relacionados com a segurança MTTFD 101 anos DCavg 0% Performance Intervalo de funcionamento, limite de alcance 350 mm... 3.400 mm, 5,000 mm Objetos naturais visados 1) Em relação ao valor medido actual, valor mínimo ≥ resolução. 2) Referindo-se ao valor de medição actual. 3) A compensação de temperatura pode ser desligada, sem compensação de temperatura: 0,17 % / K.4) Suavização posterior da saída analógicaDependendo da aplicação, pode aumentar o tempo de resposta em até 200%.49Subjeto a alterações sem aviso prévio UM30-21411815 % 1) Accuracy ± 1 % 2) 3) Temperature compensation ✔ Response time 180 ms 4) Switching frequency 4 Hz Output time 43 ms Ultrasonic frequency (typical) 120 kHz Detection area (typical) See diagrams Additional function Adjustable operating modes: Switching point (DtO) / Switching window/Background (ObSB) Teach-in of digital output Set levels of digital outputs Invertable digital output Set on delay digital output Teach-in of analog output Scaling of analog outputs Invertable analog output Automatic selection of analog current or voltage output Synchronization of up to 50 sensors MultiplexingNão há conversas cruzadas de até 50 sensores Filtros de medição ajustáveis: Measured value filters/Filter strength/Foreground suppression/Detection area/Sensitivity and sound beam Display (can be deactivated) Reset to factory default 1) In relation to the current measured value, valor mínimo ≥ resolução. 2) Referindo-se ao valor de medição actual. 3) A compensação de temperatura pode ser desligada, sem compensação de temperatura: 0,17 % / K.4) Suavização posterior da saída analógica, dependendo da aplicação, pode aumentar o tempo de resposta em até 200%. Interfaces Digital output Number 1 1) Type PNP Maximum output current IA ≤ 200 mA Analog output Number 1 Type Current output / voltage output Function Automatic selection of analog current or voltage output dependent on load Current 4 mA ... 20 mA, ≤ 500 Ω 2) Tensão 0 V... 10 V, ≥ 100.000 Ω Resolução de 12 bits Entrada multifuncional (MF) 1 x MF Histerese 50 mm 1) PNP: ALTO = VS - (< 2 V) / BAIXO = 0 V. 2) Para 4 mA...20 mA e Vs ≤ 20 V máximo. carga ≤ 100 Ω. Dados ambientais Temperatura ambiente, operação ¥25 °C... +70 °C Temperatura ambiente, armazenamento ¥40 °C... +85 °C 2024-06-27 07:49:40 | Product data sheet Subject to change without notice ULTRASONIC DISTANCE SENSORS | SICK 3 A B C D E F H I J K L M N O P Q R S T UM30-214118 | UM30 ULTRASONIC DISTANCE SENSORS Classifications ECLASS 5.0 27270804 Classe 5.1.4 27270804 ECLASS 6.0 27270804 ECLASS 6.2 27270804 ECLASS 7.0 27270804 ECLASS 8.0 27270804 ECLASS 8.1 27270804 ECLASS 9.0 27270804 ECLASS 10.0 27270804 ECLASS 11.0 27270804 ECLASS 12.0 27272806 ETIM 5.0 EC001846 ETIM 6.0 EC001846 ETIM 7.0 EC001846 ETIM 8.0 EC001846 EC001846 UNSPSC 16.0901 41111960 Desenho dimensional (Dimensões em mm ( polegadas)) UM30-214 3 3 2 102 (4.02) 69 (2.72) 33 (1.30) 19.5 (0.77) Ø 47.5 (1.87) M30 x 1.5 5 (0.20) 5 (0.20) 1 11 (0.43) M12 x 1 1 Conexão 2 Display 3 Nozes de montagem, SW 36 mm Tipo de conexão 1 2 4 3 5 4 SENSORES DE DISTANÇA ULTRASONICA:49Subjeto a alterações sem aviso prévio UM30-2141185-pin L+ Q/ ̄Q 1 4 brn blk QA wht 2 3 M blu gra 5 Sincronização/Multi1 1 Sincronização e modo multiplexComunicação Connect+ Ajuste possível 2 4 4 5 5 T1 D1 D2 T2 2 Exibição 4 Elementos de controlo 5 Indicadores de estado 2024-06-27 07:4904:10 Folha de dados do produto sujeito a alterações sem aviso prévio SENSORES DE DISTANÇA ULTRASÓNICA SICK 5 A B C D E F H I J K L M N O P Q R S T UM30-214118 UM30 SENSORES DE DISTANÇA ULTRASÓNICA Área de detecção 1,600 (63.00) 2.400 (94.49) 2.400 (94.49) 1.600 (63.00) 800 (31.50) 800 (31.50) 0 Área de detecção em mm ( polegadas) 3 4 5 2 0 800 (31.50) 2.400 (94.49) 1.600 (63.00) 3.200 (125.98) 4.000 (157.48) 5.600 (220.47) 4,800 (188).98) Área de detecção em mm ( polegadas) 1 1 Faixa de detecção dependente das propriedades de reflexão, tamanho e alinhamento do objeto 2 Faixa de limitação 3 Faixa de funcionamento 4 Objeto exemplo:placa alinhada 500 mm x 500 mm
