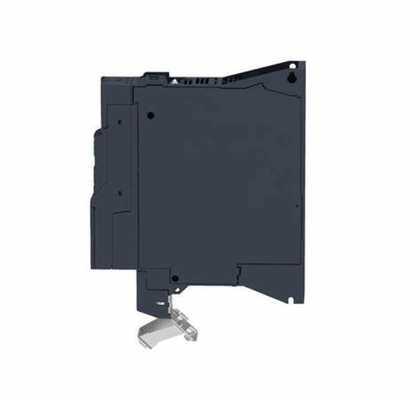

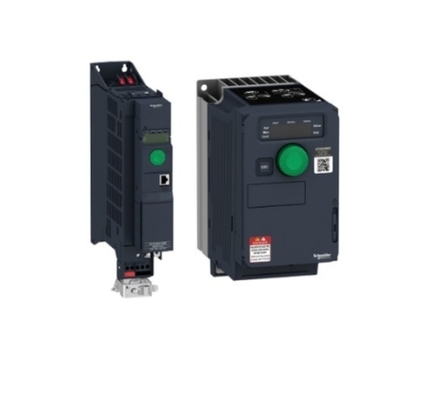

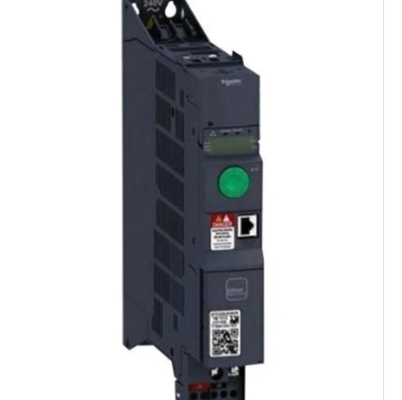

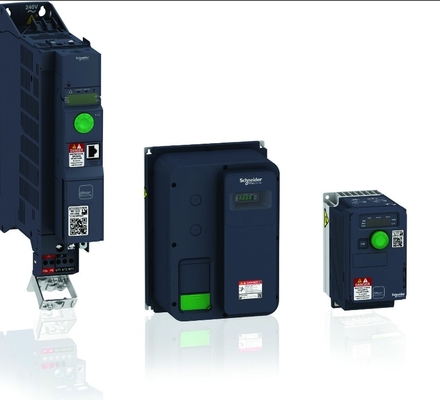

Schneider Variable Speed Drive, Altivar Machine ATV320, 0,75kW, 380 a 500V, 3 fases Livro
| Lugar de origem | China |
|---|---|
| Marca | Schneider |
| Certificação | CE |
| Número do modelo | ATV320U07N4B |
| Quantidade de ordem mínima | 1 |
| Preço | USD$130 |

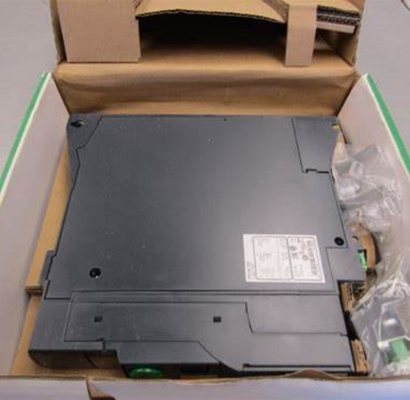

| Detalhes da embalagem | Cartão |
| Tempo de entrega | Em existência |
| Termos de pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 500 unidades |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Classe de produtos | Máquina ATV320 de Altivar | Variante | Versão padrão |
|---|---|---|---|
| formato da movimentação | livro | Montando o modo | Montagem do gabinete |
| Destacar | 3 fases Schneider drive de velocidade variável0O.75kW Schneider Variable Speed Drive é um veículo de alta potência com uma capacidade de 250 litros.,0.75kW Schneider variable speed drive |
||
Descrição de produto
| Linha de produtos | Máquina Altivar ATV320 |
|---|---|
| Tipo de produto ou componente | Acionamento de velocidade variável |
| Aplicação específica do produto | Máquinas complexas |
| variante | Versão padrão |
| Formato da unidade | Livro |
| Modo de montagem | Montagem em gabinete |
| Protocolo de porta de comunicação | Modbus serial Pode abrir |
| Cartão de opção | Módulo de comunicação, CANopen módulo de comunicação, EtherCAT módulo de comunicação, Profibus DP V1 módulo de comunicação, PROFINET módulo de comunicação, Ethernet Powerlink módulo de comunicação, EtherNet/IP módulo de comunicação, DeviceNet |
| [EUA] tensão de alimentação nominal | 380...500 V - 15...10 % |
| Corrente nominal de saída | 2.3 UMA |
| Potência do motor kW | 0,75 kW para serviço pesado |
| Filtro EMC | Filtro EMC classe C2 integrado |
| Grau de proteção IP | IP20 |
| Número de entrada discreto | 7 |
|---|---|
| Tipo de entrada discreta | STO torque seguro desligado, 24 V DC1,5 kOhm Entradas lógicas DI1...DI6, 24 V DC 30 V) DI5 programável como entrada de pulso 0…30 kHz, 24 V DC 30 V) |
| Lógica de entrada discreta | Lógica positiva (fonte) Lógica negativa (sumidouro) |
| Número de saída discreta | 3 |
| Tipo de saída discreta | Coletor aberto DQ+ 0…1 kHz 30 V DC 100 mA Coletor aberto DQ- 0…1 kHz 30 V DC 100 mA |
| Número de entrada analógica | 3 |
| Tipo de entrada analógica | Tensão AI1 0...10 V DC 30 kOhm 10 bits Tensão diferencial bipolar AI2 +/- 10 V DC 30 kOhm 10 bits Corrente AI3 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração) 250 Ohm 10 bits |
| Número de saída analógica | 1 |
| Tipo de saída analógica | Corrente configurável por software AQ1 0...20 mA 800 Ohm 10 bits Tensão configurável por software AQ1 0...10 V DC 470 Ohm 10 bits |
| Tipo de saída de relé | Lógica de relé configurável R1A 1 NA 100000 ciclos Lógica de relé configurável R1B 1 NC 100000 ciclos Lógica de relé configurável R1C Lógica de relé configurável R2A 1 NA 100000 ciclos Lógica de relé configurável R2C |
| Corrente máxima de comutação | Saída de relé R1A, R1B, R1C resistiva, cos phi = 1 3 A 250 V CA Saída de relé R1A, R1B, R1C resistiva, cos phi = 1 3 A 30 V DC Saída de relé R1A, R1B, R1C, R2A, R2C indutivo, cos phi = 0,4 7 ms 2 A 250 V CA Saída de relé R1A, R1B, R1C, R2A, R2C indutivo, cos phi = 0,4 7 ms 2 A 30 V DC Saída de relé R2A, R2C resistivo, cos phi = 1,5 A 250 V CA Saída de relé R2A, R2C resistivo, cos phi = 1,5 A 30 V DC |
| Corrente mínima de comutação | Saída de relé R1A, R1B, R1C, R2A, R2C 5 mA 24 V DC |
| Método de acesso | Escravo CANopen |
| Operação de 4 quadrantes possível | Verdadeiro |
| Perfil de controle do motor assíncrono | Relação tensão/frequência, 5 pontos Controle vetorial de fluxo sem sensor, padrão Relação tensão/frequência - Economia de energia, U/f quadrático Controle vetorial de fluxo sem sensor - Economia de energia Relação tensão/frequência, 2 pontos |
| Perfil de controle do motor síncrono | Controle vetorial sem sensor |
| Sobretorque transitório | 170…200% do torque nominal do motor |
| Frequência máxima de saída | 0,599 kHz |
| Rampas de aceleração e desaceleração | Linear você S CUS Comutação de rampa Adaptação de rampa de aceleração/desaceleração Parada automática de aceleração/desaceleração com injeção CC |
| Compensação de deslizamento do motor | Automático qualquer que seja a carga Ajustável 0...300 % Não disponível na relação tensão/frequência (2 ou 5 pontos) |
| Freqüência de comutação | 2...16 kHz ajustável 4...16 kHz com fator de redução |
| Frequência de comutação nominal | 4 kHz |
| Frenagem até parar | Por injeção DC |
| Chopper de freio integrado | Verdadeiro |
| Corrente de linha | 3,6 A 380 V serviço pesado) 2,7 A 500 V serviço pesado) |
| Corrente máxima de entrada por fase | 3.6 UMA |
| Tensão máxima de saída | 500 V |
| Poder aparente | 2,3 kVA 500 V serviço pesado) |
| Frequência de rede | 50-60 Hz |
| Tolerância de frequência de rede simétrica relativa | 5% |
| Linha prospectiva Isc | 5 kA |
| Corrente de carga base em alta sobrecarga | 3.0 UMA |
| Dissipação de potência em W | Ventilador 31 W 380 V 4 kHz |
| Com função de segurança Velocidade Limitada com Segurança (SLS) | Verdadeiro |
| Com função de segurança Gestão segura de freios (SBC/SBT) | Falso |
| Com função de segurança Parada de operação segura (SOS) | Falso |
| Com função de segurança Posição Segura (SP) | Falso |
| Com função de segurança Lógica programável segura | Falso |
| Com função de segurança Safe Speed Monitor (SSM) | Falso |
| Com função de segurança Safe Stop 1 (SS1) | Verdadeiro |
| Com sft fct Parada Segura 2 (SS2) | Falso |
| Com função de segurança Safe torque off (STO) | Verdadeiro |
| Com função de segurança Posição Seguramente Limitada (SLP) | Falso |
| Com função de segurança Safe Direction (SDI) | Falso |
| Tipo de proteção | Quebras de fase de entrada de acionamento Sobrecorrente entre as fases de saída e o acionamento de aterramento Proteção contra superaquecimento Curto-circuito entre fases do motor de acionamento Unidade de proteção térmica |
| Largura | 1,8 pol (45,0 mm) |
| Altura | 12,8 pol (325,0 mm) |
| Profundidade | 9,6 pol (245,0 mm) |
| Peso líquido | 5,5 lb (EUA) (2,5 kg) |
| Posição de operação | Vertical +/- 10 graus |
|---|---|
| Certificações de produtos | CE ATEX NOM GOST CAE RCM KC |
| marcação | CE ATEX UL CSA CAE RCM |
| Padrões | IEC 61800-5-1 |
| Compatibilidade eletromagnética | Teste de imunidade a descarga eletrostática nível 3 IEC 61000-4-2 Teste de imunidade de campo eletromagnético de radiofrequência irradiada nível 3 IEC 61000-4-3 Teste de imunidade a transientes/explosões elétricas rápidas nível 4 IEC 61000-4-4 Teste de imunidade a surtos de 1,2/50 µs - 8/20 µs nível 3 IEC 61000-4-5 Realizou teste de imunidade de radiofrequência nível 3 IEC 61000-4-6 Teste de imunidade a quedas de tensão e interrupções IEC 61000-4-11 |
| Classe ambiental (durante a operação) | Classe 3C3 de acordo com IEC 60721-3-3 Classe 3S2 de acordo com IEC 60721-3-3 |
| Aceleração máxima sob impacto de choque (durante a operação) | 150 m/s² a 11 ms |
| Aceleração máxima sob estresse vibracional (durante a operação) | 10 m/s² a 13...200 Hz |
| Deflexão máxima sob carga vibratória (durante a operação) | 1,5 mm a 2...13 Hz |
| Humidade relativa permitida (durante a operação) | Classe 3K5 de acordo com EN 60721-3 |
| Volume de ar de resfriamento | 2483,3 Gal/h (EUA) (9,4 m3/h) |
| Categoria de sobretensão | III |
| Loop de regulação | Regulador PID ajustável |
| Precisão de velocidade | +/- 10% do deslizamento nominal 0,2 Tn a Tn |
| Grau de poluição | 2 |
| Temperatura de transporte de ar ambiente | -13.0000000000…158.0000000000 °F (-25…70 °C) |
| Temperatura do ar ambiente para operação | 14.0000000000…122.0000000000 °F (-10…50 °C) sem redução de capacidade 122.0000000000…140.0000000000 °F (50…60 °C) com fator de redução |
| Temperatura do ar ambiente para armazenamento | -13.0000000000…158.0000000000 °F (-25…70 °C) |
| Categoria | EUA1CP4B22152 |
|---|---|
| Cronograma de descontos | CP4B |
| GTIN | 3606480966408 |
| Retornável | Sim |
| País de origem | EU IA |
| Tipo de unidade do pacote 1 | PCE |
|---|---|
| Número de unidades no pacote 1 | 1 |
| Pacote 1 Altura | 3,346 pol (8,500 cm) |
| Pacote 1 Largura | 10,827 pol (27,500 cm) |
| Pacote 1 Comprimento | 12,795 pol (32,500 cm) |
| Peso do pacote 1 | 5,172 lb (EUA) (2,346 kg) |
| Tipo de unidade do pacote 2 | P06 |
| Número de unidades no pacote 2 | 24 |
| Pacote 2 Altura | 29,528 pol (75,000 cm) |
| Pacote 2 Largura | 23,622 pol (60,000 cm) |
| Pacote 2 Comprimento | 31,496 pol (80,000 cm) |
| Peso do pacote 2 | 146,175 lb (EUA) (66,304 kg) |
