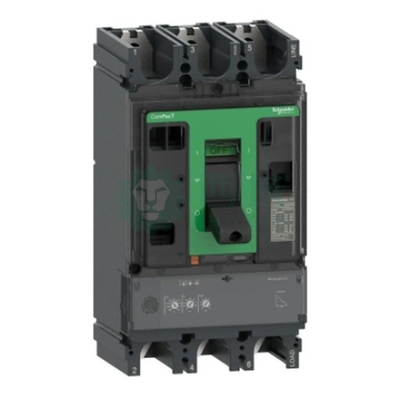

Schnerder C63N32D630 Interruptor de circuito ComPacT NSX630N, 50kA a 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 polos 3d

  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
Lugar de origem China
Marca Schnerder
Certificação CE
Número do modelo C63N32D630
Quantidade de ordem mínima 1
Preço USD$400
Detalhes da embalagem Cartão
Tempo de entrega Em existência
Termos de pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 500 unidades

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Distância ComPacT nova geração Nome do produto Compact NSX nova geração
nome curto do dispositivo NSX630N descrição dos polos 3P
Descrição dos postes protegidos 3D
Destacar

Interruptor de circuito 3D ComPacT NSX630N

,

50kA Compact NSX630N

,

MicroLogic 2.3 interruptor de circuito ComPacT NSX630N
Deixe um recado
Descrição de produto

Principal
Distância ComPacT nova geração
Nome do produto Compact NSX nova geração
Nome abreviado do dispositivo NSX630N
Tipo de produto ou componente Interruptor de circuito
Aplicação do dispositivo Distribuição
Descrição dos postes 3P
Descrição dos postes protegidos 3D
[Em] corrente nominal 630 A a 40 °C
[Ue] tensão nominal de funcionamento 690 V AC 50/60 Hz
Tipo de rede Ar condicionado
Frequência de rede 50/60 Hz
Adequação para isolamento Sim, em conformidade com a EN/IEC 60947-2
Categoria de utilização Categoria A
[Icu] Capacidade nominal máxima de quebra de curto-circuito 85 kA Icu a 220/240 V AC 50/60 Hz em conformidade com a norma IEC 60947-2
50 kA Icu a 380/415 V AC 50/60 Hz em conformidade com a norma IEC 60947-2
42 kA Icu a 440 V AC 50/60 Hz em conformidade com a norma IEC 60947-2
30 kA Icu a 500 V AC 50/60 Hz em conformidade com a IEC 60947-2
22 kA Icu a 525 V AC 50/60 Hz em conformidade com a norma IEC 60947-2
10 kA Icu a 660/690 V AC 50/60 Hz em conformidade com a norma IEC 60947-2
50 kA a 480 V AC 50/60 Hz em conformidade com a norma UL 508
Nível de desempenho N 50 kA 415 V AC
Nome da unidade de viagem MicroLógica 2.3
Tecnologia da unidade de viagem Eletrônica
Funções de protecção da unidade de viagem ISoI
Tipo de controlo Mudança
Modo de montagem do disjuntor Fixado
Complementar
[Ui] tensão de isolamento nominal 800 V AC 50/60 Hz
[Uimp] impulso nominal resistir tensão 8 kV
[Ics] Capacidade nominal de corte de curto-circuito em serviço 85 kA a 220/240 V AC 50/60 Hz em conformidade com a norma IEC 60947-2
50 kA a 380/415 V AC 50/60 Hz em conformidade com a norma IEC 60947-2
42 kA a 440 V AC 50/60 Hz em conformidade com a norma IEC 60947-2
30 kA a 500 V AC 50/60 Hz em conformidade com a norma IEC 60947-2
11 kA a 525 V AC 50/60 Hz em conformidade com a norma IEC 60947-2
10 kA a 660/690 V AC 50/60 Hz em conformidade com a norma IEC 60947-2
Durabilidade mecânica 15000 ciclos
Durabilidade elétrica 8000 ciclos a 440 V In/2
4000 ciclos a 440 V
6000 ciclos a 690 V In/2
2000 ciclos a 690 V
Dissipação de potência por pólo 39.69 W
suporte de montagem Reverso
Posição de montagem Horizontal e vertical
Flat nas costas.
Conexão para cima Frente
ligação para baixo Frente
Passagem de ligação 45 mm
Tipo de protecção L: para protecção contra sobrecarga (tempo prolongado)
Assim: para proteção de curto-circuito de curta duração com atraso fixo
I: para protecção contra curto-circuito instantâneo
Classificação da unidade de viagem 630 A a 40 °C
Ajuste de recolha a longo prazo tipo Ir (proteção térmica) 9 configurações ajustáveis
[Ir] Faixa de regulação de proteção de recolha a longo prazo 250...630 A
Tipo de regulação do atraso de proteção a longo prazo tr Fixado
[tr] faixa de regulação do atraso de proteção a longo prazo 400 s a 1,5 x Ir
16 s a 6 x Ir
11 s a 7,2 x Ir
Memória térmica 20 minutos antes e após o tropeço
Tipo de regulação de recolha de proteção de curta duração Isd 9 configurações ajustáveis
[Isd] Intervalo de regulação de recolha de proteção de curta duração 1.5...10 x Ir
Tipo de ajustamento do atraso de proteção de curta duração tsd Fixado
Ajuste de proteção instantânea de recolha tipo II Fixado
[II] intervalo de regulação instantâneo de proteção 6900
Protecção contra fugas de terra Sem
ZSI de bloqueio seletivo de zona Sem
Número de faixas para auxiliares elétricos 6 vagas
Sinalização local Lâmpadas LED intermitentes (verde) para estarem prontas para funcionar
LED 105 % Ir (vermelho) para sobrecarga
LED 90 % Ir (laranja) para sobrecarga
Largura (W) 140 mm
Altura (H) 255 mm
Profundidade (D) 110 mm
Peso líquido 6.2 kg
Meio Ambiente
Normas EN/IEC 60947
Certificações de produtos CCC
EAC
Marinha
Categoria de sobrevoltagem Classe II
Classe de protecção contra choques eléctricos Classe II
Grau de poluição 3 conforme com a norma IEC 60664-1
Grau de proteção IP IP40 conforme com a norma IEC 60529
IK grau de protecção IK07 conforme com a norma IEC 62262
Temperatura do ar ambiente para funcionamento -25...70 °C
Temperatura do ar ambiente para armazenagem -50 a 85 °C
Umidade relativa 0... 95%
Altitude de operação 0...2000 m sem desclassificação
2000 m...5000 m com desclassificação
Unidades de embalagem
Unidade Tipo de embalagem 1 PCE
Número de unidades no pacote 1 1
Embalagem 1 Altura 150,0 cm
Pacote 1 Largura 160,0 cm
Pacote 1 Duração 29.5 cm
Embalagem 1 Peso 5.732 kg
Unidade Tipo de embalagem 2 S04
Número de unidades no pacote 2 2
Embalagem 2 Altura 300,0 cm
Pacote 2 Largura 400,0 cm
Pacote 2 Comprimento 600,0 cm
Embalagem 2 Peso 12.318 kg
