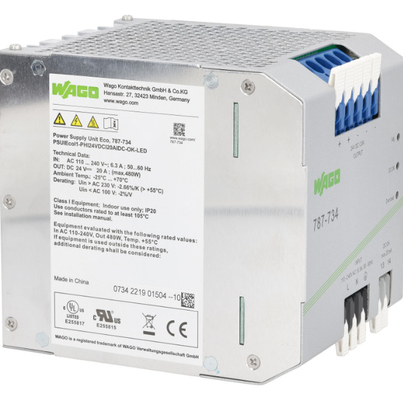

WAGO 787-734 787-885 Fornecedor de energia de modo comutado 24 VDC Voltagem de saída em estoque

sinalização e comunicação sinalização 1 x LED DC OK (verde) 1 x LED de sobrecarga (vermelho) 1 x sinal de saída DC OK (optoacoplador como contacto; máximo 31,2 V);20 mA) Indicador de estado de funcionamento LED verde (24 VDC OK) LED vermelho (supercarga) Eficiência/perdas de energia Perda de energia Pl ≤ 65 W (230 VAC); carga nominal) Perda de potência (máximo) Pl (máximo) 107 W (110 VAC / 24 VDC; 23 A) Eficiência (tipo) 90 % Proteção do circuito Fusão interna T 10 A / 250 VAC Requer fusão de reserva É necessário um fusível DC externo para a tensão de entrada DC. Recomendação de fusão de reserva Interruptor de circuito: 10 A, 16 A; Característica de descarga: B ou C Segurança e protecção Voltagem de isolamento (Pri.-Sec.) DC 4.242 kV Voltagem de isolamento (Pri.-GND) DC 2.2 kV Tensão de isolamento (Sec).-GND) CC 0,7 kV Tensão de isolamento (Sec.-sinal) DC 0.7 kV Protection class I Protection type IP20 (per EN 60529) Resistance to reverse feed ≤ DC 29 V Overvoltage category II Pollution degree 2 Transient suppression (primary) Varistor Short-circuit-protected Yes Open-circuit-proof Yes Parallel operation Yes Series operation Yes MTBF > 250,000 h (por IEC 61709) Ficha de dados de conexão. Número do item: 787-734 www.wago.com/787-734 Sujeito a alterações.Setor 58, Fase III Noida-201 301 Gautam Budh Nagar (U.P.) Tel: +91-120-4369831 Fax: +91-120-4388799 Email: info.india@wago.com Tem alguma pergunta sobre os nossos produtos?Estamos sempre felizes em atender sua chamada no +91-120-4388700. 23.03.2021 Página 4/8 Dados de ligação Tipo de ligação (1) Tecnologia de ligação de entrada/sinal Conexão de entrada Cage CLAMP® WAGO Conector WAGO Série 2706 Condutor sólido 0.5... 6 mm2 / 20... 10 AWG Condutor de cadeia fina 0.5... 6 mm2 / 20... 10 AWG comprimento da tira 11... 12 mm / 0,43... 0,47 polegadas Conexão tipo 2 Tecnologia de conexão de saída 2 Conector de caixa Push-in CLAMP® WAGO 2 WAGO série 2716 Condutor sólido 2 1.5... 16 mm2 / 16... 6 AWG Condutor de cadeia fina 2 1.5... 16 mm2 / 16... 6 AWG comprimento da tira 2 12... 13 mm / 0,47... 0,51 polegadas dados físicos largura 115 mm / 4,528 polegadas altura 136 mm / 5,354 polegadas profundidade da borda superior do DIN-rail 144 mm / 5.669 inch Mechanical data Mounting type DIN-35 rail Material data Weight 2120 g Environmental requirements Surrounding air temperature (operation) -25 … 70 °C Surrounding air temperature (storage) -25 … 85 °C Relative humidity 95% (no condensation permissible) Derating See instruction manual Pollution degree 2 Climatic category 3K3 (per EN 60721) Standards and specifications Conformity marking CE Standards/Specifications EN 62368-1; EN 61204-3; EN 61000-6-2; EN 61000-6-3; UL 60950- Ficha de dados.WAGO Private Limited C-27, Sector-58, Phase-III Noida-201 301. Gautam Budh Nagar (U.P.) Tel: +91-120-4369831.Estamos sempre felizes em atender sua chamada no +91-120-4388700. 23.03.2021 Página 5/8 Normas/Especificações EN 62368-1; EN 61204-3; EN 61000-6-2; EN 61000-6-3; UL 60950- 1; UL 508 Commercial data Product Group 6 (Interface Electronics) Packaging type BOX Country of origin CN GTIN 4050821495291 Customs tariff number 85044082900 Approvals / Certificates UL-Approvals Logo Approval Additional Approval Text Certificate name UL Underwriters Laboratories Inc. UL 508 E255817 UL Underwriters Laboratories Inc. UL 60950-1 E255815 Produtos compatíveis ferramentas Número do artigo: 210-769 TIRADOR; verde www.wago.co
