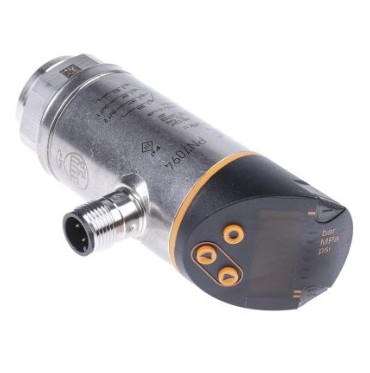

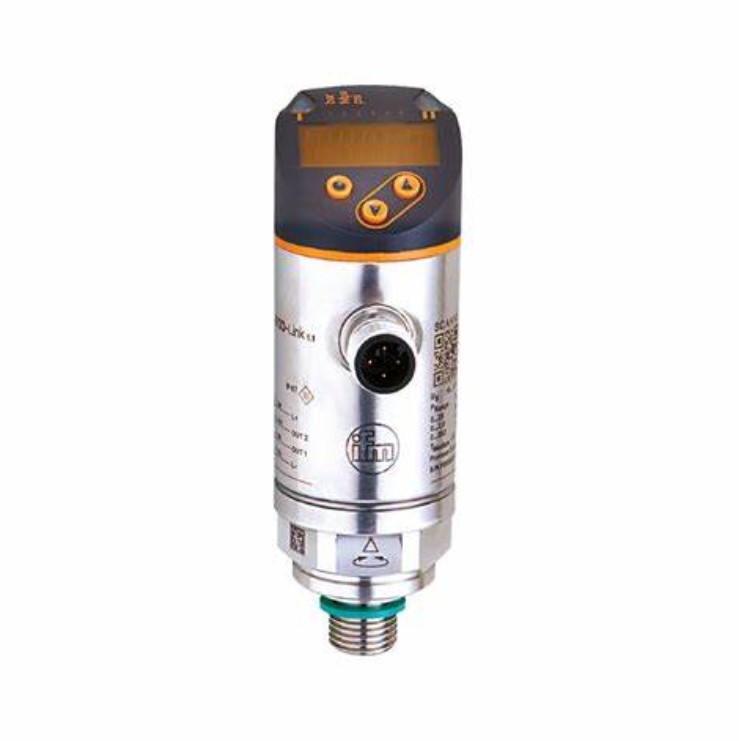

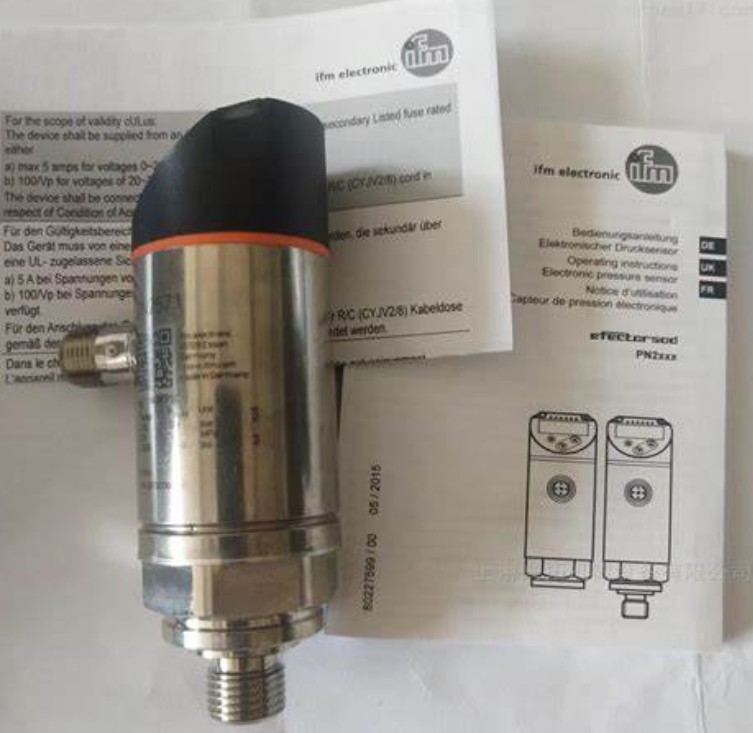

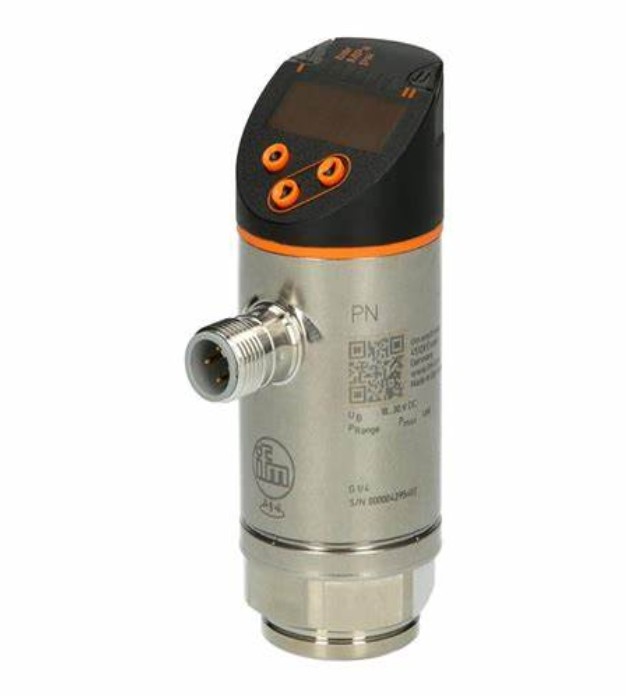

Sensor de pressão IFM com ecrã PN2571 PN-250-SEG14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
Lugar de origem China
Marca IFM
Certificação CE
Número do modelo PN2571
Quantidade de ordem mínima 1
Preço USD$370
Detalhes da embalagem Cartão
Tempo de entrega 4-6 semanas
Termos de pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Temperatura média [°C] - 25...80 Resistência ao vácuo [mbar] - 1000
Tempo de atraso de ligação [s] - Sim, sim. Número total de saídas 2
Destacar

PN2571 Sensor de pressão com visor

,

IFM Sensor de pressão com visor

,

Sensor de pressão dos EUA com visor
Deixe um recado
Descrição de produto
Características do produto
Número de entradas e saídas Número de saídas digitais: 2; Número de saídas analógicas: 1
Faixa de medição
0... 250 bar 0...3625 psi 0...25 MPa
Conexão de processo Conexão roscada G 1/4 rosca externa (DIN EN ISO 1179-2); rosca interna:M5
Aplicação
Sistema Lentes de contacto revestidas de ouro
Elementos de medição Célula de película fina metálica
Aplicação para aplicações industriais
Mídia líquidos e gases
Temperatura média [°C] - 25...80
Min. pressão de ruptura
1200 bar 17400 psi 120 MPa
Pressão nominal
500 bar 7250 psi 50 MPa
Resistência ao vácuo [mbar] - 1000
Tipo de pressão pressão relativa
Dados elétricos
Voltagem de funcionamento [V] 18...30 DC; (para SELV/PELV)
Consumo de corrente [mA] < 35
Resistência de isolamento mínima [MΩ] 100; (500 V DC)
Classe de protecção III.
Protecção da polaridade inversa - Sim, sim.
Tempo de atraso de ligação [s] 0.3
Cão de guarda integrado - Sim, sim.
Input/output
Número de entradas e saídas Número de saídas digitais: 2; Número de saídas analógicas: 1
Produtos
Número total de saídas 2
sinal de saída sinal de comutação; sinal analógico; IO-Link; (configurável)
Projeto elétrico PNP/NPN
Número de saídas digitais 2
Função de saída Normalmente aberta / fechada; (configurável)
Output de comutação de queda de tensão máxima DC [V] 2
Corrente nominal constante da saída de comutação CC [mA] 250
Frequência de comutação DC [Hz] < 500
Número de saídas analógicas 1
Corrente analógica de saída [mA] 4- Não.20; (escalavel 1: 5)
Carga máxima [Ω] 500
Voltagem de saída analógica [V] 0- Não.10; (escalavel 1: 5)
Resistência de carga mínima [Ω] 2000
Proteção contra curto-circuito - Sim, sim.
Tipo de protecção contra curto-circuito Sim (sem bloqueio)
Protecção contra sobrecarga - Sim, sim.
Intervalo de medição/de regulação
Faixa de medição
0... 250 bar 0...3625 psi 0...25 MPa
Ponto de partida analógico
0...200 bar 0...2900 psi 0...20 MPa
Ponto final analógico
50... 250 bar 725...3625 psi 5...25 MPa
Configuração de fábrica / CMPT = 2
Ponto de fixação SP
1.5... 250 bar 25...3625 psi 0.15...25 MPa
Ponto de reinicialização rP
0.5...249 bar 10...3610 psi 0.05- Não.24.9 MPa
Diferença mínima entre SP e rP
1.5 bar 15 psi 0.15 MPa
Em etapas de
0.5 bar 5 psi 00,05 MPa
Status_B Alta resolução / CMPT = 3
Ponto de fixação SP
1.6... 250 bar 23...3626 psi 0.16...25 MPa
Ponto de reinicialização rP
0.5...249 bar 8...3611 psi 0.05- Não.24.9 MPa
Diferença mínima entre SP e rP
1.1 bar 15 psi 0.11 MPa
Em etapas de
0.1 bar 1 psi 00,01 MPa
Precisão / desvios
Precisão do ponto de interrupção [% do comprimento] < ± 0,4- Não, não.
Repetitividade [% do intervalo] < ± 0,1; (com flutuações de temperatura < 10 K; diminuir 1:1)
Desvio das características [% do intervalo] < ± 0,25 (BFSL) / < ± 0,5 (LS); (Reduzir 1:1; BFSL = linha reta de melhor ajuste; LS = definição do valor limite)
Desvio de histerese [% do comprimento] < ± 0,1- Não, não.
Estabilidade a longo prazo [% do período] < ± 0,05- Desligue 1.1; por 6 meses)
Coeficiente de temperatura ponto zero [% do comprimento / 10 K] 0,2; (-25...80 °C)
Duração do coeficiente de temperatura [% da duração / 10 K] 0,2; (-25...80 °C)
Notas sobre a precisão / desvio Precisão do ponto de interrupção, erro de linearidade em DNV GL: < ± 1%: < ± 1%
Tempos de reação
Tempo de resposta [ms] < 1.5
Tempo de atraso programável dS, dr [s] 0- Não.50
Valor do processo de amortecimento dAP [s] 0- Não.4
Diminuição da saída analógica dAA [s] 0- Não.4
Tempo de resposta máximo de saída analógica [ms] 3
Software / programação
Opções de definição de parâmetros histerese / janela; aberta / fechada normalmente; atraso de ligação/desligação; amortecimento; unidade de exibição; saída de corrente/voltagem
Interfaces
Interface de comunicação IO-Link
Tipo de transmissão COM2 (38,4 kBaud)
Revisão do IO-Link 1.1
Padrão SDCI IEC 61131-9
Modo SIO - Sim, sim.
Classe de porto principal exigida A; (quando o pin 2 não estiver ligado: B)
IDs de dispositivo suportados
Tipo de operação Identificador de dispositivo
Configuração de fábrica / CMPT = 2 460
Status_B Alta resolução / CMPT = 3 639
Notas
Para mais informações, consulte o ficheiro IODD PDF em "Downloads"
Configuração de fábrica / CMPT = 2
Profissionais Sensor inteligente: variável de dados de processo; identificação do dispositivo, diagnóstico do dispositivo
Min. tempo de ciclo do processo [ms] 2.3
Pressão de resolução do IO-Link [bar] 0.1
Dados do processo IO-Link (cíclicos)
Função comprimento do bit
pressão 14
Informações de comutação binária 2
Funções IO-Link (acíclicas) Etiqueta específica da aplicação
Status_B Alta resolução / CMPT = 3
Profissionais Sensor inteligente ED2: Sensor de medição digital (0x000A), identificação e diagnóstico (0x4000)
Min. tempo de ciclo do processo [ms] 3
Pressão de resolução do IO-Link [bar] 0.1
Dados do processo IO-Link (cíclicos)
Função comprimento do bit
pressão 16
estado do dispositivo 4
Informações de comutação binária 2
Funções IO-Link (acíclicas) Etiqueta específica da aplicação
Condições de funcionamento
Temperatura ambiente [°C] - 25...80
Temperatura de armazenagem [°C] - Quarenta...100
Proteção IP 65; IP 67
Ensaios/aprovas
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Resistência a choques
DIN EN 60068-2-27 50 g (11 ms)
Resistência à vibração
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [anos] 129
Autorização UL
Número de homologação UL J014
Directiva relativa aos equipamentos sob pressão boa prática de engenharia; pode ser utilizado para fluidos do grupo 2; fluidos do grupo 1 a pedido
Dados mecânicos
Peso [g] 261.5
Materiais aço inoxidável (630/1.4542/17-4 PH); aço inoxidável (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Materiais (partes molhadas) aço inoxidável (630/1.4542/17-4 PH)
Min. ciclos de pressão 100 milhões
Torque de travagem [Nm] 25- Não.35; (torque de aperto recomendado; depende da lubrificação, vedação e pressão nominal)
Conexão de processo Conexão roscada G 1/4 rosca externa (DIN EN ISO 1179-2); rosca interna:M5
Selo da ligação de processo FKM (DIN EN ISO 1179-2)
Elementos de restrição integrados Não (pode ser adaptado posteriormente)
Displays / elementos de funcionamento
Exibição
Unidade de exibição 3 x LED, verde (bares, psi, MPa)
Estado de comutação 2 x LED, amarelo
Valores medidos Display alfanumérico, vermelho/verde, de 4 dígitos
