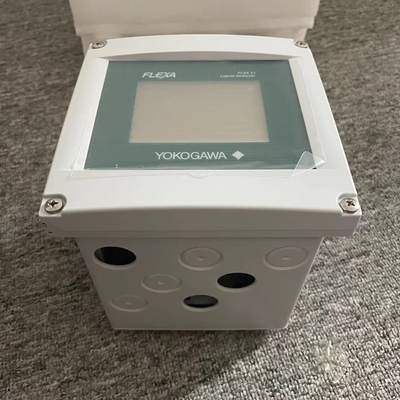

Analisadores da série Yokogawa FLEXA FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN Analisador de sistema de dois fios

O FLXA202/FLXA21 é à prova de intempéries e pode ser instalado tanto no interior como no exterior.ser instalado o mais próximo possível do sensor para evitar longos cabos entre o instrumento e o sensorQuando o sensor de pH for utilizado, o comprimento do cabo, incluindo o cabo do sensor, não deve exceder 20 metros (65,6 pés); 60 metros (197 pés) quando se utilizar a caixa de extensão BA10 e o cabo WF10.Para um sensor de condutividade, a extensão do cabo não deve exceder 60 metros (197 pés)Para o oxigénio dissolvido, a extensão do cabo do sensor não deve exceder 30 metros (100 pés).Selecionar um local de instalação onde a temperatura ambiente e a umidade estejam dentro dos limites das especificações do instrumento (ver capítulo 2). Se o instrumento for instalado no exterior e exposto à luz solar directa, deve utilizar-se um capô de proteção solar.10 a 90% RH a 40oC (não condensante) Escolher um local de instalação que satisfaça as seguintes condições. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66, NEMAType 4X (EUA), Tipo 4X ((Canadá

O método de ligação do terminal de aterragem é diferente para o FLXA202 e o FLXA21.A caixa do conversor deve estar sempre ligada a uma ligação à terra de classe D (resistência à terra igual ou inferior a 100 ohms). l Aquecimento da carcaça FLXA202 Utilize o terminal fora da carcaça do conversor para aterramento (Figura 2.9A).ligar o escudo de um cabo blindado de duplo núcleo ao terminal no bloco terminal do conversor. Não conecte o escudo ao terminal de terra do distribuidor. l Aquecimento da carcaça FLXA21 Conecte um único cabo separado para aquecimento ao bloco de terminal na carcaça (Figura 2.9B).Utilize um cabo com um diâmetro exterior de 3.4 a 7 mm. Uma vez que o cabo é muito fino, coloque a manga dentro da tampa padrão da glândula do cabo e passe o cabo através dela.Ao ligar o conversor a um distribuidor, conecte o escudo de um cabo blindado de dois núcleos ao terminal no bloco terminal do conversor.
