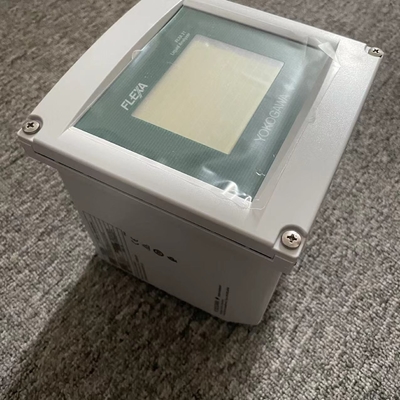

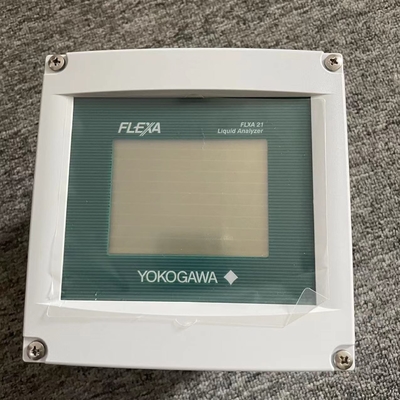

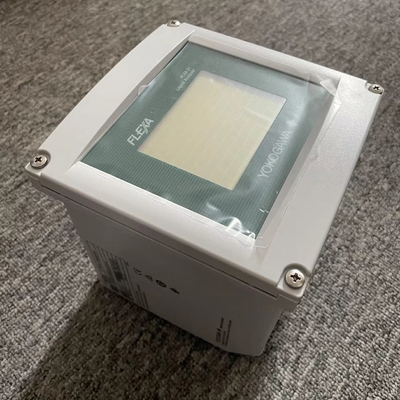

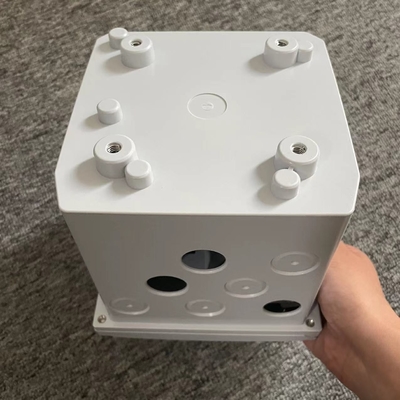

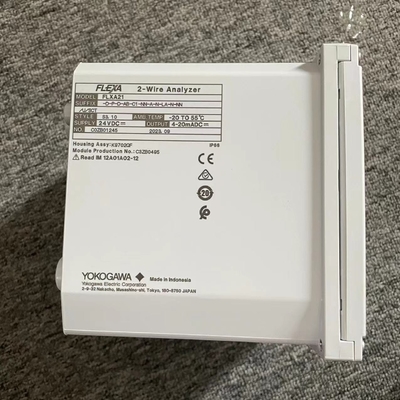

Analisadores originais da série Yokogawa FLEXA FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN Preço baixo

Display doméstico (quando dois sensores estão ligados) 6.35 Tag:PH 24.9 4mA PH1 20mA °C 24 mV pH Tag:PH 25.0 °C 19 mV pH 10.38 A B C F K H E D G J Figura 1.8 Exemplo de home display Home display O home display aparece na inicialização quando dois sensores estão conectados e o monitor está desativado. (O ecrã principal não está disponível quando apenas um sensor estiver ligado) A: Valor de medição: Valor primário (em letras maiúsculas/selecionável pelo utilizador) B, C: Valor de medição:Valores secundários e terciários (menores) D: Unidade para o valor primário E: Número da etiqueta (programável pelo utilizador) F: Número do sensor G: Indicador de bem-estar do sensor (mais ■ indicar melhor condição) H:Indicadores de espera/lavagem (aparecem apenas durante as operações de espera/lavagem) JDisplay e parâmetro de saída analógico (ex.: PH1...PH=Parameter, 1=número do sensor) K: Indicadores de aviso/falha (indicados a piscar apenas durante o estado de aviso/falha) 4mA Diff-pH 20mA pH 0,03 C 6,35 24.9 °C 24 mV Tag: PH pH Dados calculados 4mA PH1 20mA pH 10,38 R(1) 25,0 °C 19 mV pH 10,38 Tag:PH Sistema redundante Figura 1.9 Exemplo de exibição em casa de dados calculados e sistema redundante n Zoom Next 20 12 4 mA 15.00 HOLD FAIL WASH Próxima Figura 1.10 Exemplo de visualização zoom A visualização zoom aparece quando o botão Zoom no visor principal é pressionado.A exibição Zoom mostra uma exibição gráfica fácil de ler do estado de saída. Apertar em Próximo exibe o estado de contato se a comunicação estiver definida para o distribuidor PH201G. Apertar em Próximo novamente exibe as informações de estado do instrumento. < 1.INTRODUÇÃO E DESCRIPÇÃO GERAL > 1-9 IM 12A01A02-01E 9a edição : 23 de março de 2018-00 n Tendência exibida 12.00 8.40 5.60 2.50 12:00 12:20 12:40 9.10pH Valor médio médio do processo de corrente mínima:Valor de medição (pH) Valor máximo neste visor Valor mínimo neste visor PH pH1 A D B G E C F Figura 1.11 Exemplo de exibição de tendência A tendência é exibida quando o botão tendência no ecrã Zoom é pressionado. A: eixo X; eixo tempo (programável pelo utilizador de 15 minutos a 14 dias) B:Eixo Y; Eixo do valor de medição (programável pelo utilizador) C: Etiqueta n.o D: Valor de medição atual com a unidade E: Tendência (valores máximos, mínimos e médios durante o tempo de actualização da exibição) F:Ícone (valor de medição actual), e valores máximos e mínimos até à atualização da exibição) G: Indicadores de aviso/falha (indicados a piscar apenas durante o estado de aviso/falha)
