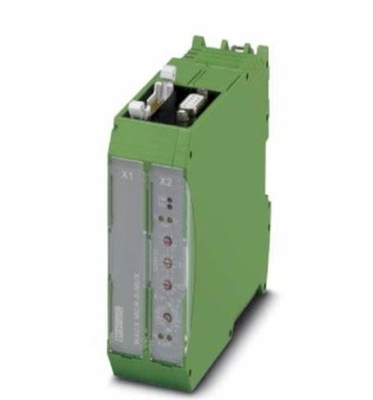

NS 35/7.5 ou NS 32 Phoenix Contacto 2865599 Sensor HART Protocolo Multiplexador Tipo HART

Phoenix Contact - MACX Analog Series Conditioning de sinal e conversores de sinal MACX AnálogoOs condicionadores de sinal proporcionam uma segurança excepcional para aplicações que exigem uma protecção completa contra explosões e segurança funcional.Processamento de sinais analógicos e digitais sem interferênciasPara além da protecção contra explosões para todas as zonas e grupos de materiais, o MACX Analog proporciona segurança funcional em conformidade com a SIL IEC/EN 61508 e a PL EN ISO 13849.Benefícios:

• Alta qualidade do sinal com isolamento elétrico seguro e longa vida útil graças ao baixo autoaquecimento
• Economia de espaço significativa com uma largura global de apenas 12,5 mm para funções padrão de um e dois canais
• Fornecimento flexível: ligação de energia modular de 24 V com mensagens de erro de grupo ou entrada de grande alcance até 230 V AC/DC
• Tecnologia de ligação fácil de utilizar com blocos terminais codificados e ligáveis, com ligação por parafuso ou por inserção
• Conexão rápida de sinal com portadores de terminação compactos e robustos para cablagem do sistema

• Número do item	2865599
  Unidade de embalagem	1 por cento
  Quantidade mínima de encomenda	1 por cento
  Chave de vendas	C402
  Chave de produto	CK11ZZ
  Página do catálogo	Página 172 (C-5-2019)
  GTIN	4046356153898
  Peso por peça (incluindo embalagem)	206.4 g
  Peso por peça (excluindo embalagem)	206.4 g
  Número da pauta aduaneira	85176200
  País de origem	DE

• Dados comerciais essenciais

  Chave de ordem	2865599
  Unidade de embalagem	1 por cento
  Página do catálogo	Página 166 (C-5-2017)
  GTIN	4046356153898
  Peso por peça (excluindo embalagem)	211.400 g
  Número pautal aduaneiro	85176200
  País de origem	DE (Alemanha)

  Dimensões

  Largura	35.2 mm
  Altura	99 mm
  Profundidade	114.5 mm

  Condições ambientais

  Temperatura ambiente (operação)	-20 °C... 60 °C
  Temperatura ambiente (armazenamento/transporte)	-40 °C... 80 °C
  Humidade relativa máxima admissível (operação)	≤ 95% (não condensado)

  Interface dos dispositivos de campo (HART)

  Canais	16 ou 32; ajustável com um interruptor
  Método de ligação	Cabos de fita plana, 14 posições (inclusive)
  Sinalização	HART FSK
  Especificação HART	HART Field Communication Protocol Rev. 6.0 (compatível descendente até Rev. 4.0); FSK Physical Layer Specification (Rev. 8.1)
  Exibição de transmissão de dados	Dois LEDs amarelos "Tx" e "Rx" "HART"
  Erro de exibição	LED "ERR" vermelho (clara em caso de erro no HART bus)

  Interface RS-485

  Método de ligação	Conector feminino D-SUB-9
  Sinalização	RS-485
  Controlo/protocolos do fluxo de dados	Compatível com servidor OPC HART, PDM, PRM e FDT/DTM
  Número de multiplexadores HART por segmento de autocarro	Max. 31
  Configuração de endereço	0- Não.127; utilizando um interruptor rotativo na parte da frente
  Taxa de dados	9600 / 19200 / 38400 / 57600 [bps]; através de um interruptor rotativo na parte da frente
  Comprimento da transmissão	≤ 1200 m
  Exibição	Dois LEDs amarelos "Tx" e "Rx" "RS-485"

  Dados gerais

  Tensão de alimentação	24 V DC
  Intervalo de tensão de alimentação	18 V... 31,2 V
  Consumo típico de corrente	55 mA
  Consumo de potência nominal	1.35 W
  Indicador de tensão de funcionamento	LED verde "PWR"
  Monitorização da subvoltagem	Sim (sem dispositivos defeituosos / estados de saída)
  Isolamento galvânico do sinal HART/RS-485	350 V AC
  Isolamento galvânico dos sinais HART entre si	100 V de corrente contínua (capacitativo)
  Isolamento galvânico do sinal/alimentação HART	350 V AC
  Isolamento galvânico do RS-485/fornecimento	350 V AC
  Monitorização de erros	Erro do processador: o LED "PWR" pisca; erro na comunicação HART: o LED "ERR" pisca
  Conformidade	Conforme o CE
