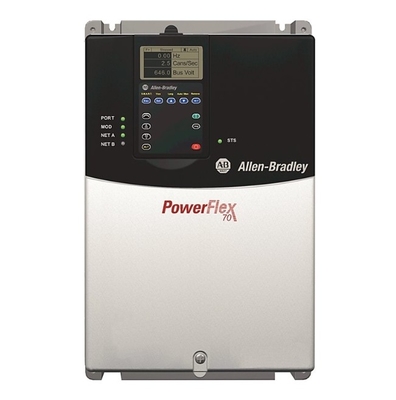

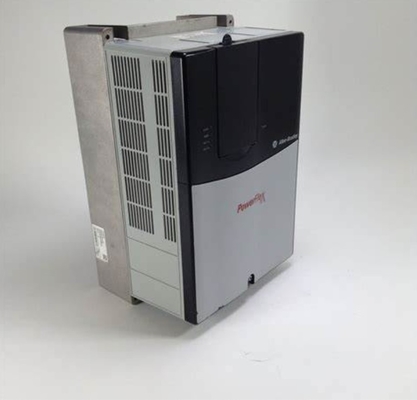

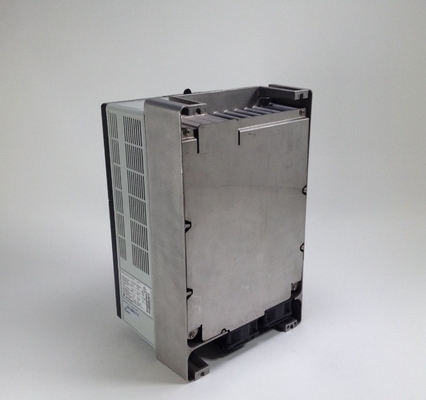

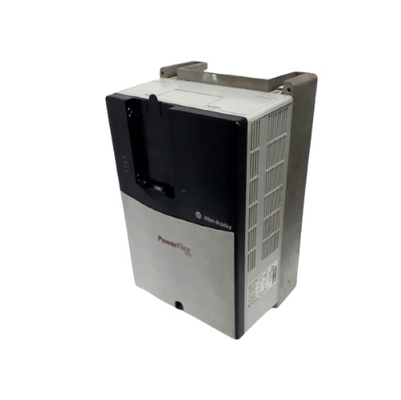

Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Fase 30 A 15 KW Normal 11 KW

  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
Lugar de origem China
Marca Allen-Bradley
Certificação CE
Número do modelo 20AC030A0AYNANC0
Quantidade de ordem mínima 1
Preço USD$1863
Detalhes da embalagem Cartão
Tempo de entrega em existência
Termos de pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 500 unidades

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Grau de proteção (IP) Proteção IP20 Número de saídas analógicas 1
Tensão de rede 400 V Resistência à quebra integrada Não
Destacar

Motor de CA PowerFlex70 de 3 fases

,

Acionamento AC PowerFlex70 11 kW

,

Acionamento AC de 400 V PowerFlex70
Deixe um recado
Descrição de produto

Especificações técnicas

Mecânico

Grau de proteção (IP) Proteção IP20
Choque. Pico de 15 G com duração de 11 ms (±1,0 ms)
Vibração 0.152 mm (0,006 polegadas) de deslocamento, 1 G de pico

Eletrodomésticos

Número de saídas analógicas 1
Voltagem principal 400 V
Resistência à quebra integrada - Não, não.
Resistências de travagem dinâmicas internas 62 Ohms
IGBT de travagem IGBT de travagem instalado
Desligamento da saída de baixa tensão do autocarro 305V DC @ 380/400V
Nível de falha de subvoltagem do autocarro 300V DC @ 380/400V
Módulo de comunicação interna Sem módulo de comunicação
Viagem de baixa tensão de entrada AC 233V AC @ 380/400V
Voltagem do autocarro, nom 540V DC @ 380/400V
Viagem de sobrevoltagem do autocarro 810V DC @ 380/400V
Corrente nominal do disjuntor, máximo 120 A @ 400 V AC, de 3 fases
Corrente nominal do protetor do motor, máximo 50 A @ 400 V AC, de 3 fases
Corrente de saída nominal, contínua 30 A @ 400 V AC, de 3 fases
Corrente nominal de saída, 1 min 33 A @ 400 V AC, 3 fases
Corrente nominal de saída, 3 segundos 45 A @ 400 V AC, de 3 fases
Controle lógico 0.5 segundos mínimo, 2 segundos típicos
Resistência de travagem De potência não superior a 1000 W
Corrente nominal de entrada 30.3 A @ 400 V AC, de 3 fases
Documentação Manual
Frequência do portador Controle padrão: 2, 3, 4, 5, 6, 7, 8, 9 e 10 kHz, controle vetorial: 2, 4, 8 e 12 kHz, classificação de acionamento baseada em 4 kHz
Quadratura do codificador 90° ± 27°
Viagem de sobrevoltagem de entrada AC 475V AC @ 380/400V
Potência nominal de entrada 21 kVA @ 400 V AC, de 3 fases
Capacidade de produção de combustível 40...60 A @ 400 V AC, 3 fases
Corrente nominal do fusível sem atraso temporal 40... 120 A @ 400 V AC, 3 fases
Termistor de dissipador de calor Monitorizado por viagem de overtemp do microprocessador
Proporção de potência do motor em relação ao motor, máximo Recomenda- se uma proporção não superior a 2:1
Módulos de parada Múltiplos modos de travagem programáveis, incluindo: ¥ Ramp, Coast, DC-brake, Fast brake, Ramp-to-hold e curva S
Precisão da frequência Entrada digital: dentro de ±0,01% da frequência de saída definida
Aceleração/desaceleração Dois tempos de aceleração e deceleração programáveis de forma independente, cada um dos quais pode ser programado de 0 a 3600 segundos em incrementos de 0,1 segundo.
Número de entradas digitais 6
Número de saídas digitais 2
Número de entradas analógicas 2
Perda interna de watts 42.9 W @ 400 V, 15 HP de função normal
Voltagem do motor, nom 460V @ 380...480V de potência nominal, 480V de tensão nominal da linha
Protocolo de suporte para DeviceNet - Sim, sim.
Modelo de interface humana Não há placa em branco.
Aplicação autorizada em zonas industriais - Sim, sim.
Perda de watts externos 432.9 W @ 400 V, 15 HP de função normal
Perda total de watts 475.8 W @ 400 V, 15 HP de função normal
Protocolo de suporte para EtherNet/IP - Sim, sim.
Tensão da linha, nom 480V @ 380...480V de potência nominal, 460V de tensão nominal do motor
Frequência principal 50 Hz
Faixa de frequência de saída Controle padrão: 0...400 Hz, controlo reforçado: 0...500 Hz
Filtragem EMC interna Segundo filtro ambiental por directiva CE EMC (89/336/CEE)
Opção de feedback Nenhum feedback.
Disponibilidade máxima do motor 460...528V @ 380...480V, tensão nominal do motor 460V
Faixa de operação da unidade 342...528V @ 380...480V, tensão nominal do motor 460V
Regulação do binário Sem feedback +/-10%, com feedback +/- 5%
Tipo de gabinete Instalação do painel-IP20/NEMA Tipo 1
Corrente nominal de saída 30 amperes, 15 kW de carga normal, 11 kW de carga pesada, quadro D
Função do ventilador de arrefecimento Quadros B, D e E: o ventilador funciona quando a potência é aplicada e em estado de funcionamento
Opções de controlo Controle reforçado com entrada/saída de 24 V
Viagem de sobrecorrente da unidade Limite de corrente do software: 20...160% da corrente nominal
Eficiência 970,5% a amperes nominais, volts nominais da linha
Fornecimento de codificador 5V/12V configuráveis ± 5%
Regulação da velocidade do regulador de velocidade Sem retroalimentação (modo Vector Control): 0,1% da velocidade de base na faixa de velocidade 120:1, faixa operacional 120:1, largura de banda de 30 rad/sec
Capacidade limite de corrente Limite de corrente proativa programável de 20 a 160% da corrente de saída nominal, ganho proporcional e integral programável de forma independente
Controle de motor selecionável Vector sem sensores com ajuste completo.
Regulação da velocidade do regulador de frequência Com compensação de deslizamento (Modo Volt por Hertz): 0,5% da velocidade de base na faixa de velocidade 40:1, faixa de funcionamento 40:1, largura de banda 10 rad/sec
Fases de entrada A entrada trifásica fornece a classificação completa para todos os drives. A operação monofásica fornece 50% da corrente nominal
Método de controlo PWM codificado sinusoidal com frequência portadora programável.
Número de interfaces HW RS-232 2
Número de interfaces HW RS-485 2
Número de interfaces USB HW 2
Número de fases de saída 3
Número de fases de entrada 3
Tolerância relativa de tensão líquida simétrica 10 %
Com elemento de comando - Sim, sim.
Protocolo de suporte para TCP/IP - Sim, sim.
Protocolo de apoio para o PROFIBUS - Sim, sim.
Protocolo de apoio para CAN - Sim, sim.
Protocolo de suporte para Modbus - Sim, sim.
Aplicação autorizada em zonas domésticas e comerciais - Sim, sim.
Protecção contra sobrecarga do motor Classe 10 Protecção contra sobrecarga do motor, em conformidade com o artigo 430 da NEC e protecção contra sobre-temperatura do motor, em conformidade com o artigo 430.126 (A) (2) da NEC.
Tolerância de frequência de entrada 47 Hz
Ciclo de trabalho do codificador 50% ± 10%
Tolerância à tensão - 10%
Fator de potência de deslocamento (todas as unidades) 0.98 em toda a faixa de velocidade
Capacidade de curto-circuito, máximo 200000 amperes simétricos
Intervalo de tensão de saída 0 a tensão nominal do motor
Tipo de codificador Canais duplos e incrementais
Alimentação 15 milissegundos com carga total
Circuito curto Fase-a-fase na saída da unidade
Viagem de falha no solo Fase-terra na saída do acionamento
Proporção de potência do motor em relação ao motor, min Recomenda-se uma proporção não inferior a 1:2
Imunidade de ruído da lógica de controlo Transientes de arco de chuva até pico de 1500 V
Transientes de linha Até 6000 volts de pico por IEEE C62.41-1991
Corrente nominal de curto-circuito, máximo Capacidade máxima de corrente de curto-circuito para corresponder à capacidade especificada do fusível/interruptor
Sobrecarga intermitente Capacidade de sobrecarga de 110% até 1 minuto, capacidade de sobrecarga de 150% até 3 segundos

Construção

Altura, aprox IP66, NEMA/UL Tipo 4X/12 para utilização interior: 350 mm
Profundidade, aprox IP66, NEMA/UL Tipo 4X/12 para utilização interior: 210,7 mm
Largura, aprox IP66, NEMA/UL Tipo 4X/12 para utilização interior: 219,9 mm
Peso, aprox IP66, NEMA/UL Tipo 4X/12 para utilização interior: 9,13 kg

Ambiente

Altitude Máximo de 1000 m (3300 pés) sem desclassificação
Grau de proteção (NEMA) 1
Temperatura do ar circundante, máximo IP20, NEMA/UL Tipo 1: 0...50 °C (32...122 °F) sem degradação
Atmosfera O motor não deve ser instalado numa área onde a atmosfera ambiente contenha gases voláteis ou corrosivos, vapores ou poeira.armazenar a unidade onde não esteja exposta a uma atmosfera corrosiva
Temperatura de armazenamento -40 °C
Umidade relativa 5...95% não condensante
Grau de poluição 1 de acordo com a EN 61800-5-1 Não ocorre poluição, ocorre apenas poluição seca não condutora, e não tem influência
Grau de poluição 4 de acordo com a EN 61800-5-1 A poluição gera condutividade persistente causada, por exemplo, por poeira condutora, chuva ou neve
Grau de poluição 3 de acordo com a norma EN 61800-5-1 A poluição condutora ocorre, a poluição seca não condutora ocorre e se torna condutora devido à condensação
Grau de poluição 2 de acordo com a norma EN 61800-5-1 Normalmente, ocorre apenas poluição não condutora, ocasionalmente uma condutividade temporária, causada pela condensação, é esperada quando o motor está fora de funcionamento
Grau de poluição do ambiente Todos os gabinetes são aceitáveis para os graus de poluição 1 e 2, sendo necessário um gabinete que atenda ou exceda o nível IP54, tipo NEMA/UL 12, para os graus de poluição 3 e 4.
