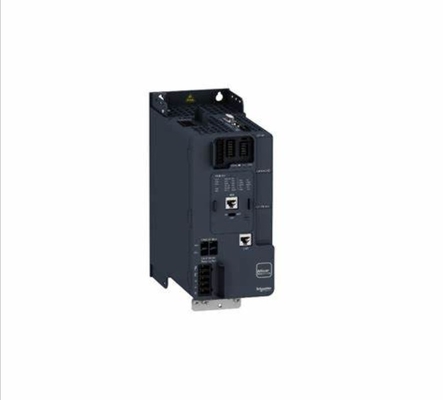

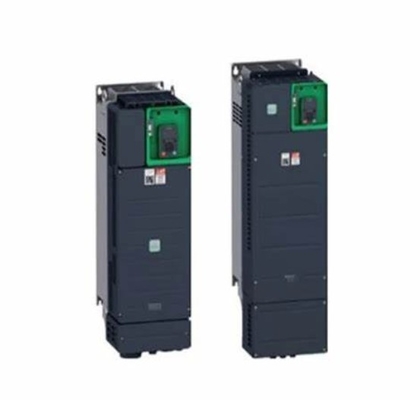

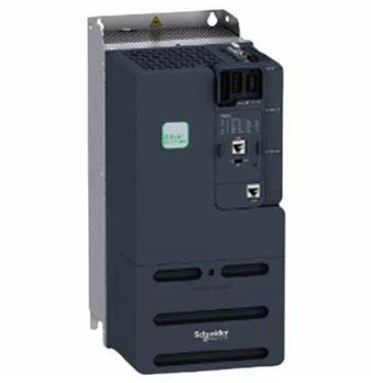

Schneider ATV340U55N4 Motor de velocidade variável Máquina de Altivar ATV340 5.5kW Pesada 400V 3 fases

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
Lugar de origem China
Marca Schneider
Certificação CE
Número do modelo ATV340U55N4
Quantidade de ordem mínima 1
Preço USD$440
Detalhes da embalagem Cartão
Tempo de entrega 3-4weeks
Termos de pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Classe de produtos Máquina Altivar ATV340 produto ou tipo componente Motor de velocidade variável
Aplicação específica do produto Máquina Variante Versão padrão
Destacar

Schneider ATV340U55N4 Dispositivo de velocidade variável

,

Acionamento de velocidade variável de 400 V

,

Acionamento de velocidade variável de três fases
Deixe um recado
Descrição de produto

Especificações

Principal
Classe de produtos Máquina Altivar ATV340
Tipo de produto ou componente Motor de velocidade variável
Aplicação específica do produto Máquina
variante Versão padrão
Modo de montagem Montagem do gabinete
Protocolo de comunicação do porto Modbus em série
Cartão de opção Módulo de comunicação, Profibus DP V1
módulo de comunicação, PROFINET
Módulo de comunicação, DeviceNet
módulo de comunicação, CANopen
módulo de comunicação, EtherCAT
Fase Fase 3
Frequência de abastecimento 50...60 Hz +/- 5 %
Voltagem nominal de alimentação 380...480 V - 15... 10%
Corrente de saída nominal 12.7 A
Potência do motor kW 7.5 kW de carga normal
5.5 kW de carga pesada
Capacidade máxima de potência 10 cv em função normal
7 cv de carga pesada
Filtro EMC Filtro EMC integrado da classe C3
Grau de proteção IP Proteção IP20
Complementar
Número de entrada discreto 5
Tipo de entrada discreto PTI programável como entrada de pulso 0...30 kHz, 24 V DC 30 V)
DI1...DI5 torque de segurança desligado, 24 V DC 30 V) 3,5 kOhm
programável
Número de velocidades pré-definidas 16 velocidades pré-estabelecidas
Número de saída discreto 2.0
Tipo de saída discreta Saída programável DQ1, DQ2 30 V DC 100 mA
número de entrada analógica 1
Tipo de entrada analógica AI1 corrente configurável por software 0...20 mA 250 Ohm 12 bits
AI1 sonda de temperatura ou sensor de nível de água configurável por software
AI1 tensão configurável por software 0...10 V DC 31,5 kOhm 12 bits
Voltagem AI2 configurável por software - 10...10 V DC 31,5 kOhm 12 bits
número de saída analógica 1
Tipo de saída analógica Voltagem configurável por software AQ1 0...10 V DC 470 Ohm 10 bits
Corrente configurável por software AQ1 10...20 mA 500 Ohm 10 bits
Número de saída do relé 2
Voltagem de saída <= tensão de alimentação
Tipo de saída do relé Saídas do relé R1A
Saídas do relé R1C 100000 ciclos
Saídas do relé R2A
Saídas do relé R2C 100000 ciclos
Corrente de comutação máxima Resistente de saída do relé R1C, cos phi = 1 3 A 250 V AC
R1C resistente, cos phi = 1 3 A 30 V DC
Saída de relé R1C indutiva, cos phi = 0,4 7 ms 2 A 250 V AC
Saída de relé R1C indutiva, cos phi = 0,4 7 ms 2 A 30 V DC
Resistente de saída do relé R2C, cos phi = 1 5 A 250 V AC
Resistente de saída do relé R2C, cos phi = 1 5 A 30 V DC
Saída de relé R2C indutiva, cos phi = 0,4 7 ms 2 A 250 V AC
Saída de relé R2C indutiva, cos phi = 0,4 7 ms 2 A 30 V DC
Corrente de comutação mínima R1B 5 mA 24 V DC
Saída do relé R2C 5 mA 24 V DC
Interface física 2 fios RS 485
Tipo de conector 1 RJ45
Método de acesso RTU Modbus Escravo
Taxa de transmissão 40,8 kbit/s
90,6 kbit/s
19.2 kbit/s
38.4 kbit/s
Quadro de transmissão RTU
Número de endereços 1... 247
Formato dos dados 8 bits, impar configurável, par ou sem paridade
Tipo de polarização Sem impedância
Operação de 4 quadrantes possível É verdade.
Perfil de controlo do motor assíncrono Norma de binário variável
Modo de binário otimizado
Padrão de binário constante
Perfil de controlo do motor síncrono Motor de ímã permanente
Motor de relutância
Grau de poluição 2 IEC 61800-5-1
Frequência máxima de saída 0.599 kHz
Rampas de aceleração e de desaceleração Regulado linearmente separadamente de 0.01...9999 s
S, U ou personalizado
Compensação de deslizamento do motor Ajustável
Automático, independentemente da carga
Pode ser suprimido
Não disponível na lei do motor do ímã permanente
Frequência de comutação 2...16 kHz ajustável
7...16 kHz com fator de redução
Frequência nominal de comutação 4 kHz
Frenagem para estacionamento Por injecção de CC
Elicóptero de travagem integrado É verdade.
Corrente de linha 15.3 A 380 V função normal)
12.2 Uma carga normal de 480 V)
20.0 A 380 V de carga pesada)
16.0 A 480 V de carga pesada
Corrente de linha 20 A 380 V sem estrangulamento de linha)
16 A 480 V sem estrangulamento da linha)
15.3 Um 380 V com função normal de estrangulamento da linha externa)
12.2 Um 480 V com função normal de estrangulamento da linha externa)
11.6 Um 380 V com estrangulamento externo da linha)
9.4 Um 480 V com estrangulamento externo da linha)
Corrente de entrada máxima por fase 20.0 A
Tensão de saída máxima 480 V
Poder aparente 12.1 kVA 480 V função normal)
13.3 kVA 480 V de carga pesada)
Corrente transitória máxima 18.2 A 60 s de função normal)
19.1 A 60 s de carga pesada)
22.3 A 2 s função normal)
22.9 A 2 s de carga pesada)
Conexão elétrica Terminal de parafuso 4...6 mm2 de autocarro de CC
Terminal de parafuso 0.2- Não.2.5 mm2 de controlo
Terminal de parafusos 1.5...6 mm2 do lado da linha
Terminal de parafusos 1.5... motor de 6 mm2
Linha prospectiva Isc 22 kA
Corrente de carga de base em sobrecarga elevada 12.7 A
Corrente de carga de base em sobrecarga baixa 16.5 A
Dissipação de potência em W Convecção natural 134 W 380 V 4 kHz)
Convecção forçada 134 W 380 V 4 kHz)
Convecção natural 164 W 380 V 4 kHz)
Convecção forçada 164 W 380 V 4 kHz)
Conexão elétrica Terminal de parafuso de autocarro de CC 4...6 mm2 AWG 12...AWG 10
Terminal do parafuso de controlo 0.2- Não.2.5 mm2 AWG 24... AWG 12
Terminal de parafuso do lado da linha 1.5...6 mm2 AWG 14...AWG 10
Terminal do parafuso do motor 1.5...6 mm2 AWG 14...AWG 10
Com função de segurança Velocidade limitada de forma segura (SLS) É verdade.
Com função de segurança Gerenciamento seguro dos travões (SBC/SBT) É verdade.
Com função de segurança Paragem operacional segura (SOS) Falso
Com função de segurança Posição segura (SP) Falso
Com função de segurança Lógica programável segura Falso
Com função de segurança Monitor de velocidade seguro (SSM) Falso
Com função de segurança Safe Stop 1 (SS1) É verdade.
Com sft fct Safe Stop 2 (SS2) Falso
Com função de segurança Torque de desligamento seguro (STO) É verdade.
Com função de segurança Posição de segurança limitada (SLP) Falso
Com função de segurança Direção segura (SDI) Falso
Tipo de protecção Motor de protecção térmica
Torque de segurança do motor
Motor com perda de fase
Motor de protecção térmica
Torque de segurança fora de accionamento
Motor de superaquecimento
Motor de sobrecorrente
Supercorrente de saída entre a fase do motor e o accionamento de terra
Supercorrente de saída entre as fases de accionamento do motor
Curto-circuito entre a fase do motor e a unidade de aterragem
Curto-circuito entre as fases de accionamento do motor
Motor de perda de fase
Acionamento de sobrevoltagem de autocarro de CC
Acionamento de sobrevoltagem da linha de alimentação
Acionamento de baixa tensão da linha de alimentação
Dispositivo de perda de fornecimento de entrada
Excesso de velocidade de condução
Quebra no motor do circuito de controlo
Largura 4.33 polegadas (110.0 mm)
Altura 10.63 polegadas (270,0 mm)
Profundidade 9.21 polegadas (234,0 mm)
Peso líquido 6.39 lb ((US) (2.9 kg)
Corrente de saída contínua 16.5 A função normal de 4 kHz
12.7 Uma carga pesada de 4 kHz
Meio Ambiente
Altitude de operação <= 9842,52 ft (3000 m) com desvio de corrente superior a 1000 m
Posição de operação Vertical +/- 10 graus
Certificações de produtos UL (em inglês)
CSA
TÜV
EAC
CTick
Marcação CE
Normas IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
Estilo de montagem Com escova de calor
Compatibilidade eletromagnética Ensaio de imunidade à descarga eletrostática nível 3 IEC 61000-4-2
Ensaio de imunidade ao campo electromagnético de radiofrequência, nível 3 IEC 61000-4-3
Ensaio de resistência à corrente elétrica rápida transitória/explosão nível 4 IEC 61000-4-4
1.2/50 μs - 8/20 μs ensaio de resistência a sobretensões nível 3 IEC 61000-4-5
Teste de imunidade à radiofrequência de nível 3 IEC 61000-4-6
Classe ambiental (durante o funcionamento) Classe 3C3 de acordo com a IEC 60721-3-3
Classe 3S3 de acordo com a IEC 60721-3-3
Aceleração máxima sob choque (durante o funcionamento) 70 m/s2 a 22 ms
Aceleração máxima sob tensão vibratória (durante o funcionamento) 5 m/s2 a 9...200 Hz
Deformação máxima sob carga vibratória (durante o funcionamento) 1.5 mm a 2...9 Hz
Umidade relativa permitida (durante o funcionamento) Classe 3K5 de acordo com a EN 60721-3
Volume de ar de arrefecimento 20077.44 Gal/h (EUA) (76,0 m3/h)
Tipo de refrigeração Convecção forçada
Categoria de sobrevoltagem Classe III
Ciclo de regulação Regulador PID ajustável
Nível de ruído 460,6 dB
Grau de poluição 2
Temperatura ambiente do transporte aéreo -40...158 °F (-40...70 °C)
Temperatura do ar ambiente para funcionamento 5...122 °F (-15...50 °C) sem posição vertical de redução)
122...140 °F (50...60 °C) com posição vertical do fator de redução)
Temperatura do ar ambiente para armazenamento -40...158 °F (-40...70 °C)
Isolamento Entre os terminais de alimentação e controlo
Detalhes de encomenda e expedição
Categoria US1CP4B22182
Calendário de descontos CP4B
GTIN 3606480966927
Retornabilidade - Não, não.
País de origem Estados Unidos
Unidades de embalagem
Unidade Tipo de embalagem 1 PCE
Número de unidades no pacote 1 1
Embalagem 1 Altura 5.12 polegadas (13.000 cm)
Pacote 1 Largura 14.57 polegadas (37.000 cm)
Pacote 1 Duração 12.40 polegadas (31.500 cm)
Embalagem 1 Peso 8.20 lb (EUA) (3.720 kg)
Unidade Tipo de embalagem 2 P06
Número de unidades no pacote 2 10
Embalagem 2 Altura 29.53 polegadas (75.000 cm)
Pacote 2 Largura 23.62 polegadas (60.000 cm)
Pacote 2 Comprimento 31.50 polegadas (80.000 cm)
Embalagem 2 Peso 110.67 lb ((US) (50.200 kg)
