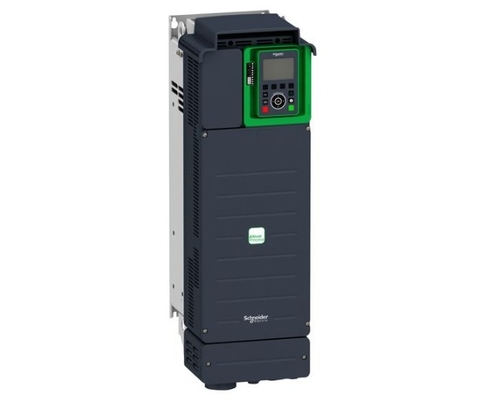

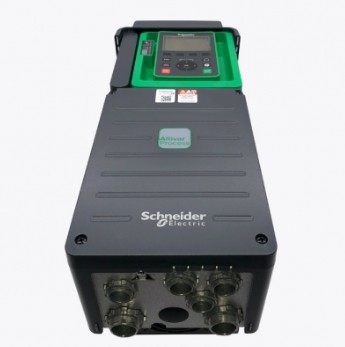

Motor de velocidade variável Schneider ATV630, 30kW/40HP, 380-480V, IP21/UL Tipo 1 ATV630D30N4
| Lugar de origem | China |
|---|---|
| Marca | Schneider |
| Certificação | CE |
| Número do modelo | ATV630D30N4 |
| Quantidade de ordem mínima | 1 |
| Preço | USD$950 |
| Detalhes da embalagem | Cartão |
| Tempo de entrega | em existência |
| Termos de pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 500 unidades |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| nome curto do dispositivo | ATV630 | Variante | Versão padrão |
|---|---|---|---|
| linha em perspectiva Isc | kA 50 | Lógica de entrada discreta | 16 velocidades pré-estabelecidas |
| Destacar | 40 HP Schneider motor de velocidade variável,IP21 Acionamento de velocidade variável Schneider,380-480V Schneider motor de velocidade variável |
||
Descrição de produto

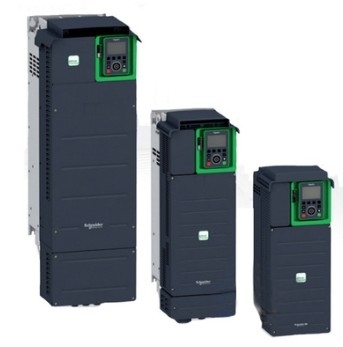

Este inversor de velocidade variável Altivar Process ATV600 pode alimentar motores de potência síncronos e assíncronos trifásicos.Possui 3 portas de comunicação RJ45 integradas como padrão, 1 porta Ethernet, 2 portas seriais.Funciona com uma tensão de alimentação nominal de 380V a 480V AC.Este drive proporciona até 30% de economia de energia quando em standby devido à inovadora operação ''Stop and Go'' sem custos adicionais.É adequado para motores com potência de até 30kW / 40hp para aplicações que requerem sobrecarga leve (até 120%).É adequado para motores com potência de até 22kW / 30hp para aplicações que requerem sobrecarga significativa (até 150%).Ele pesa 28kg e suas dimensões são 226mm de largura, 673mm de altura e 271mm de profundidade.Este drive é focado no processamento de gerenciamento de fluidos e economia de energia, oferecendo ampla flexibilidade em aplicações de água e efluentes, mineração, minerais e metais, petróleo e gás e alimentos e bebidas.Acessórios (kit de ventilador, terminal de display gráfico) e opções (módulos de expansão de E/S, módulos de comunicação, filtros de entrada EMC) estão disponíveis com os inversores Altivar Process ATV600, dependendo da classificação do inversor.Foi projetado para ser montado na posição vertical (+/- 10 °) na parede.Este novo conceito de drives atende às principais necessidades de processos e utilidades em termos de eficiência de equipamentos e custo total de propriedade, apoiando a gestão de energia, gestão de ativos e também o desempenho geral do processo.
| Linha de produtos | Altivar Processo ATV600 |
|---|---|
| tipo de produto ou componente | Acionamento de velocidade variável |
| Aplicação específica do produto | Processo e utilitários |
| Nome abreviado do dispositivo | ATV630 |
| variante | Versão padrão |
| destino do produto | Motores assíncronos Motores síncronos |
| Filtro EMC | Integrado com 50 m em conformidade com EN/IEC 61800-3 categoria C2 Integrado com 150 m em conformidade com EN/IEC 61800-3 categoria C3 |
| Grau de proteção IP | IP21 em conformidade com IEC 61800-5-1 IP21 em conformidade com IEC 60529 |
| [EUA] tensão de alimentação nominal | 380...480V |
| Grau de proteção | UL tipo 1 em conformidade com UL 508C |
| Tipo de resfriamento | Convecção forçada |
| Frequência de fornecimento | 50...60Hz - 5...5% |
| [EUA] tensão de alimentação nominal | 380...480 V - 15...10% |
| Potência do motor kW | 30 kW (serviço normal) 22 kW (serviço pesado) |
| Potência do motor HP | 40 HP em serviço normal 30 cv para serviço pesado |
| Corrente de linha | 53,3 A a 380 V (serviço normal) 45,9 A a 480 V (serviço normal) 40,5 A a 380 V (serviço pesado) 35,8 A a 480 V (serviço pesado) |
| Linha prospectiva Isc | 50 kA |
| Poder aparente | 38,2 kVA a 480 V (serviço normal) 29,8 kVA a 480 V (serviço pesado) |
| Corrente de saída contínua | 61,5 A a 4 kHz para serviço normal 46,3 A a 4 kHz para serviços pesados |
| Perfil de controle de motor assíncrono | Padrão de torque variável Modo de torque otimizado Padrão de torque constante |
| Perfil de controle do motor síncrono | Motor de ímã permanente Motor de relutância síncrono |
| Freqüência de saída do inversor de velocidade | 0,1…500 Hz |
| Frequência de comutação nominal | 4kHz |
| Freqüência de comutação | 2...12kHz ajustável 4...12 kHz com fator de redução |
| Função de segurança | STO (torque seguro desligado) SIL 3 |
| Lógica de entrada discreta | 16 velocidades predefinidas |
| Protocolo de porta de comunicação | Ethernet Modbus TCP Série Modbus |
| Cartão de opção | Slot A: módulo de comunicação, Profibus DP V1 Slot A: módulo de comunicação, PROFINET Slot A: módulo de comunicação, DeviceNet Slot A: módulo de comunicação, Modbus TCP/EtherNet/IP Slot A: módulo de comunicação, ligação em cadeia CANopen RJ45 Slot A: módulo de comunicação, CANopen SUB-D 9 Slot A: módulo de comunicação, terminais de parafuso CANopen Slot A/slot B: módulo de extensão de E/S digital e analógica Slot A/slot B: módulo de extensão do relé de saída Slot A: módulo de comunicação, Ethernet IP/Modbus TCP/MD-Link Módulo de comunicação, BACnet MS/TP Módulo de comunicação, Ethernet Powerlink |
| Modo de montagem | Suporte de parede |
|---|---|
| Corrente transitória máxima | 67,7 A durante 60 s (serviço normal) 69,5 A durante 60 s (serviço pesado) |
| Número de fases da rede | 3 fases |
| Número de saída discreta | 0 |
| Tipo de saída discreta | Saídas de relé R1A, R1B, R1C 250 V CA 3000 mA Saídas de relé R1A, R1B, R1C 30 V CC 3000 mA Saídas de relé R2A, R2C 250 V CA 5000 mA Saídas de relé R2A, R2C 30 V CC 5000 mA Saídas de relé R3A, R3C 250 V CA 5000 mA Saídas de relé R3A, R3C 30 V CC 5000 mA |
| Voltagem de saída | <= tensão de alimentação |
| Aumento de corrente temporário permitido | 1,1 x In durante 60 s (serviço normal) 1,5 x In durante 60 s (serviço pesado) |
| Compensação de escorregamento do motor | Ajustável Automático qualquer que seja a carga Pode ser suprimido Não disponível na lei de motores de ímã permanente |
| Rampas de aceleração e desaceleração | Linear ajustável separadamente de 0,01...9999 s |
| Interface física | Ethernet RS 485 de 2 fios |
| Frenagem até parar | Por injeção DC |
| Tipo de proteção | Proteção térmica: motor Torque seguro desligado: motor Quebra de fase do motor: motor Proteção térmica: unidade Torque seguro desligado: acionamento Superaquecimento: dirigir Sobrecorrente entre fases de saída e terra: inversor Sobrecarga da tensão de saída: drive Proteção contra curto-circuito: unidade Quebra de fase do motor: acionamento Sobretensões no barramento CC: inversor Sobretensão de alimentação de linha: inversor Subtensão da alimentação de linha: inversor Perda de fase de alimentação de linha: inversor Excesso de velocidade: dirigir Interrupção no circuito de controle: acionamento |
| Taxa de transmissão | 10, 100 Mbits 4.800 bps, 9.600 bps, 19.200 bps, 38,4 Kbps |
| Resolução de frequência | Unidade de exibição: 0,1 Hz Entrada analógica: 0,012/50 Hz |
| Quadro de transmissão | UTR |
| Conexão elétrica | Controle: terminais de parafuso removíveis 0,5...1,5 mm²/AWG 20...AWG 16 Lado da linha: terminal de parafuso 25...50 mm²/AWG 4...AWG 1 Motor: terminal de parafuso 25...50 mm²/AWG 4...AWG 1 |
| Tipo de conector | RJ45 (no terminal gráfico remoto) para Ethernet/Modbus TCP RJ45 (no terminal gráfico remoto) para Modbus serial |
| Formato de dados | 8 bits, ímpar configurável, par ou sem paridade |
| Tipo de polarização | Sem impedância |
| Modo de troca | Half duplex, full duplex, negociação automática Ethernet/Modbus TCP |
| Número de endereços | 1…247 para serial Modbus |
| Método de acesso | Escravo Modbus TCP |
| Fornecer | Alimentação externa para entradas digitais: 24 V DC (19…30 V), <1,25 mA, tipo de proteção: proteção contra sobrecarga e curto-circuito Alimentação interna para potenciômetro de referência (1 a 10 kOhm): 10,5 V DC +/- 5%, <10 mA, tipo de proteção: proteção contra sobrecarga e curto-circuito Alimentação interna para entradas digitais e STO: 24 V DC (21…27 V), <200 mA, tipo de proteção: proteção contra sobrecarga e curto-circuito |
| Sinalização local | 3 LEDs para diagnóstico local 3 LEDs (duas cores) para status de comunicação incorporada 4 LEDs (cor dupla) para status do módulo de comunicação 1 LED (vermelho) para presença de tensão |
| Largura | 226 milímetros |
| Altura | 673 milímetros |
| Profundidade | 271 milímetros |
| peso líquido | 28kg |
| número de entrada analógica | 3 |
| Tipo de entrada analógica | Tensão configurável por software AI1, AI2, AI3: 0...10 V DC, impedância: 31,5 kOhm, resolução 12 bits Corrente configurável por software AI1, AI2, AI3: 0...20 mA, impedância: 250 Ohm, resolução 12 bits Entrada analógica de tensão AI2: - 10...10 V DC, impedância: 31,5 kOhm, resolução 12 bits |
| Número de entrada discreto | 8 |
| Tipo de entrada discreta | DI7, DI8 programáveis como entrada de pulso: 0…30 kHz, 24 V CC (<= 30 V) |
| Compatibilidade de entrada | DI1...DI6: PLC de nível 1 de entrada discreta em conformidade com EN/IEC 61131-2 DI5, DI6: PLC de nível 1 de entrada discreta em conformidade com IEC 65A-68 STOA, STOB: PLC de nível 1 de entrada discreta em conformidade com EN/IEC 61131-2 |
| Lógica de entrada discreta | Lógica positiva (fonte) (DI1...DI8), < 5 V (estado 0), > 11 V (estado 1) Lógica negativa (sink) (DI1...DI8), > 16 V (estado 0), < 10 V (estado 1) |
| número de saída analógica | 2 |
| Tipo de saída analógica | Tensão configurável por software AQ1, AQ2: 0...10 V DC impedância 470 Ohm, resolução 10 bits Corrente configurável por software AQ1, AQ2: 0...20 mA, resolução 10 bits Corrente configurável por software DQ-, DQ+: 30 V DC Corrente configurável por software DQ-, DQ+: 100 mA |
| Duração da amostragem | 2 ms +/- 0,5 ms (DI1...DI4) - entrada discreta 5 ms +/- 1 ms (DI5, DI6) - entrada discreta 5 ms +/- 0,1 ms (AI1, AI2, AI3) - entrada analógica 10 ms +/- 1 ms (AO1) - saída analógica |
| Precisão | +/- 0,6% AI1, AI2, AI3 para uma variação de temperatura de 60 °C na entrada analógica +/- 1% AO1, AO2 para variação de temperatura 60 °C saída analógica |
| Erro de linearidade | AI1, AI2, AI3: +/- 0,15% do valor máximo para entrada analógica AO1, AO2: +/- 0,2% para saída analógica |
| Número de saída do relé | 3 |
| Tipo de saída de relé | Lógica de relé configurável R1: relé de falha NO/NC durabilidade elétrica 100.000 ciclos Lógica de relé configurável R2: relé de sequência NO durabilidade elétrica 100.000 ciclos Lógica de relé configurável R3: relé de sequência NO durabilidade elétrica 100.000 ciclos |
| Tempo de atualização | Saída de relé (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Corrente mínima de comutação | Saída de relé R1, R2, R3: 5 mA a 24 V CC |
| Corrente máxima de comutação | Saída de relé R1, R2, R3 em carga resistiva, cos phi = 1: 3 A a 250 V CA Saída de relé R1, R2, R3 em carga resistiva, cos phi = 1: 3 A a 30 V DC Saída de relé R1, R2, R3 em carga indutiva, cos phi = 0,4 e L/R = 7 ms: 2 A a 250 V CA Saída de relé R1, R2, R3 em carga indutiva, cos phi = 0,4 e L/R = 7 ms: 2 A a 30 V DC |
| Isolamento | Entre terminais de alimentação e controle |
| Frequência máxima de saída | 500 kHz |
| Corrente máxima de entrada | 53,3A |
| Seleção de aplicação de acionamento de velocidade variável | Prédio - Compressor HVAC centrífugo Processamento de alimentos e bebidas outras aplicações Ventilador de mineração mineral e metal Bomba de mineração mineral e metal Ventilador de petróleo e gás Água e águas residuais outras aplicações Edifício - Compressor de parafuso HVAC Bomba de processamento de alimentos e bebidas Ventilador para processamento de alimentos e bebidas Atomização no processamento de alimentos e bebidas Bomba eletro submersível de petróleo e gás (ESP) Bomba injetora de água para óleo e gás Bomba de combustível de aviação de petróleo e gás Compressor de petróleo e gás para refinaria Bomba centrífuga de água e águas residuais Bomba de deslocamento positivo para água e águas residuais Bomba eletro submersível para água e águas residuais (ESP) Bomba de parafuso para água e águas residuais Compressor de lóbulo para água e águas residuais Compressor de parafuso para água e águas residuais Compressor centrífugo de água e águas residuais Ventilador de água e águas residuais Transportador de água e águas residuais Misturador de água e águas residuais |
| Faixa de potência do motor AC-3 | 30…50 kW em 380…440 V 3 fases 30…50 kW a 480…500 V 3 fases |
| Quantidade por conjunto | 1 |
| montagem em gabinete | montado na parede |
| Resistência de isolamento | > 1 MOhm 500 V DC por 1 minuto para terra |
|---|---|
| Nível de ruído | 63,5 dB em conformidade com 86/188/EEC |
| Dissipação de potência em W | Convecção natural: 93 W a 380 V, frequência de comutação 4 kHz Convecção forçada: 640 W a 380 V, frequência de comutação 4 kHz |
| Volume de ar de resfriamento | 240 m3/h |
| Posição operacional | Vertical +/- 10 graus |
| THDI máximo | <48% de 80...100% da carga em conformidade com IEC 61000-3-12 |
| Compatibilidade eletromagnética | Teste de imunidade a descargas eletrostáticas nível 3 em conformidade com IEC 61000-4-2 Teste de imunidade a campo eletromagnético de radiofrequência irradiado nível 3 em conformidade com IEC 61000-4-3 Teste elétrico rápido de imunidade a transientes/explosão nível 4 em conformidade com IEC 61000-4-4 1,2/50 µs - 8/20 µs teste de imunidade a surtos nível 3 em conformidade com IEC 61000-4-5 Conduziu teste de imunidade de radiofrequência nível 3 em conformidade com IEC 61000-4-6 |
| Grau de poluição | 2 em conformidade com EN/IEC 61800-5-1 |
| Resistência à vibração | 1,5 mm pico a pico (f= 2…13 Hz) em conformidade com IEC 60068-2-6 1 gn (f= 13…200 Hz) em conformidade com IEC 60068-2-6 |
| Resistência ao choque | 15 gn por 11 ms em conformidade com IEC 60068-2-27 |
| Humidade relativa | 5…95% sem condensação em conformidade com IEC 60068-2-3 |
| Temperatura do ar ambiente para operação | -15…50 °C (sem redução de potência) 50…60 °C (com fator de redução) |
| temperatura do ar ambiente para armazenamento | -40…70 °C |
| Altitude de Operação | <= 1000 m sem desclassificação 1000...4800 m com redução de corrente de 1% por 100 m |
| Certificações de produto | TÜV ATEX INERIS UL CSA Zona ATEX 2/22 DNV-GL |
| marcação | CE |
| Padrões | UL 508C EN/IEC 61800-3 EN/IEC 61800-3 ambiente 1 categoria C2 EN/IEC 61800-3 ambiente 2 categoria C3 EN/IEC 61800-5-1 CEI 61000-3-12 CEI 60721-3 CEI 61508 CEI 13849-1 |
| Categoria de sobretensão | III |
| Ciclo de regulação | Regulador PID ajustável |
| nível de ruído | 63,5dB |
| Grau de poluição | 2 |
| Tipo de Unidade do Pacote 1 | PCE |
|---|---|
| Número de unidades no pacote 1 | 1 |
| Pacote 1 Altura | 55,0 centímetros |
| Largura do pacote 1 | 84,0 centímetros |
| Comprimento do pacote 1 | 33,0 centímetros |
| Peso do pacote 1 | 38,0kg |
