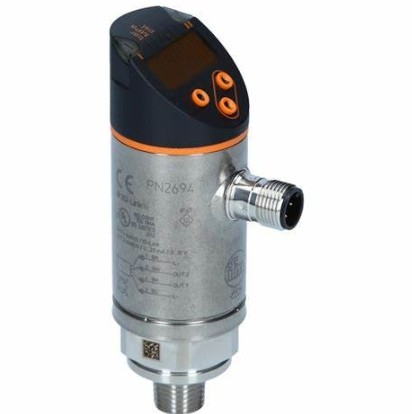

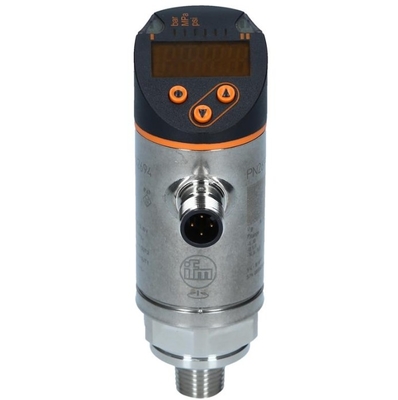

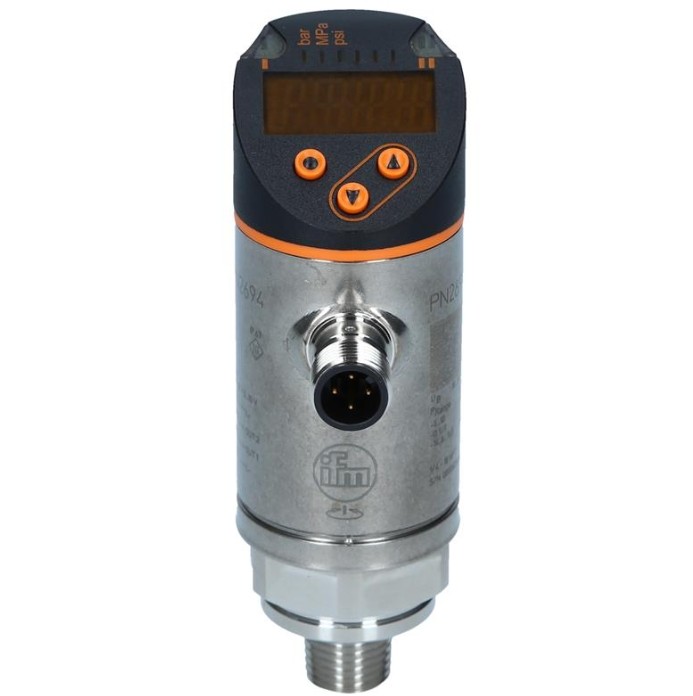

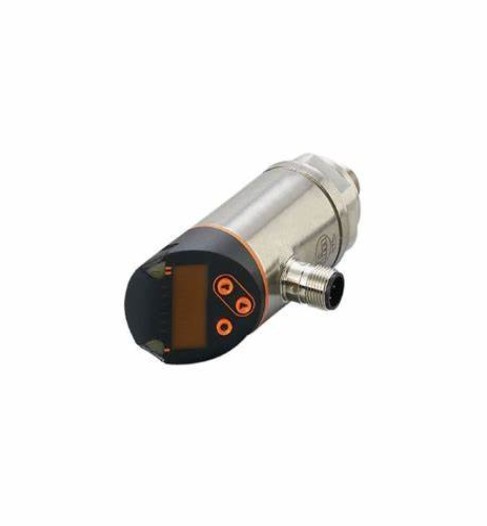

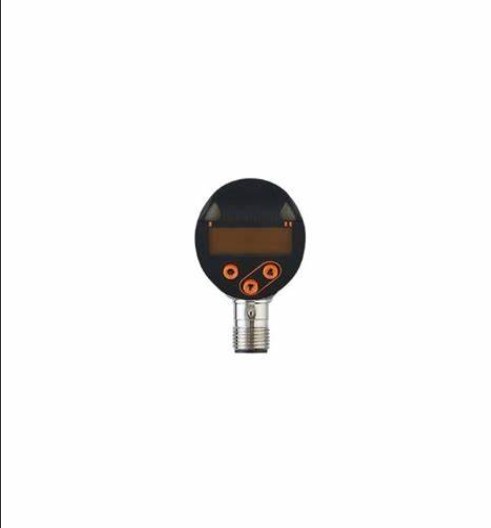

Sensor de pressão IFM com ecrã PN2694 PN-010-REN14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
Lugar de origem China
Marca IFM
Certificação CE
Número do modelo PN2694
Quantidade de ordem mínima 1
Preço USD$420
Detalhes da embalagem Cartão
Tempo de entrega 6-8weeks
Termos de pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 500 unidades

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Classe de protecção III Cão de guarda integrado - Sim, sim.
Número total de saídas 2 Projeto elétrico PNP/NPN
Destacar

IFM Sensor de pressão com visor

,

IFM PN2694 Sensor de pressão

,

PN2694 Sensor de pressão com visor
Deixe um recado
Descrição de produto
Características do produto
Número de entradas e saídas Número de saídas digitais: 2; Número de saídas analógicas: 1
Faixa de medição
-1...10 bar - Quatorze.6...145 psi -100...1000 kPa -Não.1...1 MPa
Conexão de processo Conexão filetrada 1/4" NPT fio externo
Aplicação
Sistema Lentes de contacto revestidas de ouro
Elementos de medição Câmara de medição de pressão de cerâmica capacitiva
Aplicação para aplicações industriais
Mídia líquidos e gases
Temperatura média [°C] - 25...80
Min. pressão de ruptura
150 bar 2175 psi 15 MPa
Pressão nominal
75 bar 1087 psi 7.5 MPa
Resistência ao vácuo [mbar] - 1000
Tipo de pressão pressão relativa; vácuo
PMAP (para os pedidos de acordo com o CRN)
50 bar 725 psi 5 MPa
Dados elétricos
Voltagem de funcionamento [V] 18...30 DC; (para SELV/PELV)
Consumo de corrente [mA] < 35
Resistência de isolamento mínima [MΩ] 100; (500 V DC)
Classe de protecção III.
Protecção da polaridade inversa - Sim, sim.
Tempo de atraso de ligação [s] 0.3
Cão de guarda integrado - Sim, sim.
Input/output
Número de entradas e saídas Número de saídas digitais: 2; Número de saídas analógicas: 1
Produtos
Número total de saídas 2
sinal de saída sinal de comutação; sinal analógico; IO-Link; (configurável)
Projeto elétrico PNP/NPN
Número de saídas digitais 2
Função de saída Normalmente aberta / fechada; (configurável)
Output de comutação de queda de tensão máxima DC [V] 2
Corrente nominal constante da saída de comutação CC [mA] 250
Frequência de comutação DC [Hz] < 500
Número de saídas analógicas 1
Corrente analógica de saída [mA] 4- Não.20; (escalavel 1: 5)
Carga máxima [Ω] 500
Voltagem de saída analógica [V] 0- Não.10; (escalavel 1: 5)
Resistência de carga mínima [Ω] 2000
Proteção contra curto-circuito - Sim, sim.
Tipo de protecção contra curto-circuito Sim (sem bloqueio)
Protecção contra sobrecarga - Sim, sim.
Intervalo de medição/de regulação
Faixa de medição
-1...10 bar - Quatorze.6...145 psi -100...1000 kPa -Não.1...1 MPa
Ponto de partida analógico
-1...8 bar - Quatorze.6...116 psi -Não.1- Não.0.8 MPa
Ponto final analógico
1...10 bar 14.6...145 psi 0.1...1 MPa
Configuração de fábrica / CMPT = 2
Ponto de fixação SP
-Não.94...10 bar - Trinta e três.6...145 psi -Não.094...1 MPa
Ponto de reinicialização rP
-Não.98- Não.9.96 bar - Quatorze.2- Não.1440,4 psi -Não.098- Não.00,996 MPa
Diferença mínima entre SP e rP
00,06 bar 00,6 psi 00,006 MPa
Em etapas de
00,02 bar 0.2 psi 00,002 MPa
Status_B Alta resolução / CMPT = 3
Ponto de fixação SP
-Não.94...10 bar - Trinta e três.6...145 psi -Não.094...1 MPa
Ponto de reinicialização rP
-Não.98- Não.9.96 bar - Quatorze.2- Não.1440,4 psi -Não.098- Não.00,996 MPa
Diferença mínima entre SP e rP
00,06 bar 00,6 psi 00,005 MPa
Em etapas de
00,01 bar 0.1 psi 0.001 MPa
Precisão / desvios
Precisão do ponto de interrupção [% do comprimento] < ± 0,4- Não, não.
Repetitividade [% do intervalo] < ± 0,1; (com flutuações de temperatura < 10 K; diminuir 1:1)
Desvio das características [% do intervalo] < ± 0,25 (BFSL) / < ± 0,5 (LS); (Reduzir 1:1; BFSL = linha reta de melhor ajuste; LS = definição do valor limite)
Desvio de histerese [% do comprimento] < ± 0,1- Não, não.
Estabilidade a longo prazo [% do período] < ± 0,05- Desligue 1.1; por 6 meses)
Coeficiente de temperatura ponto zero [% do comprimento / 10 K] < ± 0,2; (-0...80 °C)
Distança do coeficiente de temperatura [% da distância / 10 K] < ± 0,2; (-0...80 °C)
Notas sobre a precisão / desvio Precisão do ponto de interrupção, erro de linearidade em DNV GL: < ± 1%: < ± 1%
Tempos de reação
Tempo de resposta [ms] < 1.5
Tempo de atraso programável dS, dr [s] 0- Não.50
Valor do processo de amortecimento dAP [s] 0- Não.4
Diminuição da saída analógica dAA [s] 0- Não.4
Tempo de resposta máximo de saída analógica [ms] 3
Software / programação
Opções de definição de parâmetros histerese / janela; aberta / fechada normalmente; atraso de ligação/desligação; amortecimento; unidade de exibição; saída de corrente/voltagem
Interfaces
Interface de comunicação IO-Link
Tipo de transmissão COM2 (38,4 kBaud)
Revisão do IO-Link 1.1
Padrão SDCI IEC 61131-9
Modo SIO - Sim, sim.
Classe de porto principal exigida A; (quando o pin 2 não estiver ligado: B)
IDs de dispositivo suportados
Tipo de operação Identificador de dispositivo
Configuração de fábrica / CMPT = 2 473
Status_B Alta resolução / CMPT = 3 989
Notas
Para mais informações, consulte o ficheiro IODD PDF em "Downloads"
Configuração de fábrica / CMPT = 2
Profissionais Sensor inteligente: variável de dados de processo; identificação do dispositivo, diagnóstico do dispositivo
Min. tempo de ciclo do processo [ms] 2.3
Pressão de resolução do IO-Link [bar] 0.01
Dados do processo IO-Link (cíclicos)
Função comprimento do bit
pressão 14
Informações de comutação binária 2
Funções IO-Link (acíclicas) Etiqueta específica da aplicação
Status_B Alta resolução / CMPT = 3
Profissionais Sensor inteligente ED2: Sensor de medição digital (0x000A), identificação e diagnóstico (0x4000)
Min. tempo de ciclo do processo [ms] 3
Pressão de resolução do IO-Link [bar] 0.005
Dados do processo IO-Link (cíclicos)
Função comprimento do bit
pressão 16
estado do dispositivo 4
Informações de comutação binária 2
Funções IO-Link (acíclicas) Etiqueta específica da aplicação
Condições de funcionamento
Temperatura ambiente [°C] - 25...80
Temperatura de armazenagem [°C] - Quarenta...100
Proteção IP 65; IP 67
Ensaios/aprovas
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Resistência a choques
DIN EN 60068-2-27 50 g (11 ms)
Resistência à vibração
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [anos] 138
Autorização UL
Número de homologação UL J012
Directiva relativa aos equipamentos sob pressão boa prática de engenharia; pode ser utilizado para fluidos do grupo 2; fluidos do grupo 1 a pedido
Dados mecânicos
Peso [g] 246
Materiais aço inoxidável (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Materiais (partes molhadas) aço inoxidável (1.4404 / 316L); Al2O3 (cerâmica); FKM
Min. ciclos de pressão 100 milhões
Torque de travagem [Nm] > 50; (Depende da lubrificação, vedação e pressão nominal)
Conexão de processo Conexão filetrada 1/4" NPT fio externo
Elementos de restrição integrados Não (pode ser adaptado posteriormente)
Displays / elementos de funcionamento
Exibição
Unidade de exibição 3 x LED, verde (bares, psi, MPa)
Estado de comutação 2 x LED, amarelo
Valores medidos Display alfanumérico, vermelho/verde, de 4 dígitos
Observações
Quantidade de embalagem Uma peça.
Conexão elétrica
Conexão Conector: 1 x M12; codificação: A; Contatos: revestido de ouro
