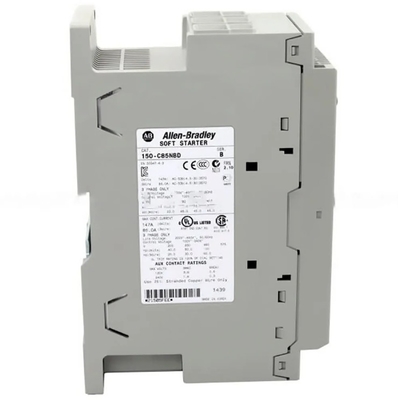

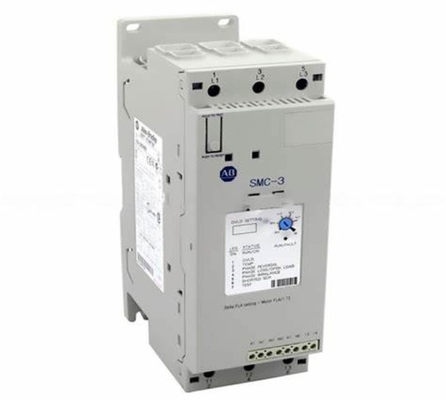

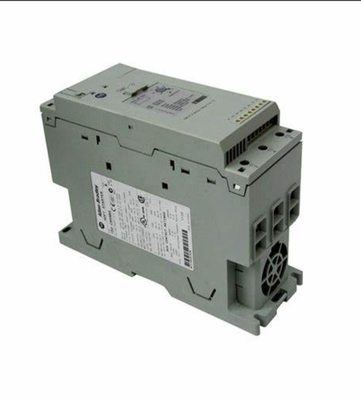

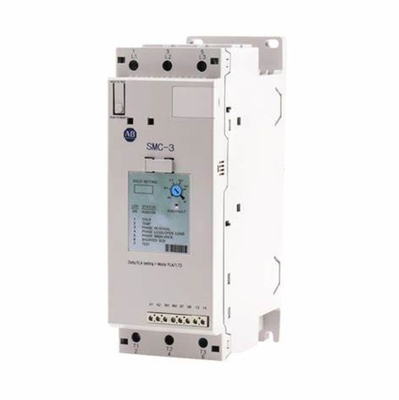

ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 Controlador de motor inteligente de três fios

  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
Lugar de origem China
Marca ALLEN-BRADLEY
Certificação CE
Número do modelo 150-C85NBD
Quantidade de ordem mínima 1
Preço USD$1030
Detalhes da embalagem Cartão
Tempo de entrega em existência
Termos de pagamento L/C, D/A, T/T, Western Union, MoneyGram, D/P
Habilidade da fonte 500 unidades

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo de compartimento Aberto Classificação de frequência 50/60
Estado do artigo Atividade fabricante Rockwell Automation
Tipo de produto Simples.
Destacar

Controlador de motor inteligente da Rockwell Automation

,

Allen-Bradley Controlador de motor inteligente

,

Controlador de motor inteligente de 3 fios
Deixe um recado
Descrição de produto

Especificações técnicas

Eletrodomésticos

Com ecrã - Não, não.
Tipo de tensão de accionamento AC/DC
Voltagem de funcionamento nominal Ue 200 V
Tensão nominal de alimentação de controlo a 50 Hz AC 100 V
Voltagem nominal de alimentação de controlo a 60 Hz AC 100 V
Corrente de sobrecarga 28.3 A
Tipo de controlador SMC-3
Proteção contra DV/DT 1000 V/μs para circuito de potência
Voltagem de pico repetitiva 1400V por UL/CSA/NEMA para circuito de energia
Frequência de funcionamento 50/60 Hz por UL/CSA/NEMA para circuito de energia
Potência do motor ligado à linha, max. 45 kW @ 380/400/415V AC, 50 Hz, 3 fases
Potência do motor ligado Delta, max. 25...100 HP @ 460 V AC, 60 Hz, 3 fases
Categoria de sobrevoltagem III por CEI para contatos auxiliares de montagem lateral
Voltagem de impulso nominal 6 kV para circuito de energia
Resistência dielétrica 2500V AC por IEC para circuito de energia
Corrente do motor ligada à linha 28.3...85 A @ 380/400/415/460V AC, 3 fases
Corrente do motor ligada por delta 50...147 A @ 380/400/415/460V AC, 3 fases
Voltagem de isolamento 600 V AC nominal por UL/CSA/NEMA para circuito de energia
Voltagem operacional nominal 250V AC/30V DC por UL/CSA/NEMA para contatos auxiliares de montagem lateral
Potência nominal de controlo durante o arranque com ventilador 200 mA @ 120V AC/100 mA @ 240V AC, 700 mA @ 24V AC/DC
Corrente de entrada em estado desligado < 10 mA, < 12 mA @ tensão de entrada OFF (IN1, IN2) para circuito de controlo
Lista dos dispositivos de protecção contra curto-circuito Interruptor magnético térmico de alta capacidade de classe CC/J/L
Número de contactos TB-97, -98 (OVLD/Falha): 1 para contatos auxiliares
Corrente de falha disponível de alta capacidade, máximo 70 kA @ 600V, corrente máxima de 300 A, fusível de classe J ou de classe L com atraso temporal para motores conectados a delta no interior
Tipo de corrente TB-97, -98 (OVLD/Falha): CA/CC para contatos auxiliares
Corrente térmica convencional (Ith) TB-97, -98 (OVLD/Falha): 1 A para contatos auxiliares
Tipo de circuito de controlo TB-97, -98 (OVLD/Falha): Relé eletromagnético para contatos auxiliares
Tipo de contatos TB-97, -98 (OVLD/Falha): Normalmente aberto (N.O.) para contatos auxiliares
Categoria de utilização TB-23, -24 (normal/até velocidade), TB-33, -34 (normal/até velocidade): C300/R150 por UL/CSA/NEMA para contatos auxiliares de montagem lateral
Corrente de funcionamento nominal, máximo TB-97, -98 (OVLD/Falha): 0,6 A @ 120V AC e 0,3 A @ 240V AC para contatos auxiliares
Característica padrão do controlador Paragem suave
Corrente de falha padrão disponível, máximo 10 kA @ fusível padrão máximo 400 A para a corrente nominal operacional do dispositivo delta
Proteção integrada contra sobrecarga do motor - Sim, sim.
Desempenho do dispositivo de proteção contra curto-circuito (SCPD) Tipo 1
Classe de viagem de sobrecarga selecionável Classe de viagem 10, 15 ou 20
Horários de início selecionáveis 2, 5, 10, 15, 20, 25 ou 30 s
Voltagem de entrada no estado de desligamento (IN1, IN2), max. 40 V AC, 17 V DC/12 V AC para circuito de controlo
Limite de corrente selecionável 150%, 250%, 350% e 450% da corrente de carga total
Voltagem de entrada no estado ON, durante o arranque (IN1, IN2) 85 V AC, 19,2 V DC/19,2 V AC mínimo para circuito de controlo
Corrente de entrada em estado AC (IN1, IN2) 9.8 mA @ 120V AC/19.6 mA @ 240V AC para circuito de controlo, 7.3 mA @ 24V AC/DC para circuito de controlo

Mecânico

Grau de proteção (IP) IP2X
Peso 2.25 kg
Choque. Operacional: 15 G
Largura 72 mm (2.83 polegadas)
Profundidade 130 mm (5,12 polegadas)
Altura 20 mm (8,11 polegadas)
Tamanho do cabo 2.5...95 mm2 (14...3/0 AWG) para terminais de energia de linha
Vibração Operacional: pico de 1,0 G, deslocamento de 0,15 mm (0,006 polegadas)
Fazer TB-97, -98 (OVLD/Falha): 432VA para contatos auxiliares
Paragem. TB-97, -98 (OVLD/Falha): 72VA para contatos auxiliares
Torque de aperto 11.3- Não.12.4 Nm (100...110 lb.inch) para terminais de potência de carga
Bypass interno - Sim, sim.
Função Direção única
Iniciação selecionável - 450% FLA 0, 0.5, 1.0, ou 1,5 s
Torque inicial selecionável 15%, 25%, 35% e 65% do binário do rotor bloqueado
Paragem suave selecionável Desligado, 100%, 200% ou 300% da configuração do tempo de início quando ligado por fio

Ambiente

Dispersão de calor no estado estacionário 82 W
Temperatura de armazenamento e transporte -25 °C
Intervalo de temperatura ambiente nominal sem desratização -5 °C
Humidade 5...95% não condensante
Temperatura de funcionamento Abertura: -5 a 50 °C (23 a 122 °F)
Níveis de emissões EMC Emissão irradiada: Classe A por CEI
Níveis de imunidade EMC Transitorias de sobretensão: por EN/CEI 60947-4-2 por CEI
Altitude 2000 m
Grau de poluição 2

Construção

Tamanho do buraco de montagem 5.3 mm
Número de postes Equipamento concebido para circuito de energia de três fases
Recinto Tipo aberto

Documentação

Recursos Número da publicação
Dados técnicos 150-TD009
Manual do utilizador 150-UM007
