Informações sobre encomendas Tabela 1: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches, 0 a 10 VDC feedback, e zero ajustável e span DMPR-KR003* Kit de pin de manga para Johnson Controls amortecedores redondos com um 5/16 de polegada. (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer, 120/24 VAC, 60 Hz, Classe 2 M9000-104 Transformador 14 VA, 230/24 VAC, 60 Hz, Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 in- Kit de acoplamento do eixo do jacto para montagem em um 1 in. diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off, atuadores flutuantes, proporcionais ou resistivos M9000-300 Weather Shield Enclosure protege os atuadores M9108 em aplicações de amortecimento externo.

Descrição A série M91xx inclui os modelos M9108, M9116, M9124 e M9132.Os atuadores M91xx estão disponíveis para utilização com ligação ligada/desligadaEstes atuadores bidirecionais não exigem uma ligação de amortecimento e são facilmente instalados em um amortecimento com um eixo redondo de até 3/4 de polegada.De diâmetro igual ou superior a 20 mm ou de um eixo quadrado de até 5/8 de polegada. (16 mm). Eles podem ser montados diretamente ou remotamente em um amortecedor, ou montados em uma válvula usando um dos kits de ligação de válvulas M9000-5xx. Um único modelo M91xx fornece até 280 lb·in (32 N·m) de binário.Dois - AGxOs modelos -GGx ou -HGx em tándem fornecem o dobro do binário ou 54 Nm. O ângulo de rotação é mecanicamente ajustável de 0 a 90° em incrementos de 5 graus.Dispõe de interruptores auxiliares integrais para indicar a posição de parada final ou para executar funções de comutação em qualquer ângulo dentro da faixa de rotação selecionadaO feedback de posição está disponível através de interruptores, um potenciômetro ou um sinal DC de 0 a 10 V.Características • simples acoplamento direto reduz o tempo de instalação e colocação em serviço, melhorando a fiabilidade através da eliminação de ligações de amortecimento • seis binários: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V• Direcção de rotação selecionável pelo saltador e liberação manual da engrenagem simplificam a instalação, a configuração, a and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsAs aplicações incluem: amortecedores de ar de retorno ou de escape de posicionamento, amortecedores de controle de face e de desvio, pás de posicionamento para ventiladores de volume variável,Válvulas de posicionamento para borboletas das séries VF4000 e VF5000, e posicionamento das válvulas de esfera da série VG1000 e das válvulas de globo da série VG7000 quando utilizadas com as ligações de válvulas da série M9000-5xx.Dois dos seguintes modelos fornecem o dobro do par de funcionamento de uma única unidade quando montados em conjunto: M9116-GGx ou -HGx, M9124-AGx, -GGx ou -HGx e M9132-AGx ou -GGx. Consulte as informações do fabricante para determinar o tamanho adequado do amortecedor, da válvula e/ou do atuador.com uma tensão de até 100 V,Estes atuadores compactos M91xx utilizam um motor de CC com circuito de detecção de estagnação que opera durante todo o curso.-HGxA rotação é mecanicamente limitada a 93° por paradas finais integrais.A posição do actuador é visualmente indicada de 0 a 90° na tampaO sistema de travagem é equipado com um suporte anti-rotação que impede o movimento lateral do atuador.Referência para o M9108, M9116, M9124, M9132 Série Actuadores Elétricos Sem Primavera (LIT-2681058) ou M9108, M9116, M9124,Instruções de instalação dos atuadores elétricos sem molas (parte n.o) da série M9132Informações de reparação Se o atuador elétrico da série M9108, M9116, M9124 ou M9132 não funcionar dentro das suas especificações,Substitua a unidadePara um actuador de substituição, contacte o representante da Johnson Controls mais próximo.

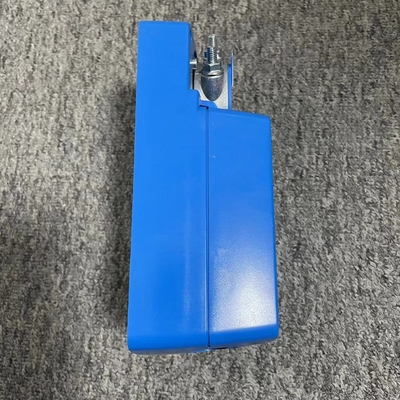

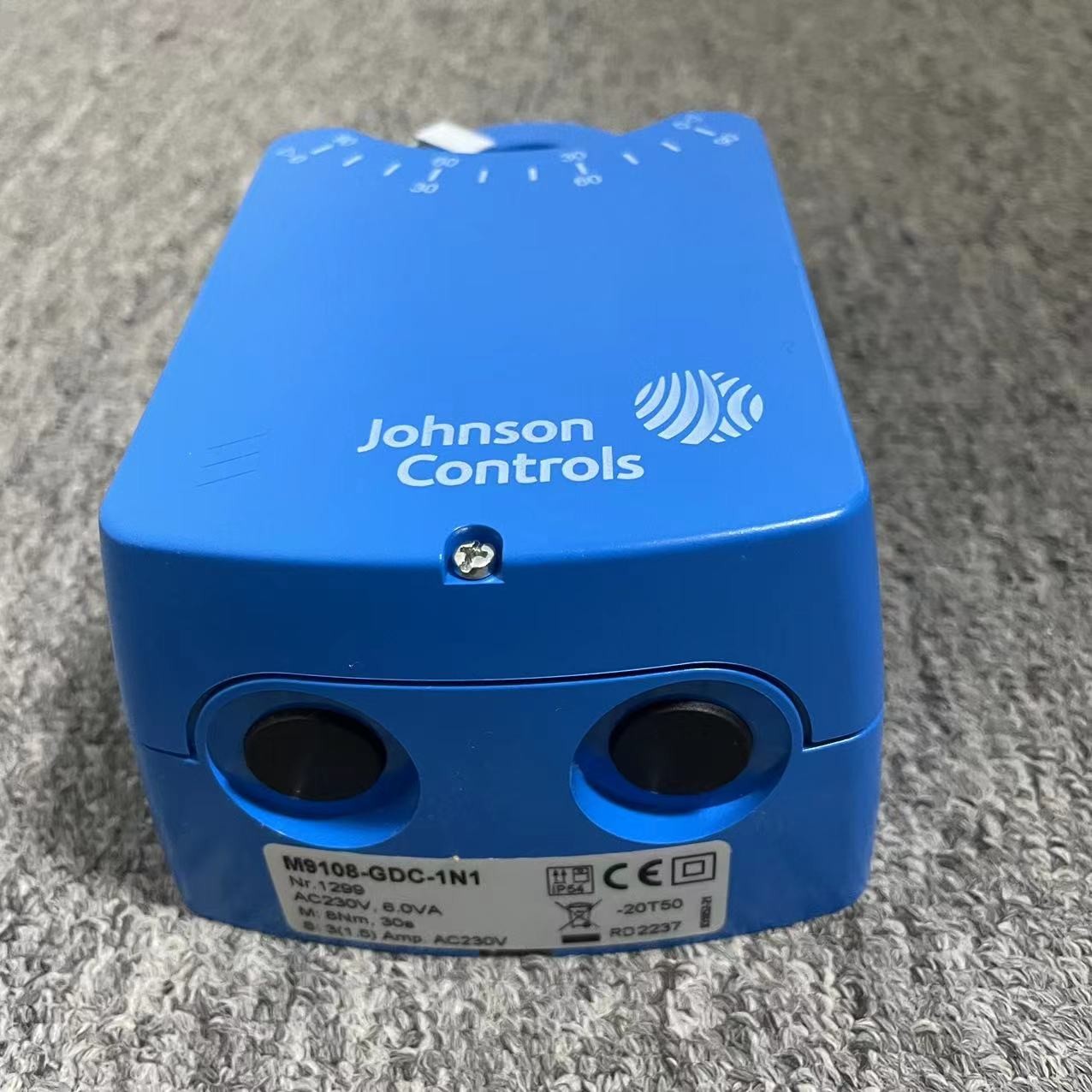

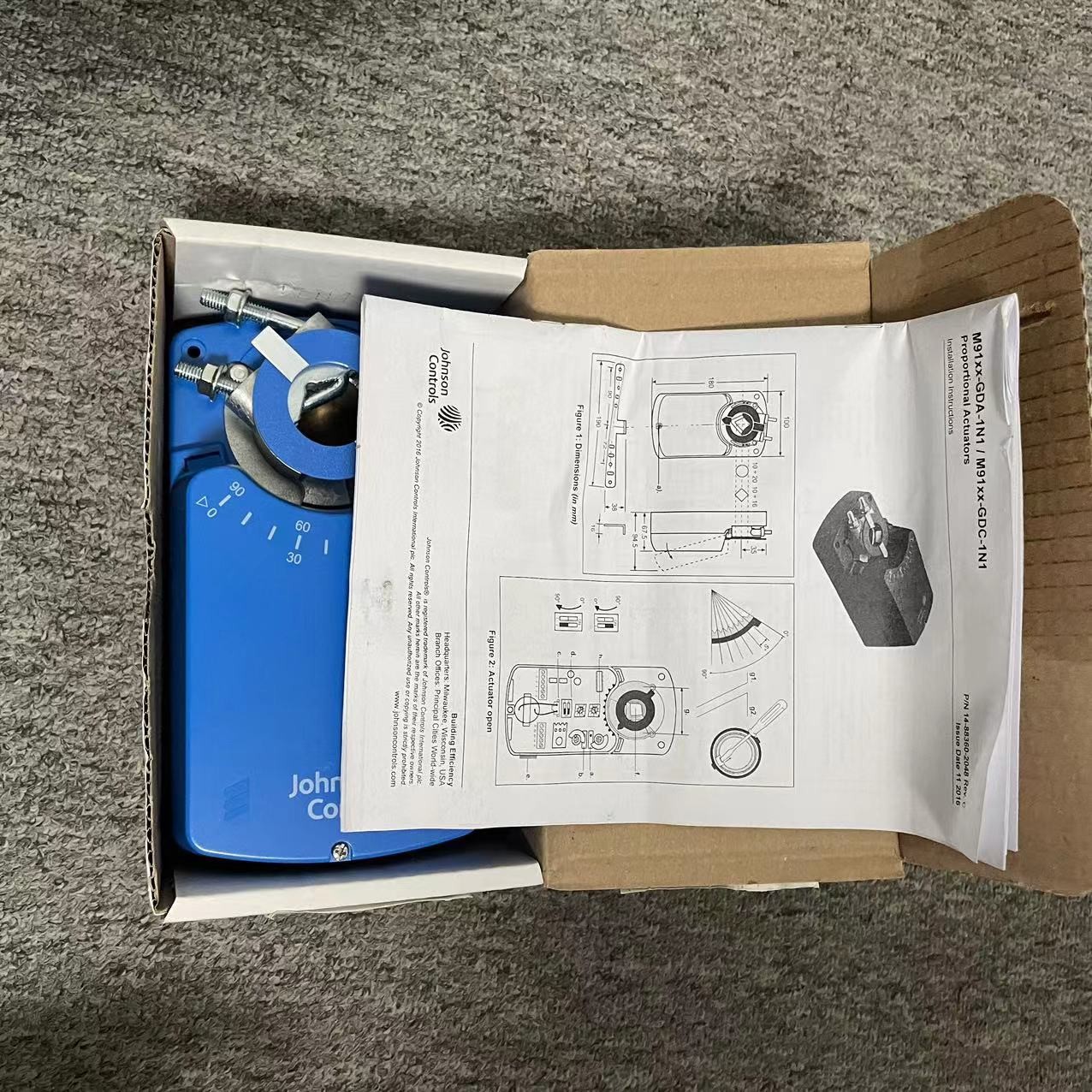

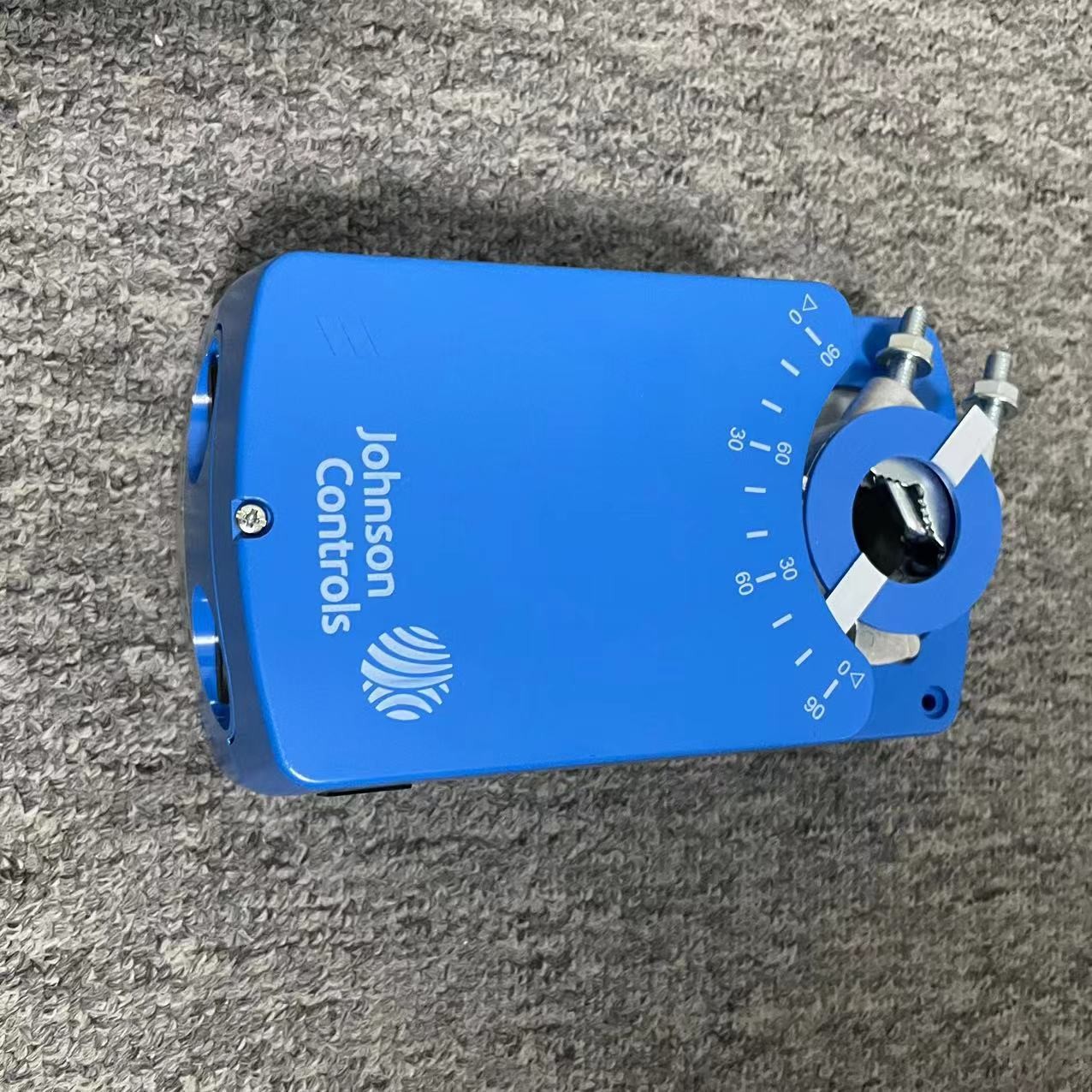

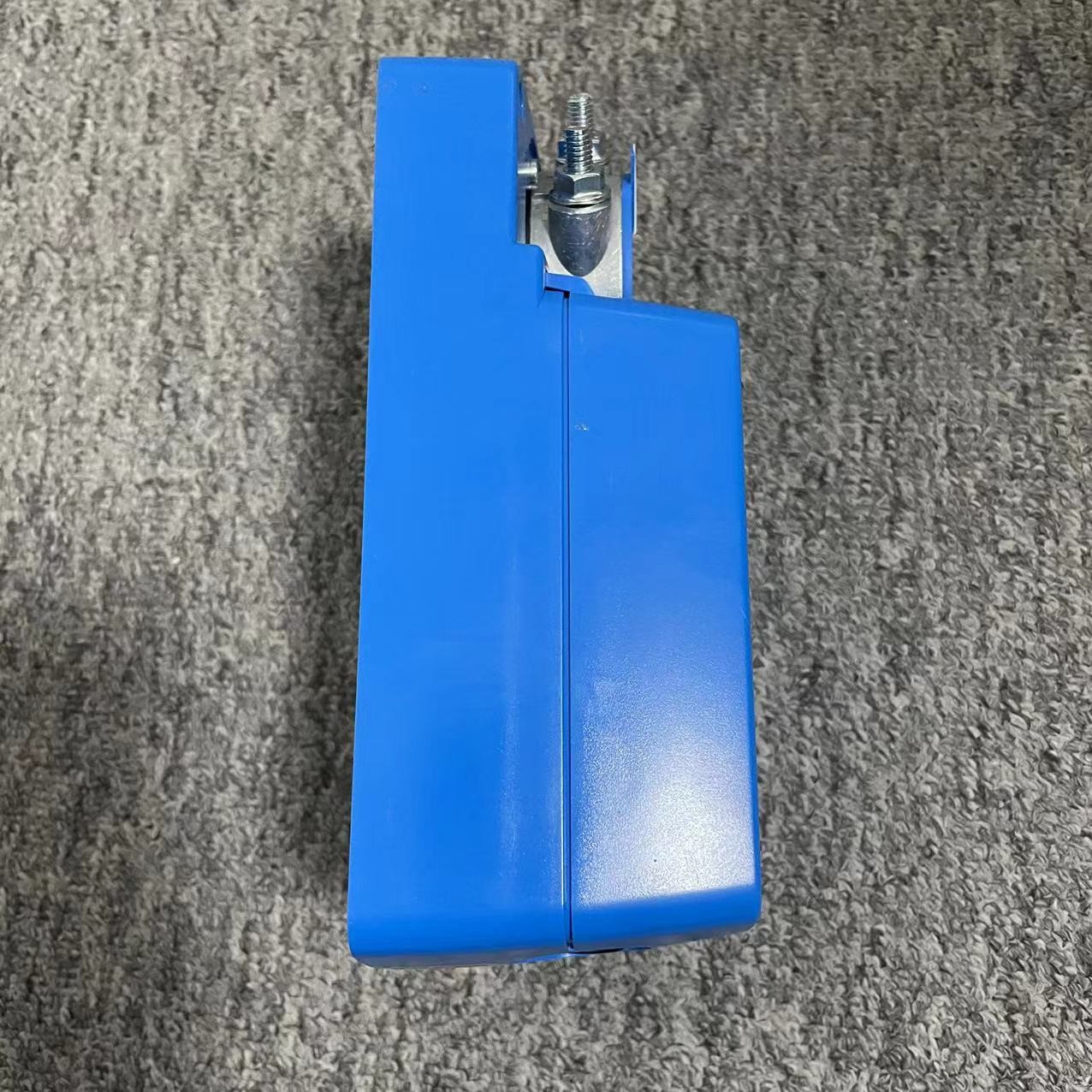

Controles Johnson -M9108-GDC-1N1ACTUATOR DE DAMPER ELÉTRICO ROTÁRIO, PROPORCIONAL, 8NM, 90DEG, 230VAC, 2 SPDT AUX. Interruptores

M9108GDC1N1
