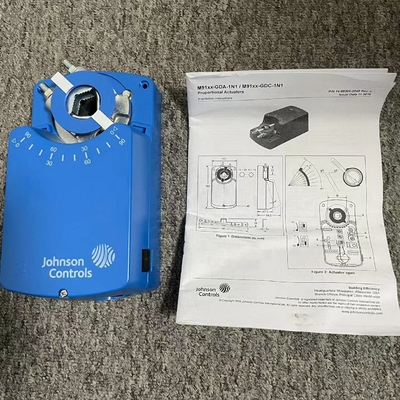

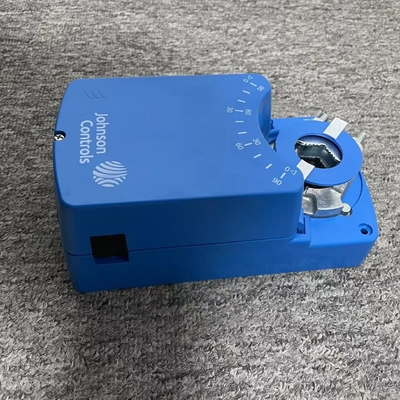

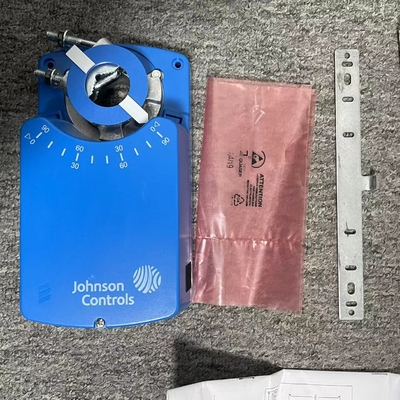

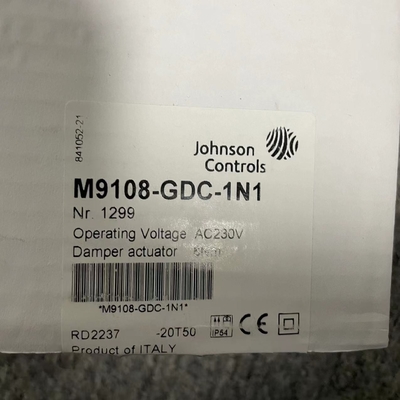

M9108-GDC-1N1 M9108 M9116 M9124 M9132 Equipamento de controlo de campo

Atuadores elétricos proporcionais sem molas de retorno da série M9108 Os atuadores elétricos de montagem direta da série M9108-GGx-2 e M9108-HGx-2 operam com 24 VAC ou VDC,e estão disponíveis para utilização com controladores proporcionaisEstes atuadores bidirecionais não requerem ligação de amortecimento e são facilmente instalados num amortecimento com um eixo redondo de até 3/4 de polegada (19 mm) de diâmetro ou um eixo quadrado de até 5/8 de polegada (16 mm).Podem ser montados directamente ou remotamente num amortecedor. Um único modelo M9108-GGx-2 ou M9108-HGx-2 fornece até 70 lb∙in (8 N∙m) de binário. O ângulo de rotação é mecanicamente ajustável de 0 a 90° em incrementos de 5 graus.Dispõe de interruptores auxiliares integrais para indicar a posição de parada final ou para executar funções de comutação em qualquer ângulo dentro da faixa de rotação selecionadaOs saltadores no atuador permitem que os utilizadores selecionem a direcção de acção, a gama de entrada de controlo e a calibração (fixa ou ajustável).um potencialómetroFigura 1: Características e Benefícios do Atuador da Série M9108 closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, configuração, and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: Este dispositivo não está concebido nem destinado a ser utilizado em ambientes ou perto de ambientes onde possam estar presentes vapores ou gases explosivos,ou ambientes onde possam estar presentes substâncias corrosivas para os componentes internos do dispositivoOs atuadores proporcionais M9108 podem ser montados em qualquer orientação conveniente. Eles são projetados para posicionar amortecimentos de ar e válvulas em sistemas de aquecimento, ventilação e ar condicionado (HVAC).As aplicações incluem:: • posicionamento dos amortecedores de ar de retorno ou de escape • controlo dos amortecedores de face e de desvio • posicionamento das lâminas dos ventiladores de volume variávelválvulaOs atuadores de retorno de mola, tais como os Johnson Controls® Série M9206 e M9216 são recomendados para utilização com amortecedores de ar externos em climas frios.Os atuadores proporcionais da série M9108 destinam-se a controlar o equipamento em condições normais de funcionamentoQuando uma avaria ou mau funcionamento de um atuador proporcional M9108 possa conduzir a uma condição de funcionamento anormal que possa causar lesões pessoais ou danos ao equipamento ou a outros bens,Outros dispositivos (controlo de limite ou de segurança), ou sistemas (de alarme ou de vigilância) destinados a alertar ou proteger contra falhas ou avarias do atuador M9108, devem ser incorporados e mantidos como parte do sistema de controlo.M9108 Atuadores proporcionais operam a 24 VAC a 50/60 Hz ou 24 VDCEstes atuadores compactos utilizam um motor de CC com circuito de detecção de estagnação que opera durante todo o curso.Os atuadores proporcionais M9108 empregam técnicas de filtragem de ruído no sinal de controle para eliminar o reposicionamento devido ao ruído da linhaA rotação é mecanicamente limitada a 93° por paradas finais integrais. A posição do atuador é marcada de 0 a 90° na tampa. Um suporte anti-rotação impede o movimento lateral do atuador.Pressione a saída da engrenagem com mola na tampa do atuador para desligar o transmissor para reposicionamento manual do
