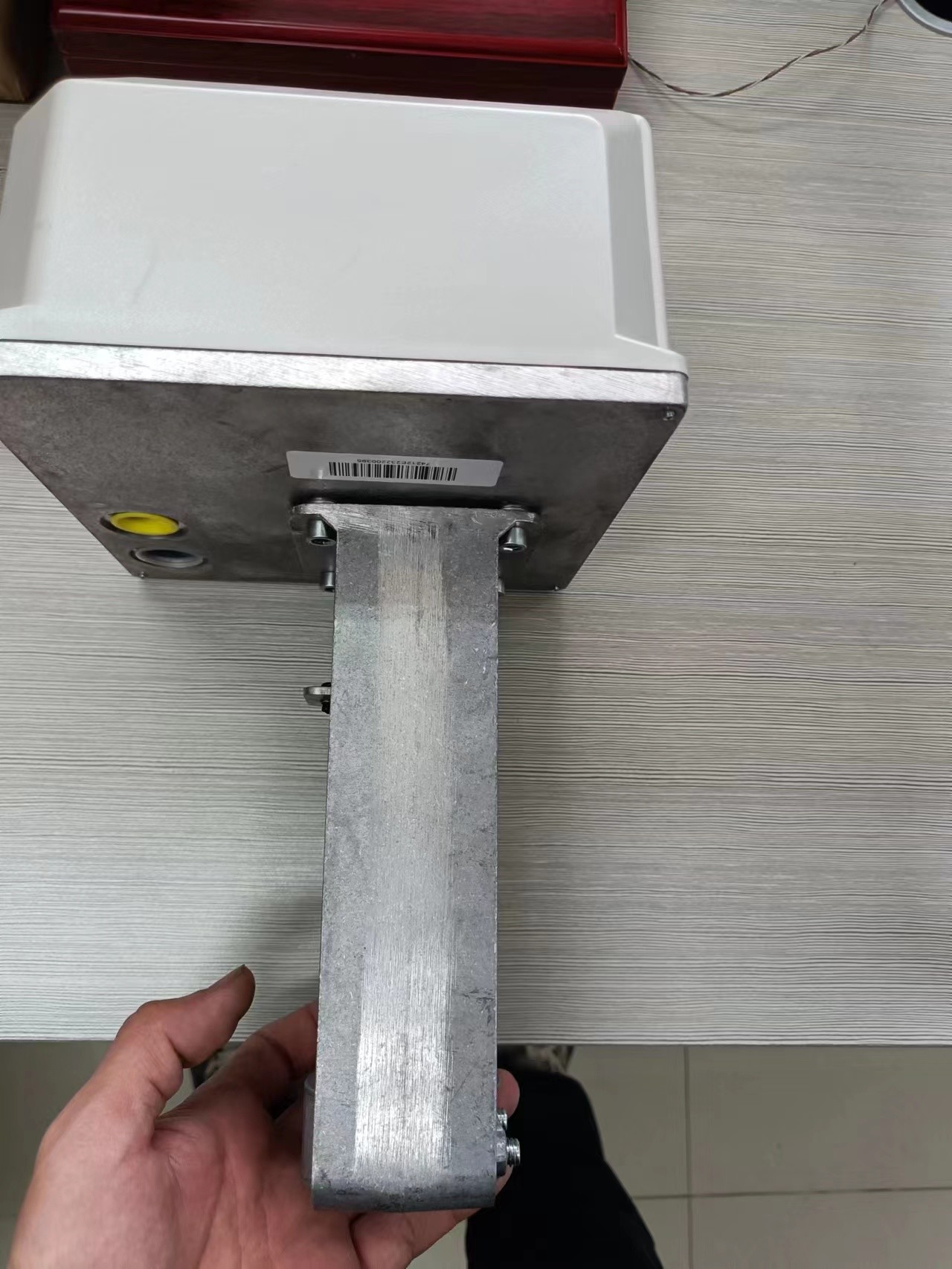

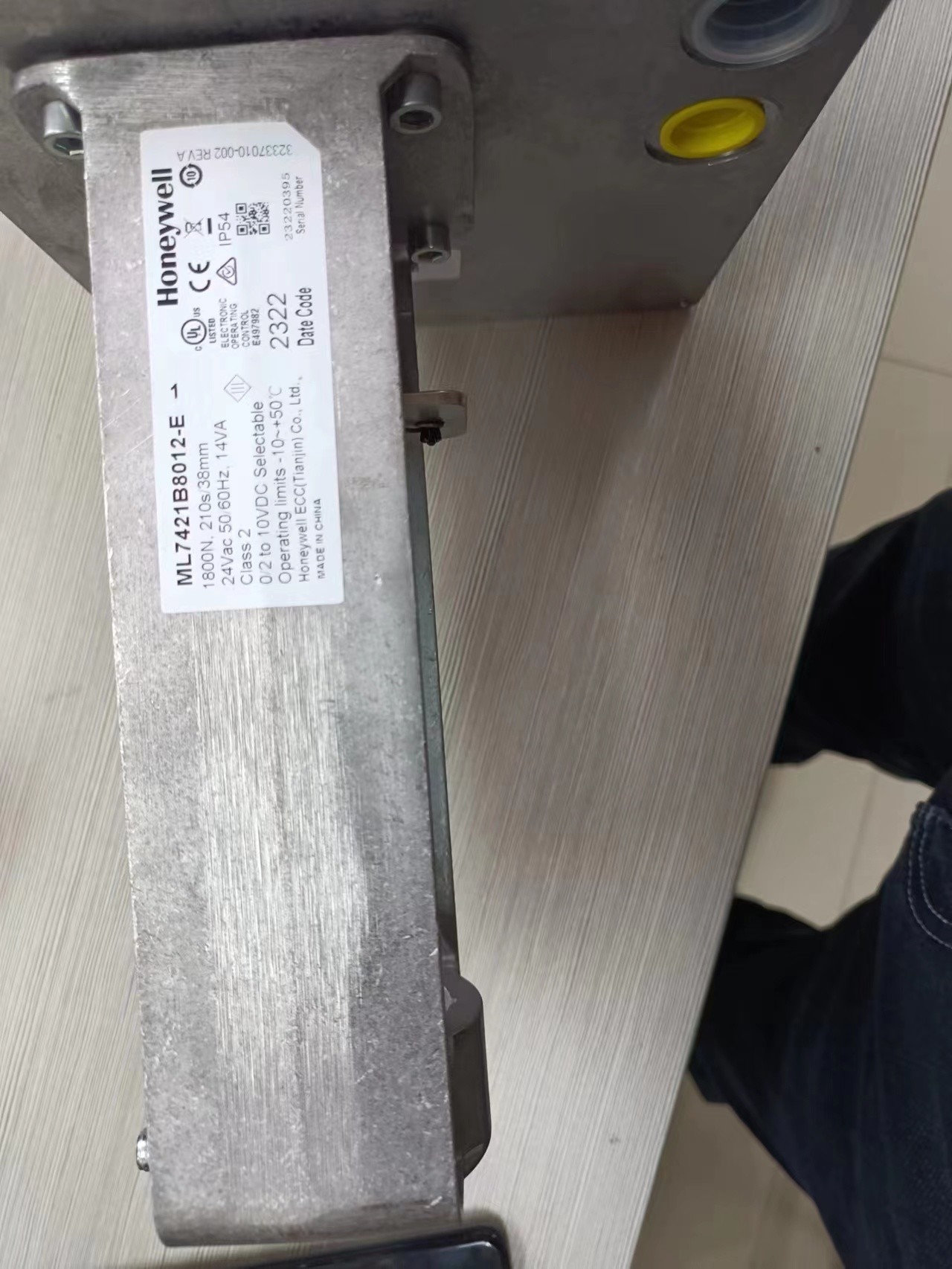

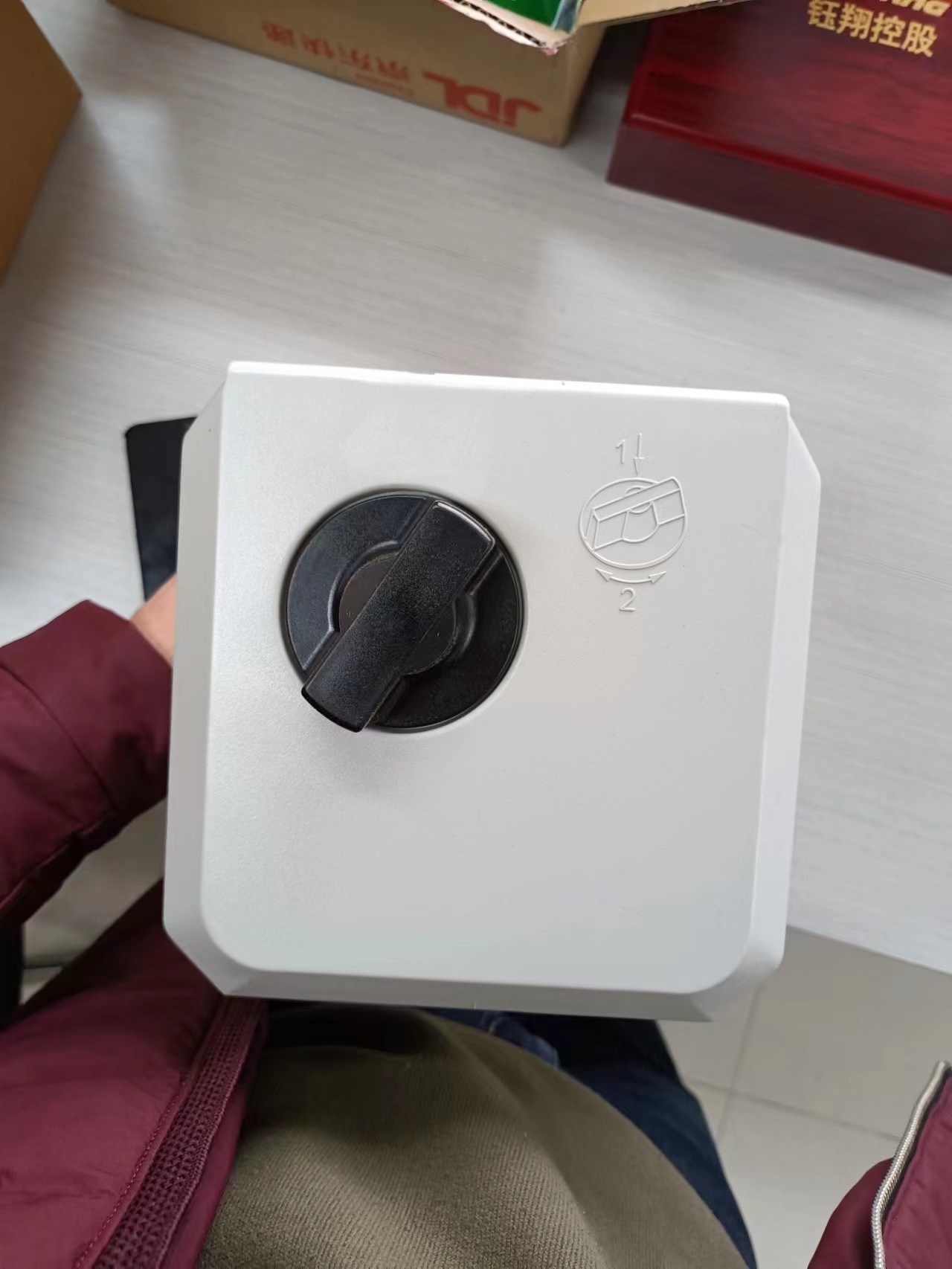

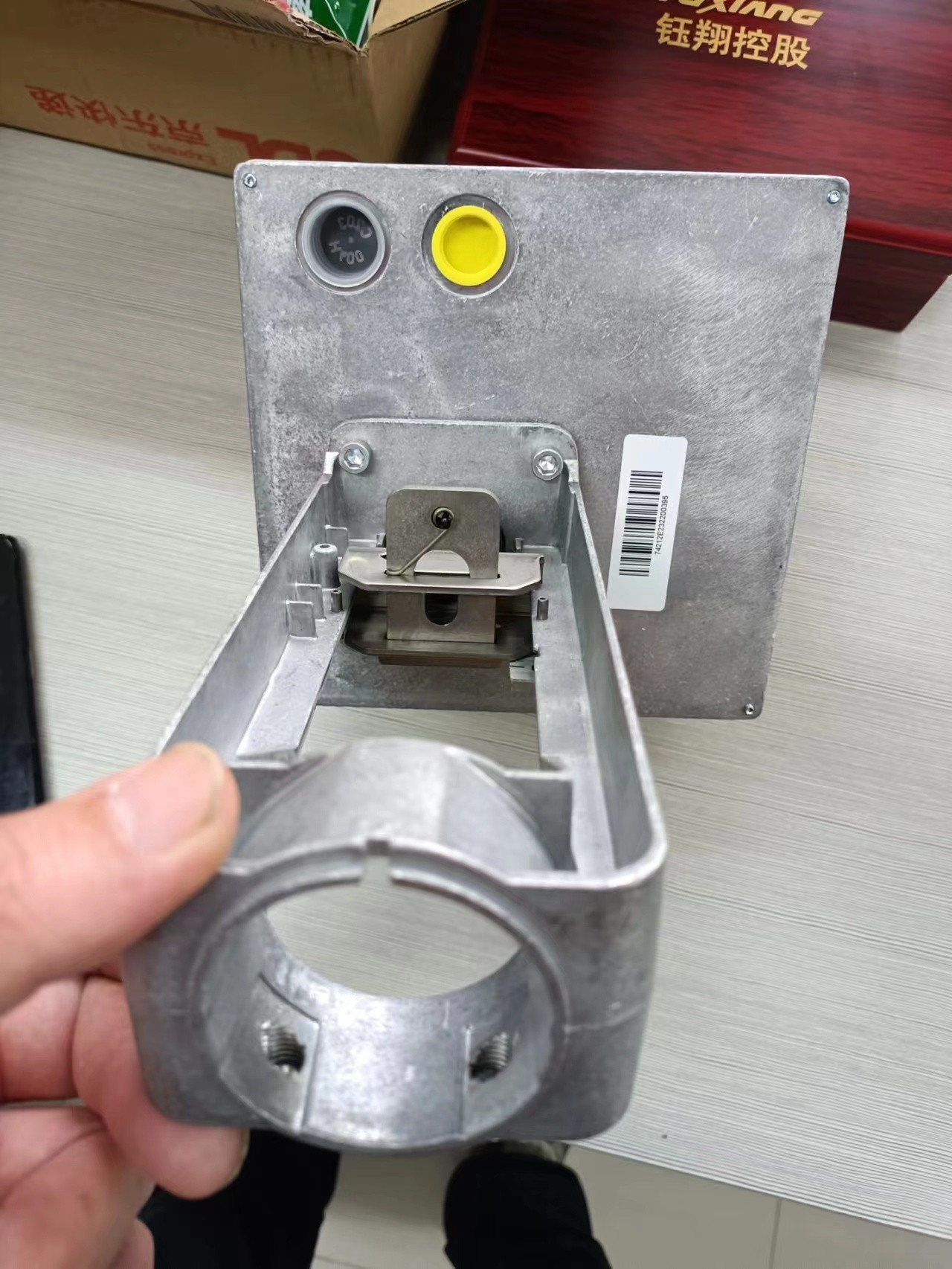

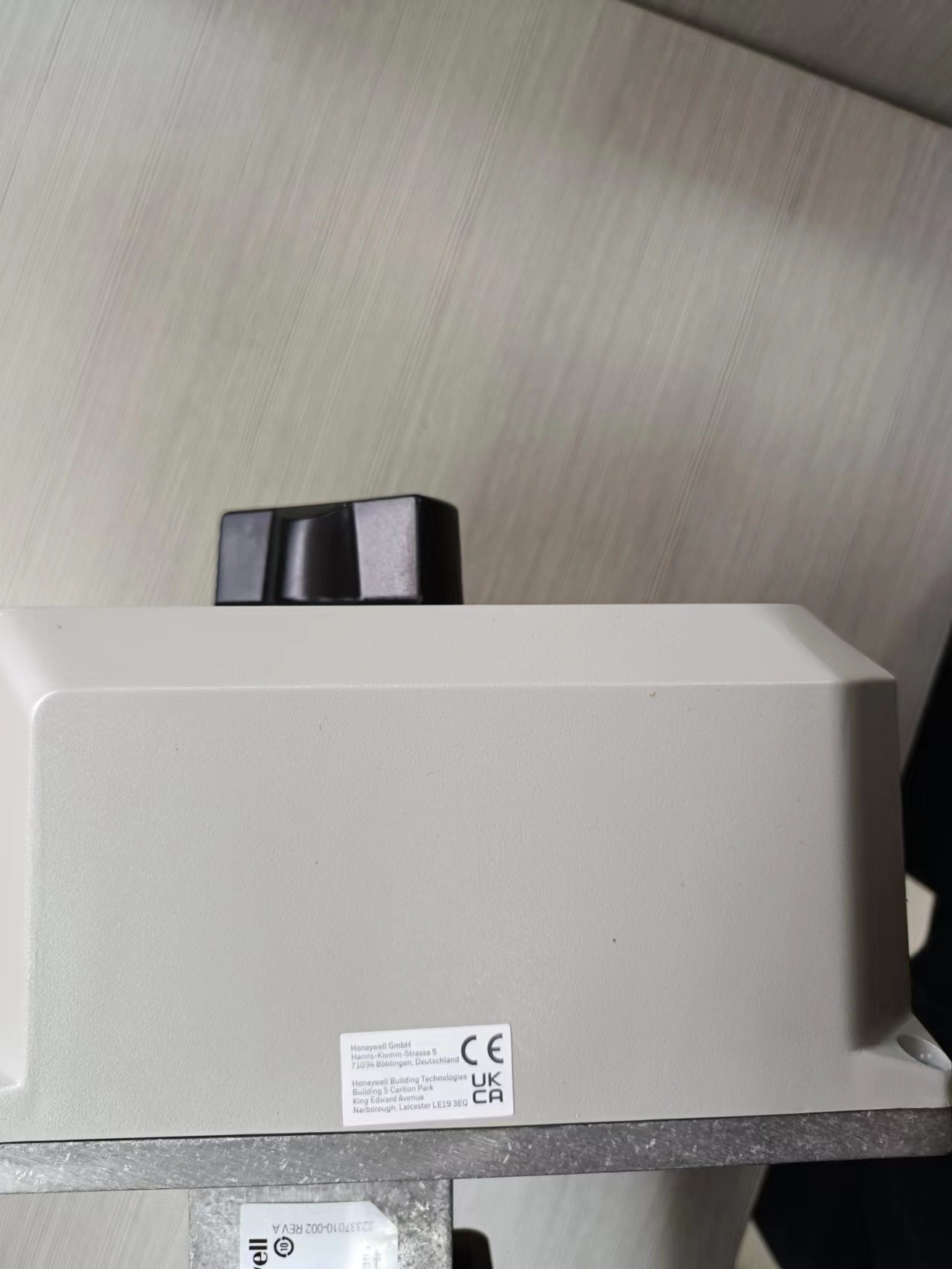

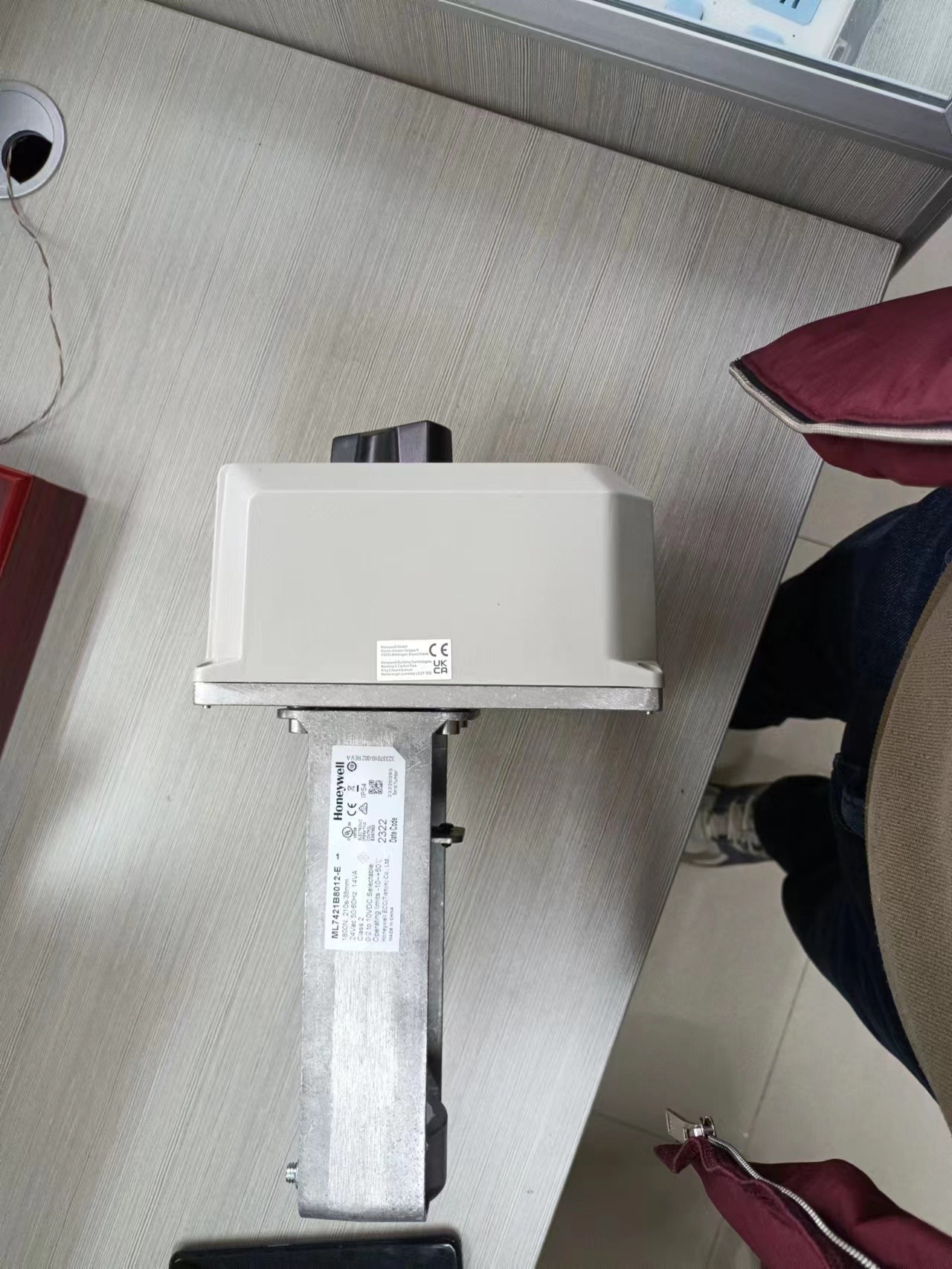

Honeywell ML7421B8012-E Atuadores de válvulas elétricas lineares em estoque

Feedback de sinal de saída (F) Um sinal de saída analógico (2 a 10 Vdc) que representa a posição real do tronco do atuador está disponível no terminal F.Pode ser utilizado para a indicação remota da posição do caule. Quando a haste do atuador está completamente estendida, o sinal de saída é de 10 Vdc. O sinal de saída não muda quando a ação do atuador é invertida usando W3 ou W4,que está definida na posição mA, ver Direção de ação. Anulação do atuador A posição de anulação do sinal de saída do conversor pode ser usada em proteção contra congelamento ou aplicações semelhantes.Anulação do sinal de controloPara exercer esta função, conecte o 24 Vac comum (ou T2) a qualquer terminal O1 ou O2.Conectando-se ao O2 retira completamente o tronco do atuadorO sinal de controlo é ignorado quando o sinal de substituição é aplicado ao terminal O1 ou O2.Conexão do sinal de comando para conduzir o atuador para uma posição específica. CONTROLO O atuador de válvula elétrica linear ML7421 pode ser verificado diretamente ou através de um controlador.Verifique a posição da válvula e certifique-se de que 24 Vac é aplicado corretamente ao atuador. 3. Aplicar o sinal de controlo aos fios de condução adequados para mover a válvula na direcção desejada. 4. Se o atuador não se mover, certifique-se de que o atuador está correctamente instalado. 5.Se o atuador estiver correctamente instalado e não funcionar, substitua o atuador. Controlador de Checkout direto Checkout 1. Ajuste o ponto de ajuste do controlador para chamar para a abertura ou fechamento da válvula. Observe o atuador. 2.Ele deve começar a abrir.Se a válvula permanecer fechada, mover o ponto de regulação mais para a posição aberta.Se 24 Vac estiver presente e o actuador não funcionarSe a fiação estiver correta, 24 Vac está presente nos terminais de entrada de energia, e
