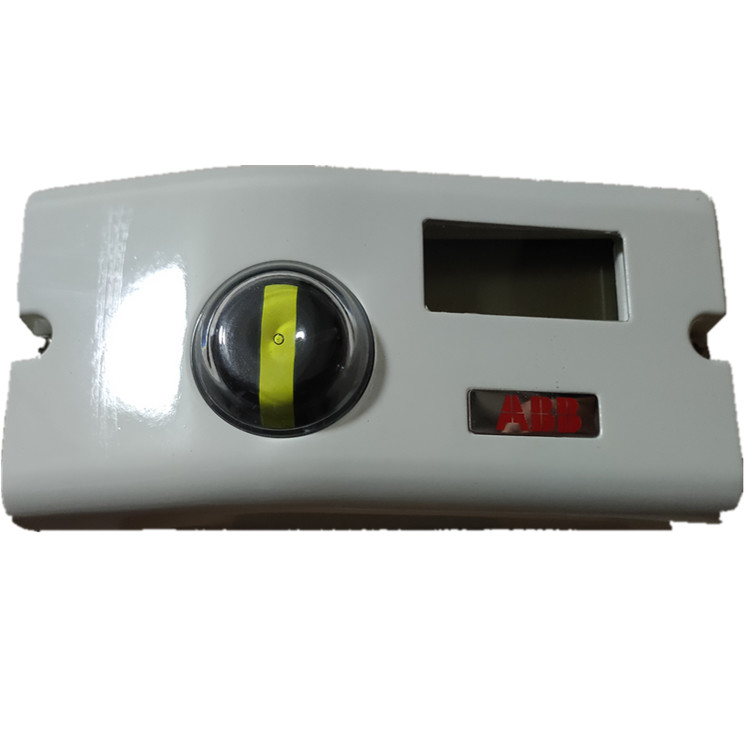

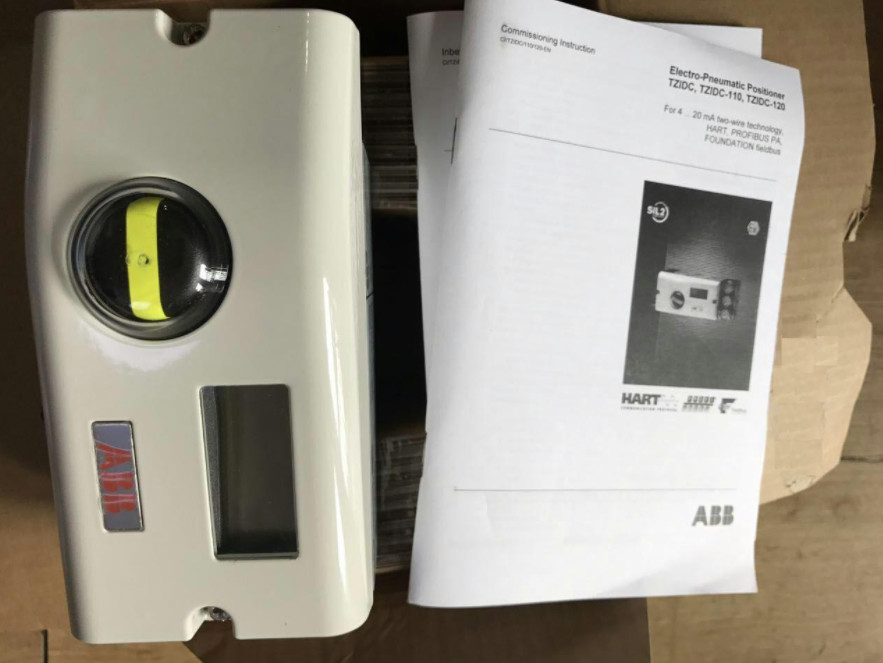

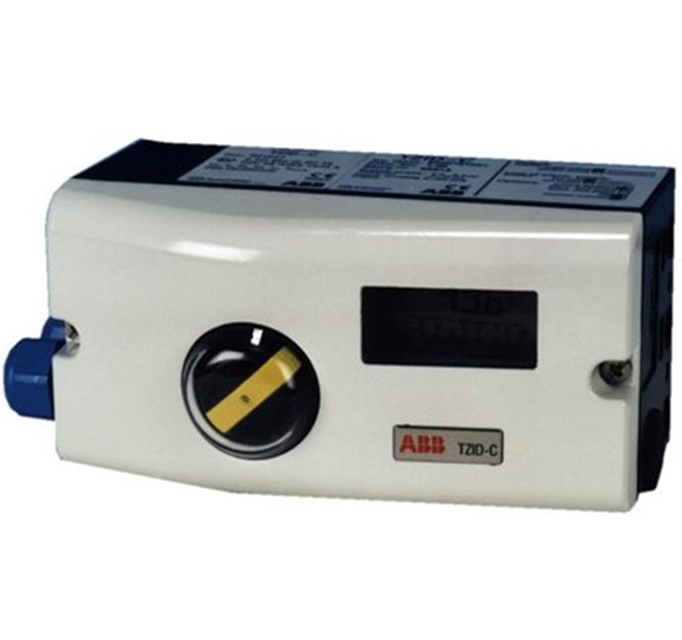

Positioner pneumático original V18345-1010421001 de Alemanha ABB TZIDC eletro

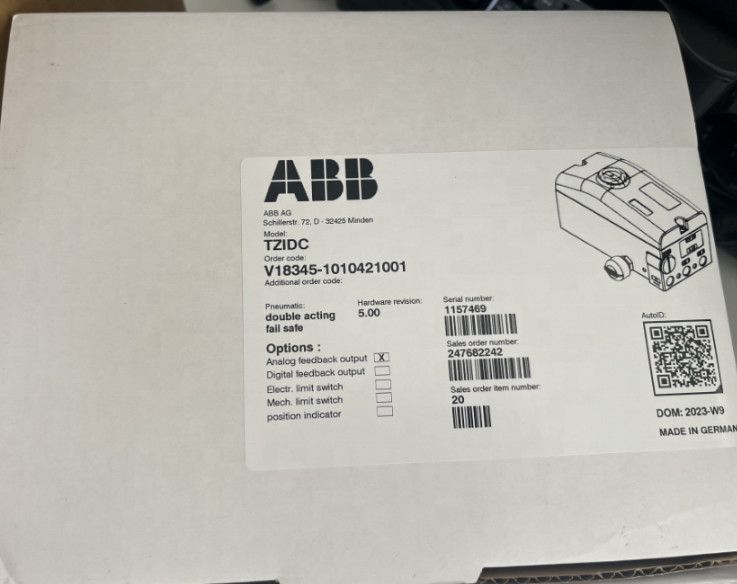

ABB TZIDC Posicionador eletro-pneumático V18345-1010421001

V18345 - TZIDC

Electro-Pneumatic Positioner, inteligente, configurável, com indicação

e painel do operador

Caixa de alumínio, vernizada, com indicador mecânico de posição,

para montagem em atuadores lineares de acordo com a DIN / IEC 534 / NAMUR ou em rotação

Acionadores acessórios VDI / VDE 3845

Entrada 4... 20 mA, de dois fios, com conector para adaptador LKS e F

módulo de comunicação HART, FM/CSA, dupla ação, bloqueio por falha,

Cabo: fio 1/2-14 NPT, tubo de ar: fio 1/4-18 NPT, módulo plug-in

para feedback de posição analógica, faixa de sinal 4... 20 mA, de dois fios,

Sem Kit Mecânico Opcional para Feedback de Posição Digital, Standard

Projeto

• V18345: TZIDC = inteligente, configurável com indicador e painel do operador

• Caixa / Montagem: 1 = Caixa de alumínio, vernizada, proteção IP 65 (NEMA 4X) para montagem em atuadores lineares conforme DIN/IEC 534/NAMUR ou em atuadores rotativos conforme DIN/IEC 534/NAMUR.para VDI/VDE 3845, também pronto para montagem integral

• Porta de entrada/comunicação: 1 = Entrada 4...20 mA, de dois fios com conector para adaptador LKS

• Protecção contra explosões: 0 = sem

• Posição de saída/segurança (em caso de falha de energia elétrica): 4 = duplo efeito, segurança contra falhas

• Conexões: 2 = Cabo: Filamento 1/2-14 NPT, Tubo de ar: Filamento 1/4-18 NPT

• Módulos opcionais para retroalimentação de posição analógica ou digital: 1 = Módulo plug-in de retroalimentação de posição analógica (signo. faixa 4... 20 mA)

• Kit mecânico opcional para retroalimentação da posição digital: 0 = sem

• Projeto (verniz / codificação): 1 = Padrão

• Sinais de saída (tecnologia de dois fios) Faixa nominal: 4... 20 mA

• Entrada digital: Voltagem de controlo 0... 5 V DC estado de comutação lógica "0" 11... 30 V DC estado de comutação lógica "1"

• Saída digital (circuito de controlo de acordo com a norma DIN 19234/NAMUR) Tensão de alimentação: 5... 11 V DC

• Pressão de alimentação: 1,4... 6 bar (20... 90 psi)

• Consumo de ar: < 0,03 kg/h / 0,015 m3 (independente da pressão de alimentação)

• Materiais de proteção: Alumínio, classe de proteção IP 65 / NEMA 4X

• Superfície/cor: Verniz de imersão eletrostática com resina epóxi, endurecido no fogão.

• Conexões pneumáticas: fios G 1/4 ou 1/4-18 NPT
