Uma comunicação MG5436 E2V 25KW da navegação de Marine Radar Magnetron For Maritime da eletrônica

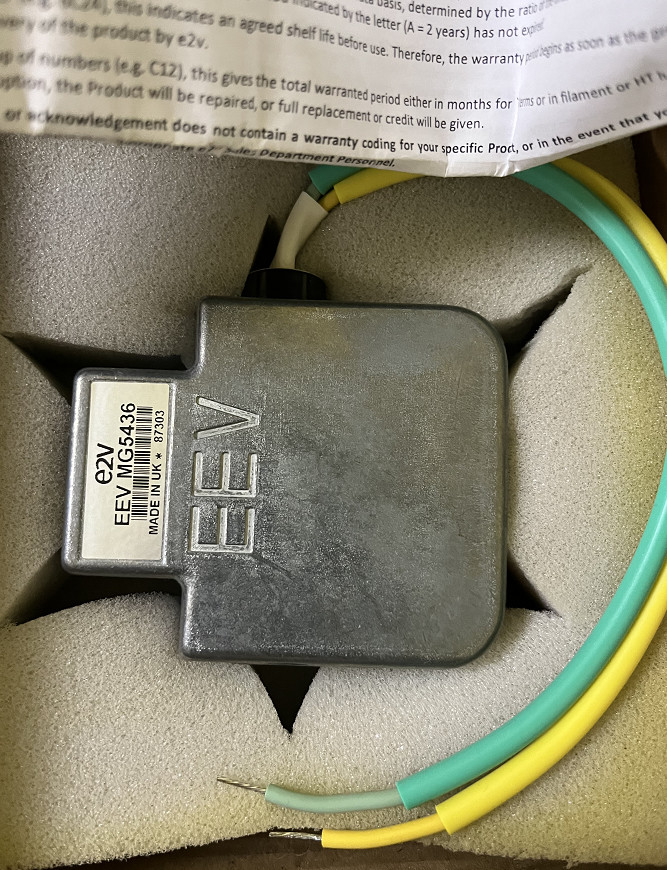

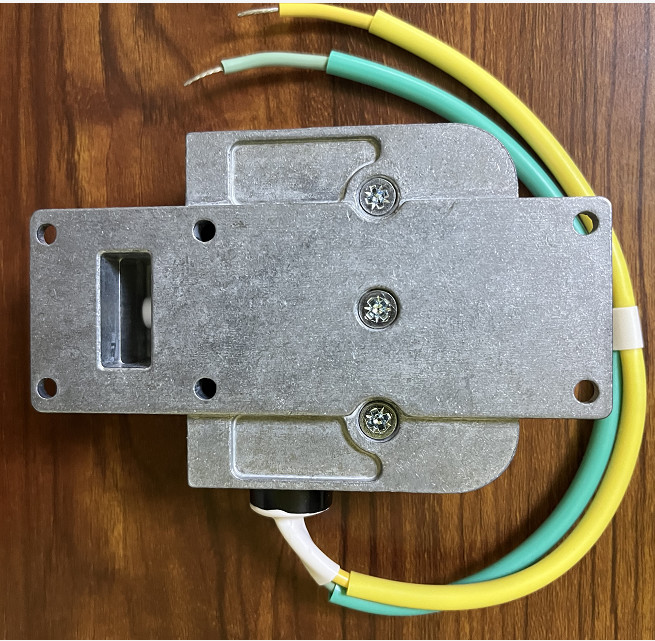

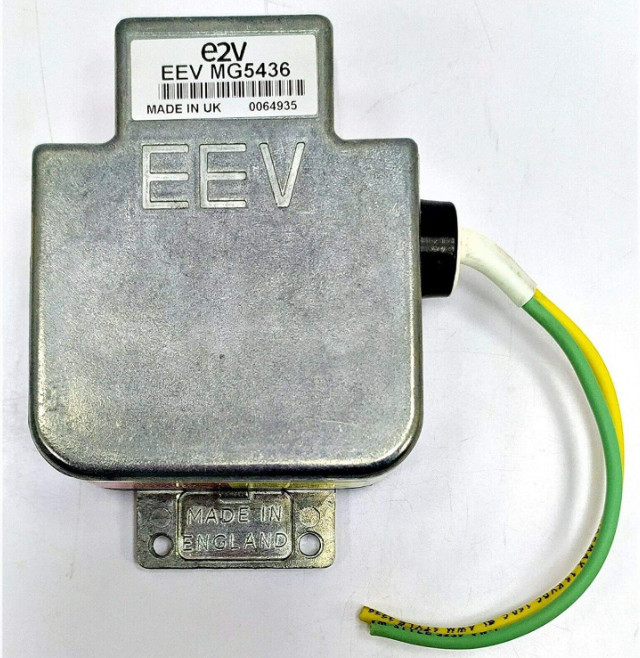

X-faixa Marine Radar Magnetron de EEV MG5436 25kW

• Frequência de funcionamento: 9410 megahertz + 30
• Poder máximo típico: 25 quilowatts
• Tensão do calefator: 6,3 V
• Corrente do calefator em 6,3 V: 0,5 A

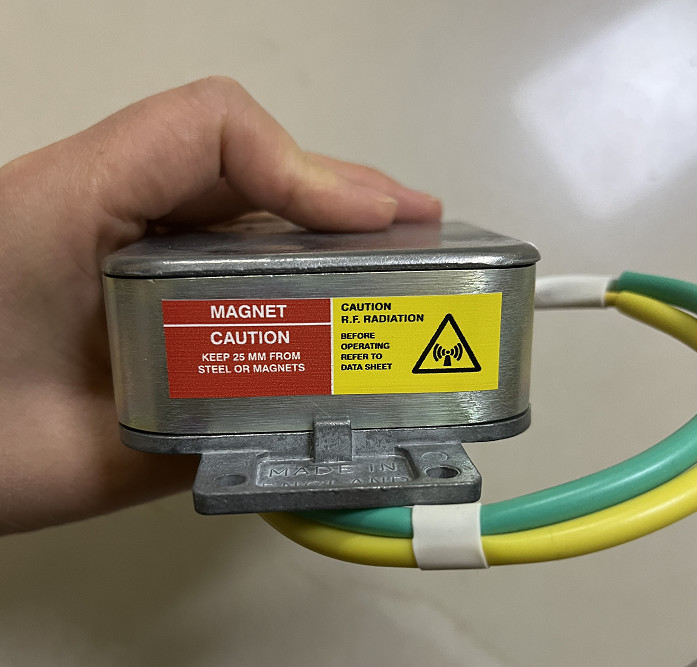

• O afastamento mínimo de 25 milímetros deve ser mantido entre o magnétron e todo o material magnético.

PERIGOS DE SAÚDE E DE SEGURANÇA

Os magnétrons das tecnologias de E2V são seguros de segurar e operar-se, contanto que as precauções relevantes indicadas nisto são observadas. As tecnologias de E2V não aceitam a responsabilidade para dano ou ferimento resultando do uso dos dispositivos eletrónicos que produz. Os fabricantes e os usuários de equipamento devem assegurar-se de que as precauções adequadas estejam tomadas. As etiquetas de advertência e as observações apropriadas devem ser fornecidas nos equipamentos que incorporam dispositivos das tecnologias de E2V e em operating manual.

Alta tensão

O equipamento deve ser projetado de modo que os pessoais não possam entrar o contato com circuitos de alta tensão. Todos os circuitos e terminais de alta tensão devem ser encerrados e os interruptores de bloqueio à prova de falhas devem ser cabidos para desligar a fonte de alimentação preliminar e para descarregar todos os capacitores de alta tensão e outras cargas armazenadas antes de permitir o acesso. Os interruptores de bloqueio não devem ser contorneados para permitir a operação com as portas de acesso abertas.

Radiação do RF

Os pessoais não devem ser expostos à radiação excessiva do RF. Todos os conectores do RF devem corretamente ser cabidos antes da operação de modo que nenhum escapamento da energia do RF possa ocorrer e a saída do RF deva ser acoplada eficientemente à carga. É particularmente perigoso olhar no medidor de ondas aberto ou em alimentadores coaxiais quando o dispositivo for energizado. O exame do sidearm do cátodo de magnétrons do poder superior pode ser necessário.

Radiação do raio X

Os magnétrons de alta tensão emitem-se uma intensidade significativa dos raios X não somente do sidearm do cátodo mas igualmente do medidor de ondas da saída. Estes raios podem constituir um risco sanitário a menos que a proteção adequada para a radiação do raio X for fornecida. Esta é uma característica de todos os magnétrons e os raios X emissores correspondem a uma tensão muito mais alta do que aquela do ânodo
