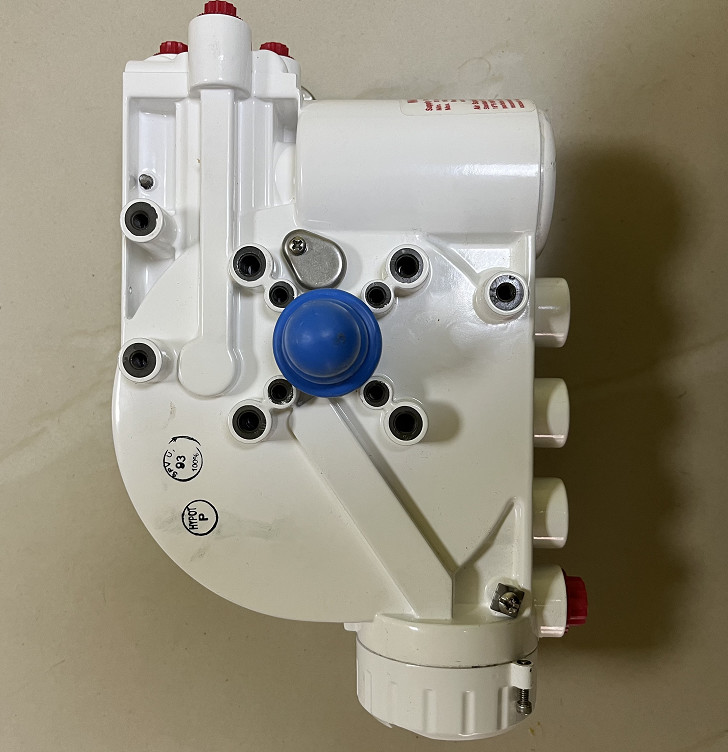

automóvel do Positioner da válvula pneumática de 3200Md Digitas que ajusta com seleção dinâmica do ganho

Lugar de origem USD
Marca Flowserve
Certificação CCC.CE
Número do modelo 3200MD
Quantidade de ordem mínima 1
Preço usd2900 piece/pieces
Detalhes da embalagem CAIXA
Tempo de entrega 5-10 dias do trabalho
Termos de pagamento L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte 100

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Marca Flowserve Modelo 3200Md-10-d6-e-04-40-0g-0f
Cor branco Aplicação General
Realçar

Positioner esperto pneumático de Digitas

,

Válvula de controle pneumático com Positioner

,

Auto válvula Electropneumatic de ajustamento

Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Power Supply Two-wire, 4-20 mA 10.0 to 30.0 VDC
Communications HART Protocol
Maximum Voltage 30.0 VDC
Transport and Storage Temperature Range -40° to 176°F (-40° to 80°C)
Deixe um recado
Power Supply Two-wire, 4-20 mA 10.0 to 30.0 VDC
Descrição de produto

Positioner original 3200Md dos EUA Flowserve Logix 3200Md Digitas



O positioner digital de Logix 3200MD é um positioner digital da válvula da entrada do dois-fio 4-20 miliampère. O positioner é direto configurável a interface de usuário local. O Logix 3200MD utiliza o protocolo do CERVO para permitir comunicações remotas em dois sentidos com o positioner. O positioner de Logix 3200MD pode controlar os atuadores dobro e único-atuando com as montagens lineares ou giratórias. O positioner é posto completamente pelo sinal de entrada de 4-20 miliampère. Comece acima a corrente deve ser pelo menos 3,6 miliampères sem cartão do AO ou 3,85 miliampères com cartão do AO.



Características e benefícios

  • Diodos emissores de luz locais do estado
  • Interruptores de MERGULHO/botões locais da calibração
  • Auto ajustamento com seleção dinâmica do ganho
  • Utiliza o CERVO 5
  • Calibração simples através da relação local
  • O cerco à prova de explosões avaliou a classe mim os grupos BD da divisão 1, d ex IIB+H2, AEx d IIB+H2
  • Classe avaliado intrinsecamente segura mim, Div 1, grupos AG, ia ex IIC, ia IIC de AEx
  • Classe Não-incendiária mim Div 2 A-D, nA ex
  • SIL 2

Especificações

Marca Flowserve
Modelo 3200Md-10-d6-e-04-40-0g-0f
Fonte de alimentação Dois-fio, 4-20 miliampère 10,0 a 30,0 VDC
Tensão da conformidade 10,0 VDC @ 20 miliampères
Comunicações HART Protocol
Variação da temperatura do transporte e do armazenamento -40° a 176°F (- 40° a 80°C)

automóvel do Positioner da válvula pneumática de 3200Md Digitas que ajusta com seleção dinâmica do ganho 0

automóvel do Positioner da válvula pneumática de 3200Md Digitas que ajusta com seleção dinâmica do ganho 1



automóvel do Positioner da válvula pneumática de 3200Md Digitas que ajusta com seleção dinâmica do ganho 2

automóvel do Positioner da válvula pneumática de 3200Md Digitas que ajusta com seleção dinâmica do ganho 3O positioner de Logix 3200MD é um instrumento elétrico do feedback. Figura 1 mostra um positioner de Logix 3200MD instalado em um atuador linear de efeito duplo para a ação ar-à-aberta. O Logix 3200MD recebe o poder do dois-fio, sinal de entrada de 4-20 miliampère. Contudo, desde que este positioner utiliza COM do CERVO? os munications, duas fontes podem ser usados para o sinal do comando: Análogo e Digitas. Na fonte análoga, o sinal de 4-20 miliampère é usado para a fonte do comando. Na fonte de Digitas, o nível do sinal da entrada 4-20 miliampère é ignorado e um sinal digital, enviado através do CERVO, é usado como a fonte do comando. A fonte do comando pode ser alcançada com software de ValveSight, o comunicador do CERVO 375, ou o outro software do anfitrião. Se na fonte análoga ou de Digitas, 0% está definido sempre como a posição fechado da válvula e 100% são definidos sempre como a posição aberta da válvula. Na fonte análoga, o sinal de 4-20 miliampère é convertido a uma porcentagem. Durante a calibração do laço, os sinais que correspondem a 0% e a 100% são definidos.



Um exemplo mais detalhado explica a função de controle. Supõe que a unidade está configurada como segue:

• A unidade está na fonte análoga do comando.

• A caracterização feita sob encomenda é deficiente (consequentemente a caracterização é linear).

• Nenhum limite macio permitiu. Nenhum grupo de MPC.

• A válvula tem o desvio zero com um sinal de entrada atual de 12 miliampères.

• Calibração do laço: 4 miliampère = comando de 0%, 20 miliampère = COM 100%? mand.

• O atuador tubed e o positioner está ar-à-aberto configurado





Nota: O suprimento de ar deve conformar-se a ISA Standard AIA 7.0.01 (um ponto de condensação pelo menos 18 graus de Fahrenheit abaixo da temperatura ambiental, do tamanho de partícula abaixo de cinco mícrons-um de mícron recomendar-e do índice de óleo para não exceder de uma parte por milhão).
