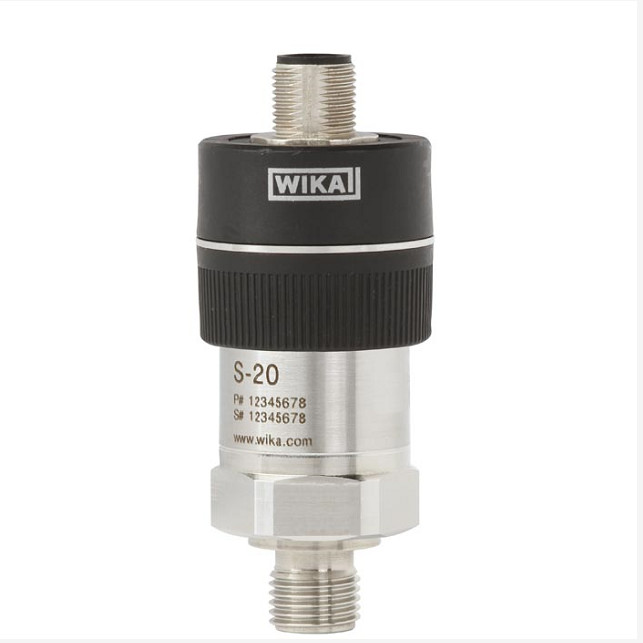

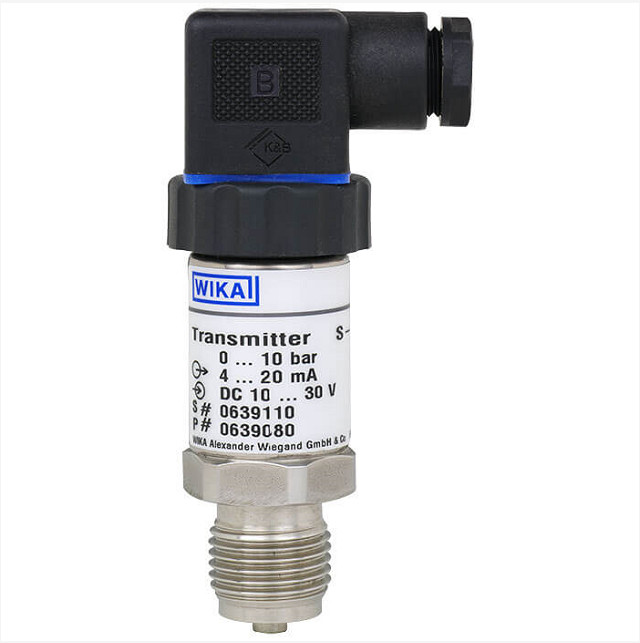

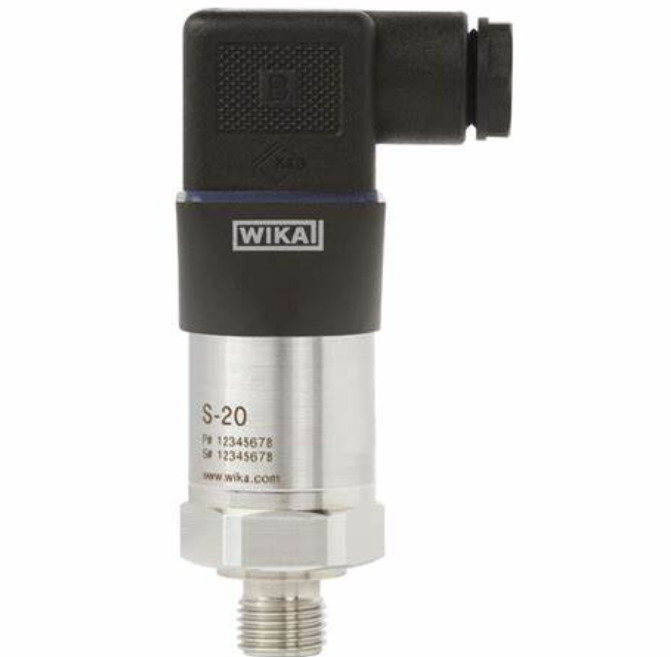

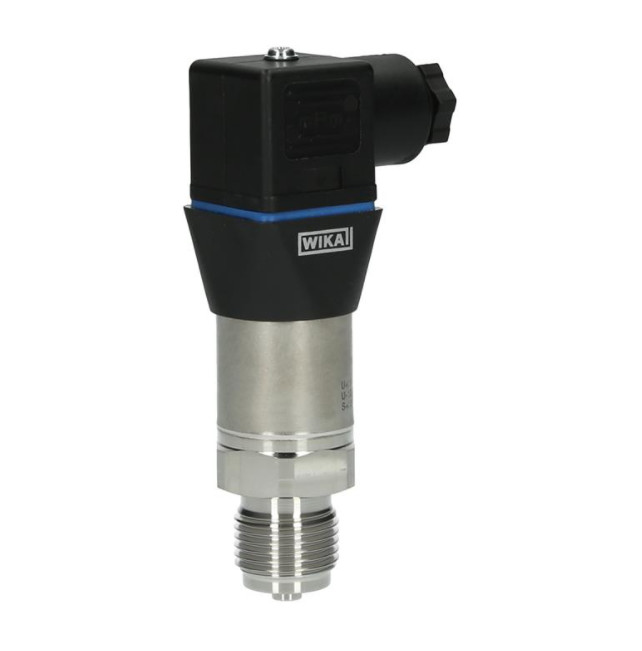

Sensor de alta qualidade da pressão do transmissor de pressão de WIKA S-20 para aplicações industriais gerais

descrição do produto

O conversor da pressão S-20 para aplicações industriais gerais é a solução ideal para usuários com exigências altas da medida. Com precisão alta, o transmissor é não somente áspero mas disponível em uma variedade de versões cumprir igualmente as exigências de uma variedade de aplicações.

Os transmissores S-20 modelo estão disponíveis de. 0,04 PM. Escalas de medição diferentes do apoio de 60 MPa todas as unidades de pressão comuns. Este transmissor apoia todos os sinais de saída industrial padrão e é equipado com os conectores internacionais do processo e as várias relações elétricas, permitindo que os usuários escolham das escalas diferentes da medida. Além, o transmissor modelo oferece opções tais como níveis diferentes da precisão, variação da temperatura prolongada, e atribuições de pino feitas sob encomenda.

O transmissor de pressão S-20 é um projeto durável da qualidade excepcional que o permite de funcionar mesmo nas circunstâncias ambientais as mais ásperas. Este tipo de transmissor pode cumprir as exigências de todas as aplicações, se é condições de baixa temperatura exteriores, choque severo de fabricação mecânico e ambiente da vibração, ou de meios corrosivos da indústria química.

Aplicações

• Aplicações industriais críticas
• Aplicações de exigência na investigação e desenvolvimento
• Ambientes ásperos na indústria de processo

especificação

Características especiais

• Escalas de medição de 0… 0,4 a 0… barras 1.600
• Não-linearidades até 0.125% do período
• Sinais de saída diferentes, por exemplo 4… 20 miliampères, C.C. 0… 10 V, C.C. 1… 5 V e outro
• conexões elétricas do Mercado-padrão, por exemplo RUÍDO 175301-803 um conector angular
• Conexões internacionais comuns do processo

Limite da sobrepressão

O limite da sobrepressão é baseado no elemento do sensor usou-se. Segundo a conexão e a selagem selecionadas do processo, as limitações na segurança da sobrepressão podem resultar. Um limite mais alto da sobrepressão conduzirá a um erro mais alto da temperatura.

Relacionamento à posição de montagem

Para escalas de medição < 1="" bar="">

Não-repetibilidade

± 0.1% do ≤ do período

Histerese da temperatura

0.1% do período > no °C 80 (°F) 176

Tração a longo prazo (por IEC 61298-2)

■± 0.1% do ≤ do período

■± 0.2% do ≤ do período (com escalas de medição especiais e escalas de medição < 1="" bar="">

Erro da temperatura (para o °C 25 da temperatura 15 da calibração… (59… 77°F))

Para escalas de medição < 1="" bar="">

Posição de montagem: Calibrado na posição de montagem vertical com a conexão da pressão que enfrenta para baixo.
