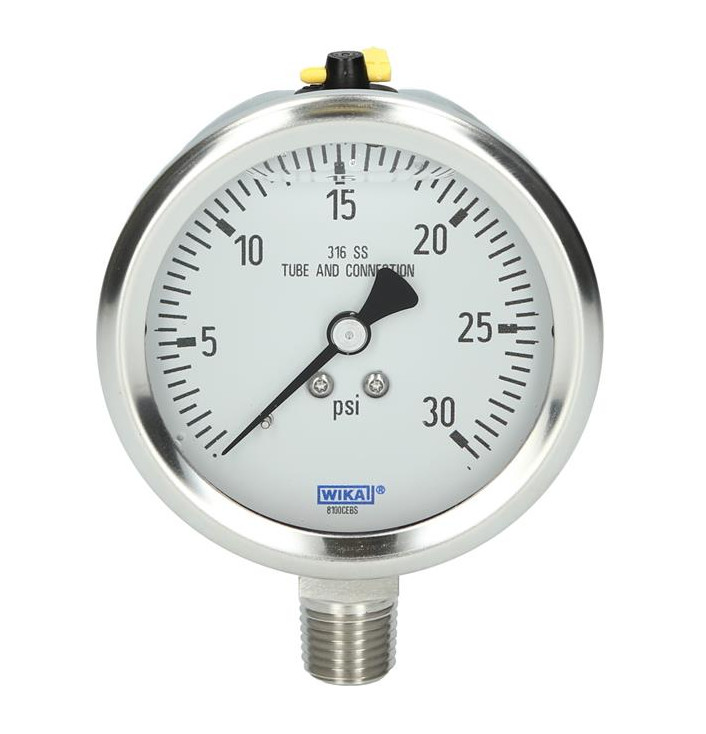

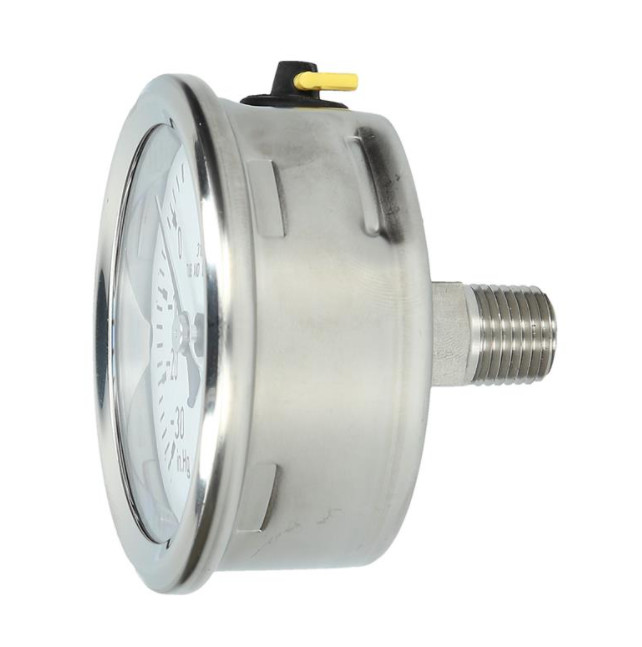

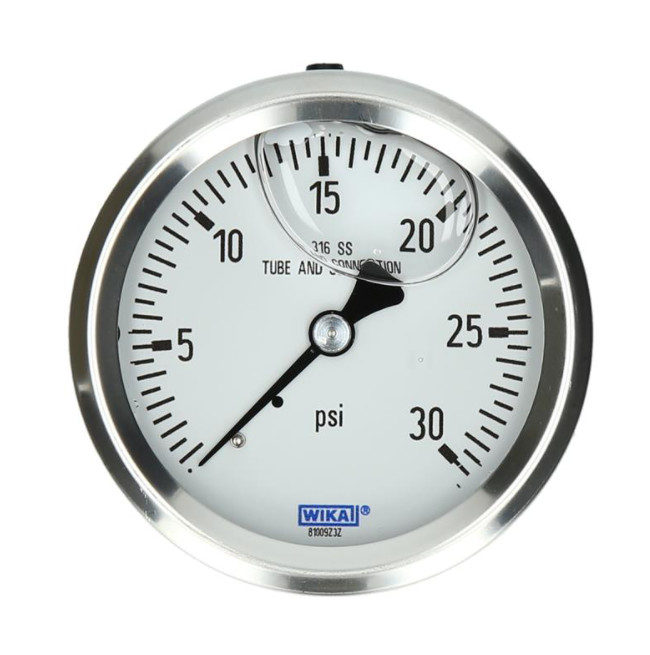

A pressão do tubo de bordão calibra a série de aço inoxidável, calibre de pressão de Wika modela 232,30, 233,30

descrição do produto

Este calibre de pressão de alta qualidade do tubo de bordão é projetado melhorar a segurança na indústria de processo. Com materiais de aço inoxidável superiores e um projeto áspero, o medidor é apropriado para indústrias do produto químico e de processo. Não somente apropriado para o meio do líquido e do gás, mas também apropriado para o ambiente corrosivo do anel. A escala é 0. 0,06 a. O MPa 160 assegura a escala de medição exigida para várias aplicações.

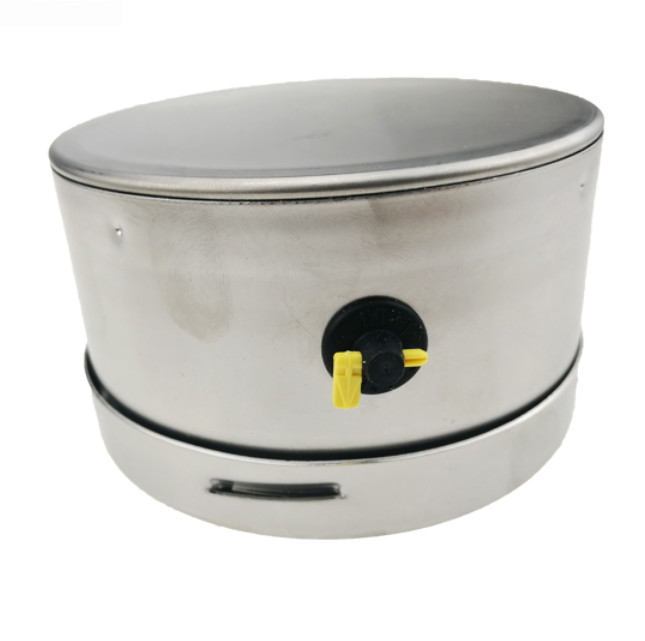

WIKA fabrica e certifica calibres de pressão de acordo com as exigências da edição padrão europeia da segurança S3 do EN 737-1. O calibre de pressão da segurança consiste em uma janela não-quebrada, uma camada à prova de chama da segurança entre o sistema de medição e o seletor e uma tampa traseira de relevo de pressão da segurança. No caso de uma falha, o operador é protegido na parte dianteira e os meios ou os componentes podem somente ejetar através da parte traseira do alojamento. Para condições operacionais ásperas, tais como a vibração, todos os medidores são igualmente opcionais.

Características especiais

• caso de aço inoxidável Contínuo-dianteiro
• Estabilidade do carga-ciclo e resistência de choque excelentes
• Toda a construção de aço inoxidável
• Amplitudes da pressão positivas a 20.000 libras por polegada quadrada (barra 1.600)

Aplicações

• Com argumento enchido líquido para aplicações com pulsações altas ou vibração da pressão dinâmica
• Apropriado para os ambientes corrosivos e os meios gasosos ou líquidos que não obstruirão o sistema da pressão
• Indústria de processo: produto químico/centrais elétricas petroquímicas, mineração, sobre e tecnologia a pouca distância do mar, ambiental, engenharia mecânica e construção de planta

parâmetro

Acréscimos opcionais

 outros limitadores do  das conexões da pressão para aplicações com pulsações altas da pressão dinâmica

o  Monel molhou as peças (datilografe 26X.30)

flange dianteira do , SS (LBM únicos)

talões de montagem do  para o mounting* da parede

material do caso do  316SS

enchimento da caixa do óleo do silicone ou do Halocarbon do 

ponteiro vermelho do arrasto do  ou ponteiro da marca

ponteiro Não-ajustável do 

janela de vidro da segurança do 

disposição feita sob encomenda do seletor do 

contatos ou transmissores integrais do alarme do 

o  a outra pressão escala disponível: barra, kPa, MPa, ² de kg/cm e escalas duplas

Erro da temperatura
Erro adicional quando mudanças de temperatura da temperatura da referência de 68°F (20°C) ±0.4% do período para cada 18°F (10°K) aumentação ou queda.

Pressão de funcionamento
½ 2”: Constante: 3/4 completo
Flutuação: 2/3 completo
Curto período de tempo: valor completo

Escalas
Vácuo/composto a 200 libras por polegada quadrada (barra 16)
Pressão de 0/15 (1 barra) a 0/15,000 de libra por polegada quadrada (1.000 barra) - 2 ½” & 4"
Pressão de 0/15 de libra por polegada quadrada (1 barra) a 0/20,000 de libra por polegada quadrada (1.600 barra) - 6"
ou outras unidades equivalentes de pressão ou de vácuo
